MGA3000/E1 Outdoor Telecom Cabinet dengan 3000W AC Power Supply, IP55 Rating, 220V

1.1. Kata Pengantar

Manual ini memperkenalkan panduan untuk pemasangan, pengoperasian, fungsi, dan perawatan rutin pendingin udara kabinet. Harap baca manual dengan seksama sebelum menggunakan dan ikuti penggunaan dan catatan.

Catatan: Semua pengoperasian produk ini harus dilakukan oleh teknisi profesional.

1.2. Pengenalan Produk

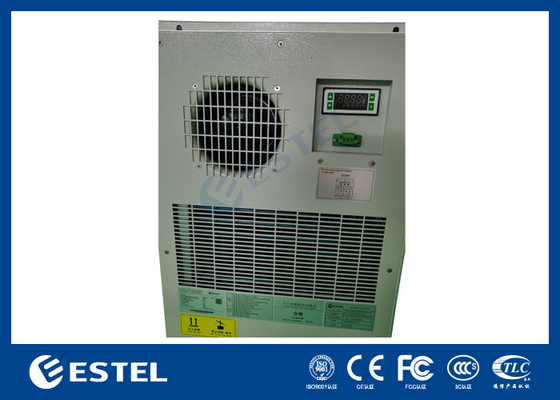

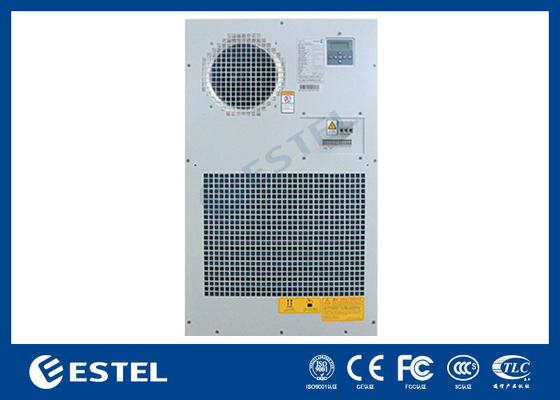

Pendingin udara adalah salah satu jenis produk pendingin yang dikembangkan sendiri untuk kabinet. Produk ini berlaku di tempat di mana panas internal kabinet sangat besar, peralatan elektronik internal sensitif terhadap suhu lingkungan dan yang harus diisolasi secara internal dan eksternal sepenuhnya. Produk ini memiliki banyak fungsi, keandalan tinggi, dan memiliki fitur yang dapat mulai bekerja tanpa debugging yang rumit setelah dihidupkan.

Kipas pada jalur udara siklus internal menyerap udara panas dari sisi atas untuk membuat pertukaran panas udara oleh sirip evaporator, dan mengirimkan udara dingin dari sisi bawah pendingin udara. Dengan demikian, udara di dalam kabinet dapat bersirkulasi untuk mencapai tujuan menurunkan suhu. Sementara itu, Kipas pada jalur udara siklus eksternal menyerap udara dingin eksternal dari sisi bawah, dan membuang udara panas dari sisi atas setelah pertukaran panas.

2. Parameter Produk



2.1. Parameter teknologi produk



Item	Nama	Satuan	Parameter
Dimensi dan pemasangan	Dimensi garis besar bodi (lebartinggikedalaman)	mm	784*619*245
	Dimensi garis besar termasuk	mm	/
flensa (lebartinggikedalaman)	Berat	Kg	40
	Metode pemasangan		Dipasang di Lantai
	Metode pemasangan		Luar Ruangan
Lingkungan dan perlindungan	Suhu lingkungan kerja	°C	-40 hingga +55
	Kebisingan	dB(A)	65
	Harapan hidup	Tahun	>10
	Tingkat IP		IP55
	Refrigeran		R134a
	Sertifikasi ROHS		ya
	Rentang tegangan masukan		220±15%VAC/50Hz
Kinerja	Kapasitas pendinginan (L35/L35)	W	3000
	Daya masukan pendinginan terukur (L35/L35)	W	1280
	Arus refrigeran terukur (L35/L35)	A	5.8
	Arus pendinginan maksimum	A	8.5
	Kapasitas panas (opsional)	W	1000
	Volume udara Sirkulasi Dalam	M3/j	900







2.2. Diagram pemasangan







Catatan: diagram pemasangan hanya untuk referensi, skema pemasangan tertentu harus ditentukan sesuai dengan lingkungan penggunaan sebenarnya.







3. Persiapan dan pemasangan



3.1. Melepas paket dan memeriksa

1. Harap siapkan alat pemasangan: pisau dan gunting, dan kenakan sarung tangan pelindung.

2. Harap lepaskan film pembungkus dan sabuk pengemas, lalu lepaskan karton, keluarkan pendingin udara.

3. Silakan periksa daftar lampiran dan kantong aksesori di dalam karton, periksa apakah model pendingin udara sudah benar.





Catatan:



1. Setelah melepas kemasan luar, harap pastikan bahwa pendingin udara diletakkan tegak, dan tidak diletakkan secara horizontal atau terbalik.

2. Setelah melepas kemasan luar, harap periksa dengan seksama apakah tampilan pendingin udara rusak atau terkena minyak, jika tampilan pendingin udara memiliki deformasi atau noda minyak yang jelas, harap hubungi pabrikan tepat waktu.

3. Jika tidak perlu memasang produk segera atau perlu diangkut ke tempat lain, harap kemas kembali pendingin udara setelah pemeriksaan.

4. Disarankan untuk mendaur ulang bahan pembongkaran.





3.2. Pemasangan mekanis

Alat pemasangan: Obeng Phillips

Langkah-langkah Pemasangan:

1) Pilih lokasi potongan pada kabinet sesuai dengan diagram pelubangan, lepaskan area bayangan dan buat lubang pemasangan.

2) Buat flensa pendingin udara dekat dengan pintu kabinet, Pasang pendingin udara pada permukaan pemasangan kabinet dengan kuat dengan sekrup M5.

3) Periksa apakah pendingin udara dipasang secara horizontal dan kuat.

Catatan:

1) Periksa apakah loop drainase pendingin udara lancar, jika drainase tersumbat.

2) Saat menentukan lokasi lubang pemasangan di kabinet, Anda harus menghindari port udara masuk dan keluar di dalam kabinet tidak terhalang oleh komponen apa pun di dalam kabinet, dan keduanya harus dijaga jarak horizontal lebih dari 150mm; jika tidak, cenderung menyebabkan hubungan pendek udara balik, dan efek pendinginan yang buruk, dll.;

3) Membawa atau memindahkan pendingin udara harus berhati-hati untuk menghindari menabraknya dan menggores

lapisan permukaannya;





3.3. Pemasangan listrik



(1) Port masukan daya



Item	Port	Definisi
Hidup	L	Kabel masukan daya L
Nol	N	Kabel masukan daya N
Bumi	PE	Garis arde





(2) Port keluaran alarm dan masukan sinyal



Item	Port	Definisi
+ Antarmuka komunikasi RS485	RS485A	Port komunikasi RS485 (+)
- Antarmuka komunikasi RS485	RS485B	Port komunikasi RS485 (-)
Simpul kering alarm publik (TIDAK)	TIDAK	Biasanya terbuka jika tidak ada alarm
Simpul kering alarm publik (COM)	COM	Port umum
Simpul kering alarm publik (NC)	NC	Biasanya tertutup jika tidak ada alarm







4. Fungsi produk



4.1. Pendinginan



Ketika suhu di dalam kabinet lebih tinggi dari suhu awal pendinginan, ia mulai pendinginan; ketika suhu di dalam kabinet lebih rendah dari suhu penghentian pendinginan, ia berhenti mendinginkan.



Parameter	Nilai default	Rentang pengaturan	Satuan	Catatan
Suhu awal pendinginan	32	[20~40]	°C	Suhu penghentian pendinginan = Suhu awal pendinginan - Perbedaan balik pendinginan
Perbedaan balik pendinginan	5	[3~10]	°C







4.2. Pemanasan(Opsional)



Ketika suhu di dalam kabinet lebih rendah dari suhu awal pemanasan, ia mulai memanas;

ketika suhu di dalam kabinet lebih tinggi dari suhu penghentian pemanasan, ia berhenti memanas.



Parameter	Nilai default	Rentang pengaturan	Satuan	Catatan
Suhu awal pemanasan	5	[-10~15]	°C	Suhu penghentian pemanasan = Suhu awal pemanasan + Perbedaan balik pemanasan
Perbedaan balik pemanasan	10	[3~15]	°C





4.3. Monitor jarak jauh



Pendingin udara memiliki antarmuka komunikasi RS485, mendukung komunikasi MODBUS- RTU protokol.Pendingin udara berkomunikasi dengan monitor atas melalui komunikasi RS485 antarmuka. Atau pengguna dapat memeriksa status pendingin udara dengan melihat layar tampilan secara langsung dan mengubah parameter operasinya.



4.4. Pengendalian kipas eksternal (Opsional)



Sesuai dengan persyaratan opsional, kipas eksternal (Pembuangan hidrogen / kipas darurat)19 secara otomatis mewujudkan siklus pembuangan hidrogen dan fungsi ventilasi darurat.

Fungsi pembuangan hidrogen (Opsional):Ketika siklus pembuangan hidrogen tiba, pendingin udara mulai kipas pembuangan hidrogen, sakelar kontrol menutup.



Parameter	Nilai default	Rentang pengaturan	Satuan
Siklus	24	[0~72]	j
Waktu pembuangan	5	[0~10]	Min







Parameter	Nilai default	Rentang pengaturan	Satuan
Suhu awal	45	[28~50]	°C
Suhu penghentian	42	[25~50]	°C







5. Layar tampilan



5.1. Antarmuka tampilan



TIDAK.	Ikon	Fungsi	Penjelasan fungsi
1	❄️	Pendinginan berjalan	Menunjukkan apakah pendinginan berjalan atau tidak
