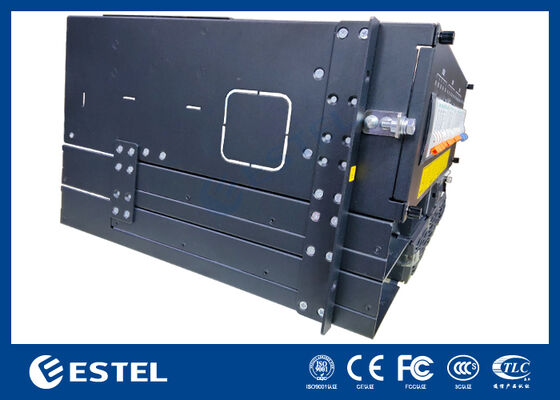

18kW Rack-Mount DC Telecom Power System, Module Rectifier System for Telecom, >96% Efisiensi Tinggi

Ringkasan Produk

Sistem listrik DC 18kW yang dipasang di rak adalah solusi berkapasitas tinggi yang dirancang untuk jaringan telekomunikasi, pusat data, dan fasilitas industri yang membutuhkan pasokan DC yang andal.Ini mendukung 380VAC tiga fase masukan, memberikan output stabil 43 sampai 58VDC dengan nilai nominal 53,5VDC. Dengan kapasitas maksimum 18kW,Sistem ini memastikan daya yang cukup untuk aplikasi skala besar sambil mempertahankan efisiensi di atas 96%.

Sistem ini mengintegrasikan hingga 6 modul rectifier ((N + 1 redundansi), masing-masing berkapasitas 3000W dan berat ≤2kg.99, dan THD ≤5%, memastikan konversi daya DC yang bersih dan stabil.dan kemudahan integrasi ke rak 19 inci.

Distribusi DC termasuk pemutus baterai 2*80A/2P dan 2*LLVD & 1*BLVDKontroler cerdas mendukung 2 input analog, 8 input digital, 8 alarm kontak kering, dan komunikasi jarak jauh melalui RS232/485 dan SNMP.Pemantauan lokal diaktifkan melalui layar LCD.

Dibangun untuk lingkungan yang menantang, unit ini beroperasi dari 40 ° C hingga + 65 ° C, menahan 5-95% kelembaban non-kondensasi, dan mempertahankan operasi yang stabil pada ketinggian hingga 3000m.Dengan arsitektur modular dan kinerja yang kuat, sistem listrik 18kW 5U DC adalah pilihan ideal untuk infrastruktur kritis yang membutuhkan solusi energi yang dapat diskalakan dan dapat diandalkan.

Sistem

• Dimensi: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• Berat: ≤30kg (tanpa pengorek)

• Mode pendinginan: pendinginan alami

• Mode pemasangan: Dipasang pada rak 19 inci atau di dalam lemari

• Mode kabel: Inlet atas dan outlet atas

• Mode pemeliharaan: pemeliharaan depan, perubahan kelas modul pendukung

• Tingkat perlindungan: IP20

Distribusi AC

• Modus input:380VAC tiga fase

• Frekuensi masukan: 4566Hz, nilai nominal: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribusi DC

• Tegangan keluaran: 43 ~ 58VDC, nilai nominal: 53,5VDC

• Kapasitas maksimum: 18kW6*3kw, N+1 redundansi)

• Pemutus baterai: 2*80A/2P

• Pemecah beban:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P;

• BLVD:4*10A/1P+2*20A/1P

• DC SPD: 10kA, 8/20μs

Pengoreksi

• Tegangan masukan:380VAC tiga fase

• Efisiensi: >96%

• Kekuatan nominal: 3000W (176~300VAC)

• Suhu kerja: ∼40 °C ~ +75 °C (kekuatan penuh di bawah 50 °C)

• Dimensi: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Berat: ≤2kg

• Mode pendinginan: pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤ 5%

• Kaluaran DC: 43 ~ 58VDC, bernomor 53,5VDC, maksimum 55A

Pengontrol

• Masukan sinyal: 2 AI (1 suhu baterai, 1 suhu lingkungan), 8 DI

• Output alarm: 8 kontak kering

• Pelabuhan komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu operasi: 40 °C ~ + 65 °C (kekuatan penuh di bawah 50 °C)

• Suhu penyimpanan: ¥40°C ~ +70°C

• Kelembaban operasi: 5% ~ 95% (tidak kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam kisaran 2000m hingga 3000m, suhu operasi maksimum menurun 1 °C ketika ketinggian meningkat 200m.)
