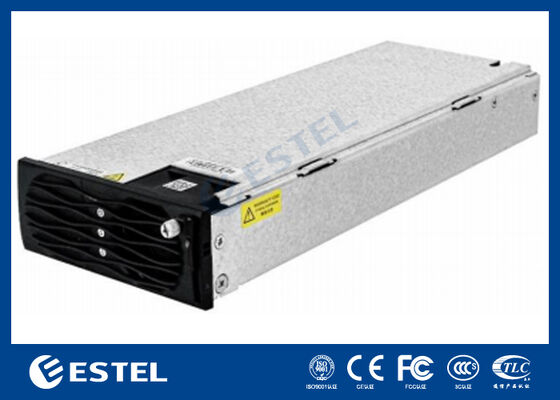

Modul Inverter Komunikasi IP123000G2A dengan 3 Port – Input/Output AC/DC, Rentang Suhu Lebar, dan Pemantauan Cerdas untuk Manajemen Jaringan

Ikhtisar Produk

Modul inverter komunikasi IP123000G2A dibangun dengan tiga port: input AC, output AC, dan input/output DC. Tujuan utamanya adalah untuk mempertahankan pasokan AC yang stabil ke beban kritis dengan secara cerdas memilih sumber daya yang tersedia:

• Ketika AC utilitas normal: modul memproses pasokan AC melalui penyearahan dan memberikan output AC yang stabil ke beban.

• Ketika AC utilitas tidak tersedia: modul secara otomatis beralih ke input DC dan mengubah daya DC menjadi output AC, memastikan kesinambungan daya untuk peralatan penting (strategi peralihan tergantung pada konfigurasi sistem).

Ini mematuhi standar kelistrikan dan peraturan industri yang relevan, dan menyediakan manajemen jaringan + pemantauan cerdas untuk infrastruktur telekomunikasi/TI modern. Ini juga mendukung operasi paralel hingga 3 modul, memungkinkan ekspansi kapasitas dan desain ketersediaan yang lebih tinggi.

Fitur Utama

• Transfer sumber AC/DC otomatis: Operasi AC-pertama dengan inversi cadangan DC ketika AC gagal, mengurangi risiko waktu henti.

• Desain terintegrasi tiga port: Input/output AC dan input/output DC dalam satu modul—menyederhanakan integrasi dan pemeliharaan sistem.

• Manajemen jaringan & pemantauan cerdas: visibilitas jarak jauh dari status operasi, alarm, dan parameter kunci (item yang tepat tergantung pada protokol pemantauan dan sistem).

• Kepatuhan standar + kesiapan EMC: dirancang untuk memenuhi standar kelistrikan dan persyaratan industri, cocok untuk penerapan kelas telekomunikasi.

• Operasi paralel hingga 3 modul: mendukung pembagian beban dan arsitektur daya yang dapat diskalakan; dapat digunakan untuk redundansi (misalnya, N+1) tergantung pada desain sistem.

• Kemampuan lingkungan yang keras: rentang suhu/kelembaban yang luas dan adaptasi ketinggian untuk lokasi luar ruangan dan fasilitas tepi.

Spesifikasi Utama

Kondisi Lingkungan

• Suhu operasi: -20°C hingga +75°C (penurunan daya dari 45°C hingga 75°C)

• Suhu penyimpanan: -40°C hingga +75°C

• Kelembaban relatif: 5% hingga 95%RH, non-kondensasi

• Ketinggian: ≤ 4000 m (suhu menurun sebesar 1°C per elevasi 200 m sebagai referensi untuk adaptasi ketinggian tinggi)

Input Listrik (Fase Tunggal)

• Mode input: TT/TNIT (input fase tunggal)

• Rentang tegangan input: 176 Vac hingga 265 Vac

• Tegangan input terukur: 220 Vac

• Tegangan input maksimum: 300 Vac

• Arus input maksimum: 22 A

• Arus masuk awal: ≤ 15 A

Peringkat output (tegangan/frekuensi output AC, rentang bus DC, efisiensi, proteksi, jenis antarmuka komunikasi, dimensi, berat, metode pendinginan) harus dikonfirmasi oleh lembar data/papan nama resmi.

Skenario Aplikasi Khas

• Situs telekomunikasi / stasiun pangkalan: memastikan pasokan AC tanpa gangguan untuk peralatan transmisi, sakelar, router, dan pengontrol situs.

• Jaringan dan infrastruktur tepi: ruang data mikro, kabinet tepi, node terdistribusi—terutama di mana pemantauan jarak jauh mengurangi kunjungan di lokasi.

• Jaringan pribadi & komunikasi industri: transit kereta api, jaringan keselamatan publik/darurat, komunikasi utilitas daya—di mana kesinambungan dan kepatuhan penting.

• Beban kritis yang didukung baterai: sistem yang menggunakan rangkaian baterai DC atau bus DC untuk daya cadangan, yang memerlukan konversi DC-ke-AC yang andal selama pemadaman listrik.

Pemasangan & Operasi Paralel (Panduan Praktis)

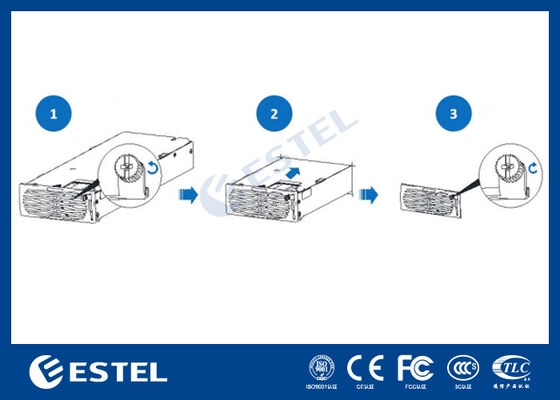

Lokasi pemasangan: biasanya dipasang di dalam rak/kabinet daya telekomunikasi. Pastikan ventilasi yang memadai dan jauhkan dari sumber panas langsung dan kelembaban. Gunakan rel/lubang pemasangan dan spesifikasi torsi yang ditentukan pabrikan.

Prinsip pengkabelan (praktik terbaik yang khas):

1. Sediakan perlindungan yang sesuai di hulu input AC (pemutus/sekering dan pembumian).

2. Hubungkan output AC ke bus beban yang dilindungi atau unit distribusi.

3. Hubungkan input/output DC ke bus DC atau sistem baterai sesuai persyaratan polaritas dan ukuran kabel.

4. Gunakan pembumian yang andal dan rute kabel pemantauan/komunikasi dengan pelindung dan pemisahan dari kabel daya untuk mengurangi EMI.

Operasi paralel (hingga 3 modul):

• Gunakan model/versi yang sama untuk set paralel.

• Ikuti aturan pengkabelan dan pengalamatan paralel/komunikasi yang ditentukan (jika berlaku).

• Jaga agar panjang kabel dan impedansi tetap konsisten mungkin untuk mendukung pembagian beban yang stabil.

• Pertimbangkan perencanaan redundansi (misalnya, margin kapasitas atau N+1) berdasarkan kritikalitas situs.

Catatan Operasional / Tindakan Pencegahan

• Penurunan daya di atas 45°C: di lokasi panas, hindari pengoperasian beban penuh yang berkelanjutan tanpa aliran udara yang cukup; jaga agar filter/heatsink tetap bersih.

• Persyaratan kelembaban non-kondensasi: cegah kondensasi di lingkungan dengan perubahan suhu yang besar; pertimbangkan pemanas/dehumidifikasi kabinet jika diperlukan.

• Pertimbangan ketinggian tinggi: kepadatan udara yang berkurang memengaruhi pendinginan; cadangkan margin daya dan validasi kinerja termal di dekat 4000 m.

• Fluktuasi jaringan & proteksi lonjakan: jika pasokan dapat mendekati 300 Vac atau rentan terhadap petir, terapkan proteksi lonjakan yang sesuai dan pengkondisian daya di hulu.
