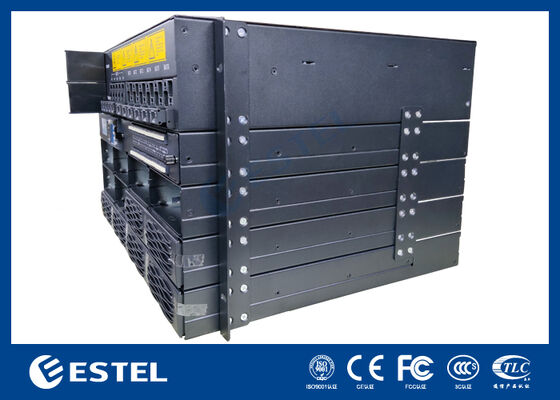

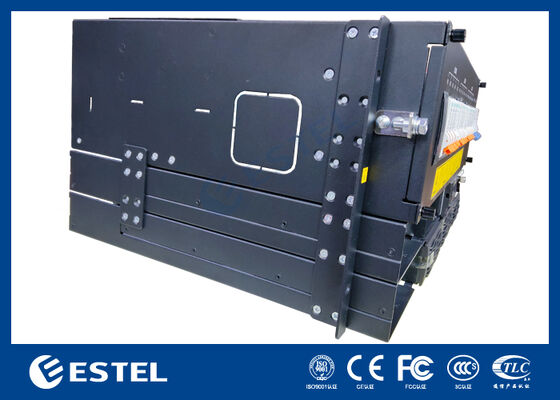

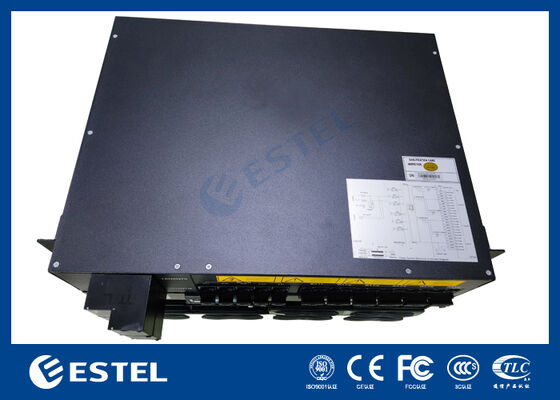

Sistem Distribusi Daya DC Modular 19 Inci untuk Jaringan Telekomunikasi dengan Masukan Baterai dan Pemantauan Terintegrasi
Rincian Produk
Sistem daya DC modular 19 inci
,Distribusi daya telekomunikasi dengan input baterai
,Sistem daya telekomunikasi pemantauan terintegrasi
Sistem Distribusi Daya DC Modular 19 Inci untuk Jaringan Telekomunikasi dengan Input Baterai dan Pemantauan Terintegrasi
Deskripsi Produk Sistem Distribusi Daya DC
Sistem Distribusi Daya DC Modular 19 inci dirancang untuk aplikasi telekomunikasi yang memerlukan distribusi daya DC terpusat dan andal. Ideal untuk lemari telekomunikasi, ruang komunikasi, dan pusat data, sistem ini mendukung distribusi daya untuk berbagai peralatan telekomunikasi. Unit ini menawarkan output pengumpan modular, input baterai, dan dilengkapi dengan pengontrol untuk memudahkan pemantauan dan kontrol.
Fitur Utama Sistem Distribusi Daya DC
-
Kapasitas Daya Tinggi: Dirancang untuk menangani aplikasi telekomunikasi yang menuntut dengan distribusi daya efisiensi tinggi.
-
Desain Modular: Konfigurasi fleksibel dengan beberapa output pengumpan DC dan input baterai untuk redundansi.
-
Pemantauan Terintegrasi: Pengontrol internal memberikan umpan balik waktu nyata mengenai status daya, alarm, dan kesehatan sistem.
-
Tata Letak Akses Depan: Menyederhanakan pemasangan kabel, servis, dan pemeliharaan berkelanjutan tanpa mengeluarkan unit dari rak.
-
Port Komunikasi: Termasuk port LAN dan RS485 untuk pemantauan jarak jauh dan komunikasi data.
Spesifikasi Teknis Sistem Distribusi Tenaga DC
|
Barang |
Spesifikasi |
|
Model |
Sistem Distribusi Daya DC Modular 19 inci |
|
Jenis Produk |
Sistem Distribusi Daya DC yang Dipasang di Rak Modular |
|
Tipe Instalasi |
Pemasangan rak atau kabinet 19 inci |
|
Struktur Sasis |
Sasis logam berprofil rendah dengan desain akses depan |
|
Nilai Kapasitas Daya |
8 kW hingga 21 kW (tergantung konfigurasi) |
|
Tegangan Masukan (AC) |
176–300 V AC (input jangkauan luas untuk fleksibilitas) |
|
Tegangan Keluaran (DC) |
−48 V DC (tegangan telekomunikasi standar) |
|
Kuantitas Keluaran Pengumpan |
8 keluaran pengumpan, diberi label F1 hingga F8 |
|
Kuantitas Masukan Baterai |
2 input baterai, berlabel BAT1 dan BAT2 |
|
Label Pemutusan Beban |
1 posisi bertanda BLVD |
|
Antarmuka Pengontrol |
Layar LCD terintegrasi dengan LED status dan tombol operasi |
|
Tombol Pengontrol |
4 kunci: ESC, ATAS, DN, THT |
|
Pelabuhan Komunikasi |
1 port LAN, 1 port RS485 untuk komunikasi jarak jauh |
|
Terminal Masukan Digital |
7 terminal DI, berlabel DI 1–7 |
|
Terminal Keluaran Digital |
6 terminal DO, diberi label DO 1–6 |
|
Penandaan Sinyal Tambahan |
Penandaan untuk 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Blok Terminal Sinyal |
Termasuk blok terminal RS485+ / RS485- |
|
Pendinginan |
Sistem pendingin udara yang efisien untuk lingkungan bersuhu tinggi |
|
Tata Letak Distribusi Depan |
Bagian pengumpan, baterai, pengontrol, dan terminal terintegrasi dalam satu panel depan |
|
Pemasangan Perangkat Keras |
Telinga rak disertakan untuk pemasangan yang aman di lemari telekomunikasi |
|
Akses Mekanis |
Pengoperasian sisi depan untuk kemudahan servis dan peningkatan |
Pedoman Pengoperasian Sistem Distribusi Tenaga DC
-
Pemasangan: Pasang Sistem Distribusi Daya DC di rak 19 inci menggunakan braket pemasangan samping yang disediakan.
-
Koneksi Pengumpan: Hubungkan output pengumpan DC ke peralatan melalui terminal F1 ke F8 berdasarkan desain instalasi Anda.
-
Integrasi Baterai: Pastikan polaritas yang tepat saat menghubungkan input BAT1 dan BAT2 ke rangkaian baterai cadangan.
-
Pemantauan Jarak Jauh: Gunakan antarmuka LAN atau RS485 untuk menghubungkan sistem ke platform pemantauan jarak jauh untuk peringatan waktu nyata dan pelacakan kinerja.
-
Pengkabelan Sinyal: Sinyal eksternal (misalnya DI, DO, TEMP, BAT, ENV) harus disambungkan melalui blok terminal sinyal khusus untuk tujuan pemantauan.
-
