Sistem Penyearah DC48V dengan Manajemen Jarak Jauh untuk Peralatan Telekomunikasi

Ikhtisar Produk

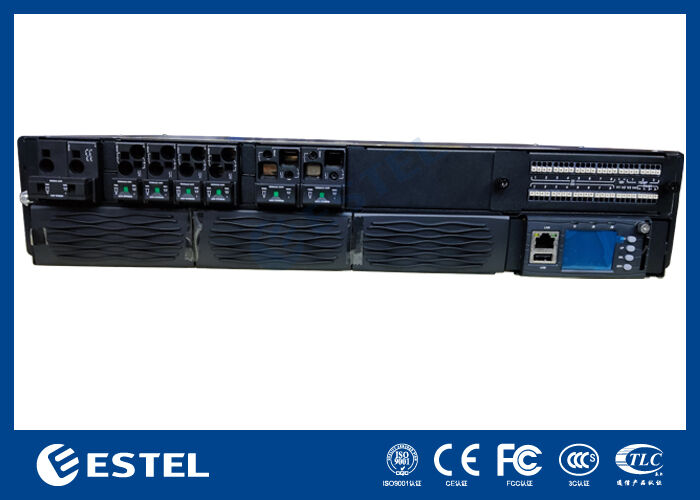

ET48150-M5I32Sistem daya rak DC menyediakan solusi daya DC berkapasitas tinggi dan tangguh yang dirancang khusus untuk infrastruktur telekomunikasi, operasi pusat data, dan aplikasi industri yang membutuhkan distribusi daya DC yang andal. Sistem ini menerima input fase tunggal 220VAC dan menghasilkan output DC stabil yang dapat disesuaikan antara –43VDC hingga –58VDC, dengan titik operasi nominal –53.5VDC. Menawarkan kapasitas output maksimum 9kW, sistem ini secara andal mendukung instalasi dengan permintaan tinggi sambil mencapai efisiensi konversi daya lebih dari 96%.

Menampilkan desain modular dan redundan, sistem ini mendukung hingga 3*3000W modul penyearah yang dikonfigurasi untuk redundansi N+1, dengan setiap modul ringkas beratnya kurang dari 2kg. Penyearah menggunakan pendingin udara paksa, mencapai faktor daya mendekati kesatuan (≥0.99), dan mempertahankan distorsi harmonik total (THDi ≤5%) yang rendah untuk konversi daya yang efisien dan bersih. Dengan perawatan akses depan, pengkabelan panel atas, dan perlindungan masuk IP20, sasis yang dapat dipasang di rak 2U menekankan keselamatan operasional, kemudahan servis, dan integrasi langsung ke dalam kabinet standar 19 inci.

Panel distribusi DC dilengkapi dengan pemutus sirkuit baterai 2*100A/1PN dan mencakup Fungsi Pemutusan Tegangan Rendah Baterai (BLVD) untuk manajemen daya yang aman dan fleksibel. Kecerdasan sistem disediakan oleh pengontrol khusus yang menampilkan 3 input sensor analog, 8 input status digital, dan 8 relai alarm kontak kering yang dapat dikonfigurasi. Pemantauan dan manajemen jarak jauh diaktifkan melalui antarmuka RS232/485 dan SNMP, sementara tampilan LCD terintegrasi memungkinkan tampilan dan konfigurasi status lokal.

Direkayasa untuk beroperasi dalam kondisi yang menantang, sistem beroperasi di rentang suhu yang diperluas dari –40℃ hingga +65℃, mentolerir kelembaban relatif dari 5% hingga 95% (non-kondensasi), dan mempertahankan kinerja penuh pada ketinggian hingga 3000 meter. Menggabungkan arsitektur modular yang dapat diskalakan dengan keandalan yang terbukti, sistem daya DC 9kW ini berdiri sebagai solusi energi yang kuat dan dapat diskalakan untuk infrastruktur kritis di mana ketersediaan daya sangat penting.

Sistem

• Dimensi: 482.0(L) × 350.0(D) × 2U(T)

• Berat: ≤15kg (tanpa penyearah)

• Mode pendinginan: Pendinginan alami

• Mode instalasi: Dipasang di rak 19 inci atau di dalam kabinet

• Mode pengkabelan: Saluran masuk atas dan saluran keluar atas

• Mode perawatan: Perawatan depan, perubahan kelas modul dukungan

• Tingkat perlindungan: IP20

Distribusi AC

• Mode input: Fase tunggal 220VAC, 16A/2P

• Frekuensi input: 45–66Hz, nilai terukur: 50Hz/60Hz

Distribusi DC

• Tegangan output: –43 ~ –58VDC, nilai terukur: –53.5VDC

• Kapasitas maksimum:9kW(3*3kw, redundansi N+1)

• Pemutus baterai: 2*100A/1PN

• Pemutus beban: BLVD: 1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

Penyearah

• Tegangan input: 85VAC ~ 300VAC, terukur 220VAC

• Efisiensi: >96%

• Daya terukur: 3000W (176–300VAC)

• Suhu kerja: –40℃ ~ +75℃ (output penuh di bawah 50℃)

• Dimensi: 106.5mm(L) × 286mm(D) × 41.5mm(T) (1U/T)

• Berat: ≤2kg

• Mode pendinginan: Pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤5%

• Output DC: –43 ~ –58VDC, terukur –53.5VDC, maksimum 55A

Pengontrol

• Model: MC2900

• Input sinyal: 3 AI (3 suhu sekitar), 8 DI

• Output alarm: 8 kontak kering

• Port komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu pengoperasian: –40℃ ~ +65℃ (output penuh di bawah 50℃)

• Suhu penyimpanan: –40℃ ~ +70℃

• Kelembaban pengoperasian: 5% ~ 95% (non-kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam rentang 2000m hingga 3000m, suhu pengoperasian maksimum berkurang sebesar 1℃ saat ketinggian meningkat sebesar 200m.)
