Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang

Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang
Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang

Gambar besar :  Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang

Detail produk:
Tempat asal: Cina
Nama merek: ESTEL
Sertifikasi: CE UL FCC
Nomor model: ET7575200-38U
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Dapat dinegosiasikan
Kemasan rincian: Kasus kayu
Waktu pengiriman: 20-30 hari kerja
Syarat-syarat pembayaran: L/C, D/A, T/T, Western Union, Paypal, dll.
Menyediakan kemampuan: 300 + set + per bulan
Detil Deskripsi produk
Dimensi: H2200mm × W750mm × D750mm Input daya: Daya jaringan, tenaga surya, generator diesel, dengan cadangan baterai
Subrack Daya: 9U, dengan pengontrol Masukan AC: Tiga Fase: 200 ~ 240 VAC/346 ~ 415 VAC; Fase tunggal: 200 ~ 240 Vac
Input DG: Dukungan Sistem PV: 9kw (dapat disesuaikan, maks. 12kw)
Sistem Penyearah: 24KW keluaran DC: -48VDC
PDU: Dengan panel distribusi daya output yang disesuaikan Pendinginan: 3000W
nilai IP: IP55 Kemasan: Kasus kayu
Menyoroti:

sistem pasokan listrik telekomunikasi

,

Sistem Tenaga Telekomunikasi Energi Hibrida

,

Sistem Tenaga Telekomunikasi

Sistem Tenaga Telekomunikasi Hibrida Baterai Generator Diesel Grid Tenaga Surya untuk Catu Daya Situs Telekom Luar Ruangan



1. Pendahuluan

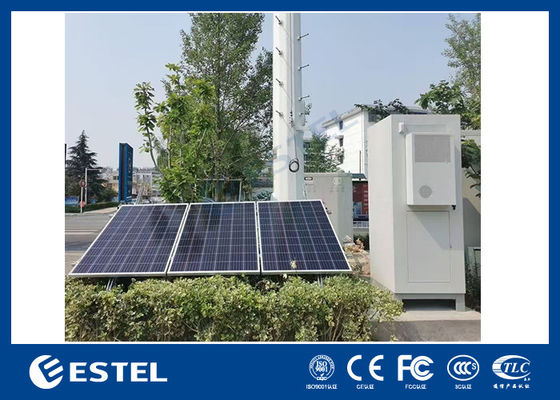

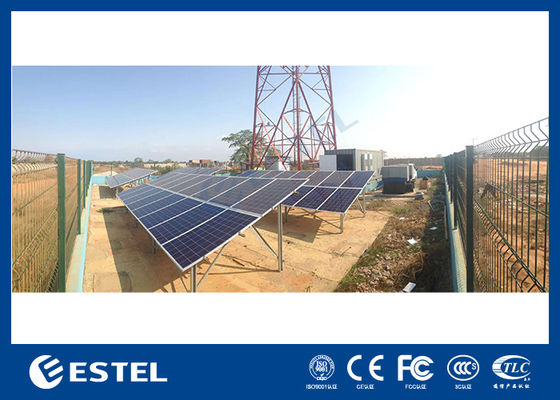

Sistem Tenaga Telekomunikasi Energi Hibrida ESTEL adalah solusi catu daya hibrida yang menggunakan energi surya, generator diesel (DG), dan daya grid sebagai sumber daya utama untuk peralatan telekomunikasi.



Ia menggunakan energi bersih dan berbiaya rendah untuk membentuk sistem tenaga yang andal, menyediakan daya berkualitas tinggi untuk layanan telekomunikasi modern, dan membantu penyedia layanan telekomunikasi untuk memperluas bisnis mereka di area yang tidak memiliki daya grid, atau memiliki pasokan daya grid yang tidak stabil.



2. Aplikasi

  • Stasiun basis telekomunikasi 4G dan nirkabel
  • Aplikasi jaringan luar ruangan
  • Stasiun switching transmisi
  • Komunikasi darurat

3. Sistem Tenaga TelekomunikasiStruktur

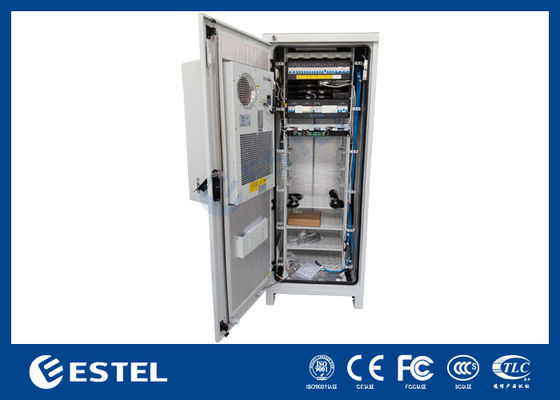

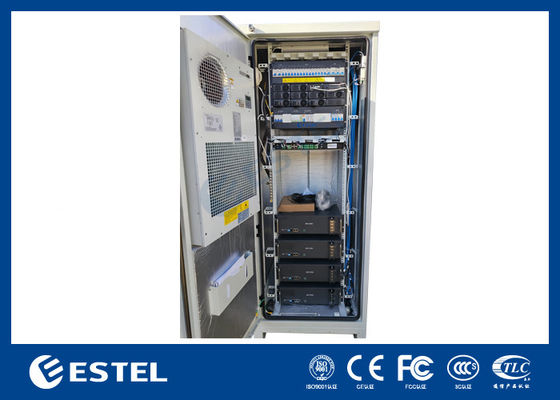

Ini terdiri dari kabinet telekomunikasi luar ruangan, sistem tenaga telekomunikasi, sistem pendingin, baterai, unit pemantauan lingkungan, dan sensor.

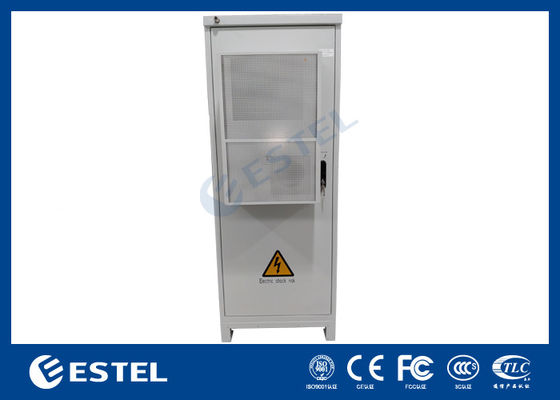

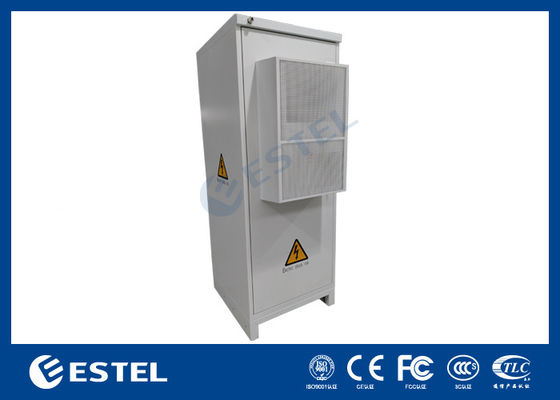

1) Kandang Kabinet - Fitur

  • Kabinet ESTEL dirancang untuk mendukung konfigurasi yang fleksibel, pemasangan yang mudah, dan ekspansi di masa mendatang yang mudah. Dimensi dan struktur kabinet dapat disesuaikan berdasarkan kebutuhan klien.
  • Kabinet dirancang dengan kinerja tahan debu dan tahan air yang kuat, dan cocok serta andal untuk lingkungan luar ruangan. Dasar kabinet dapat disesuaikan untuk mengakomodasi lingkungan di lokasi klien.
  • Kabinet dirancang dengan jalur kabel yang masuk akal, dan dilengkapi dengan baki kabel, sistem pembumian, pintu tiga titik anti-pencurian, engsel pintu tersembunyi, yang memberikan kemudahan untuk akses dan pemeliharaan, serta perlindungan yang aman.
  • Solusi pendinginan yang fleksibel dapat dipilih oleh pengguna, pendinginan kipas paksa, penukar panas, dan penyejuk udara dengan kualitas yang baik dapat dipasang di kabinet berdasarkan kebutuhan klien.
Item Deskripsi
Dimensi Eksternal T2200mm×L750mm×D750mm
Ruang Internal Rak standar 19 inci, ruang 38U
Material Baja galvanis
Isolasi Dengan PEF untuk insulasi panas
Pintu Satu pintu depan, dengan engsel tersembunyi built-in
Kunci Kunci tiga titik
Penghubung Kabel Kabel masuk dari bagian bawah kabinet
Pelapisan Lapisan bubuk poliester
Warna RAL7035
Tingkat IP IP55



Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang 0

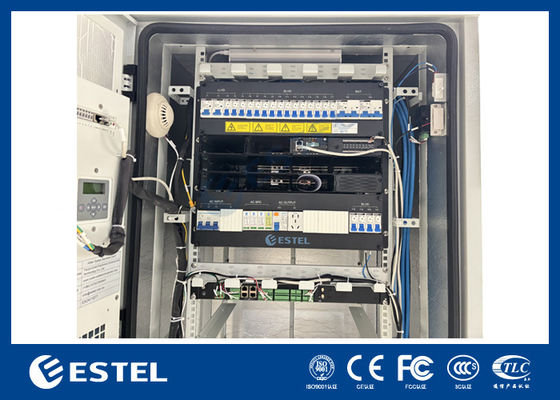

2) Sistem Tenaga Telekomunikasi



Item Deskripsi
Tipe Dapat dipasang di rak standar 19’’
Tinggi 9U
Input AC

Tiga Fase: 200-240 VAC/346-415 VAC

Satu fase: 200-240 VAC

Input MCB 1×63A/3P
Input SPD Kelas C (20KA/40KA)
Subsistem penyearah 24kW, 6 buah modul penyearah 4kW
Subsistem PV 9kW, 3 buah modul fotovoltaik tegangan rendah 3kW
Output DC -53.5VDC, Rentang tegangan output: -42 hingga -58VDC
Pengontrol MC2600
Beban MCB

LLVD: 2×80A/1P+2×63A/1P

BLVD: 1×63A/1P+14×32A/1P+2×16A/1P

(Keterangan: Dapat dikonfigurasi sesuai dengan kebutuhan klien)



Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang 1

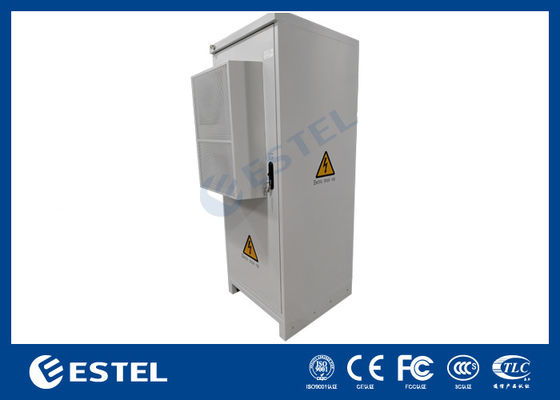

3) Sistem Pendingin



Item Deskripsi
Model DC30HDNC1D
Merek Envicool
Kapasitas Pendinginan 2800W
Kapasitas Pemanasan 500W (Opsional)
Konsumsi Daya 870W
Dimensi Eksternal T746mm×L446mm×D300mm (Tanpa flens)
Catu Daya -48VDC
Komunikasi RS485
Pemasangan Dipasang di pintu
Sesuai RoHS Ya
Tingkat IP IP55



Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang 2

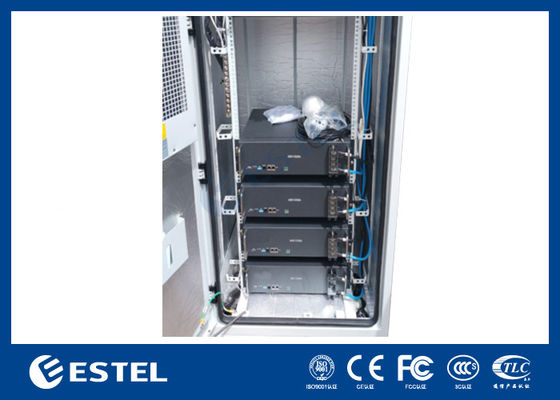

4) Baterai



Fitur Baterai LiFePO4 48V100Ah:

  • Teknologi Fosfat Besi Litium yang Aman
  • Aman digunakan Tingkat self-discharge rendah
  • Kinerja suhu tinggi yang sangat baik
  • Waktu siklus tinggi dan umur panjang
  • Kepadatan energi tinggi dan efisiensi konversi
  • Ramah lingkungan tanpa logam berat apa pun
  • Sistem manajemen baterai BMS berkinerja tinggi
  • Mudah dipasang, pemasangan kabinet 19 inci atau dipasang di dinding
Item Parameter
Model LFELI-48100
Kapasitas Terukur (5HR) 100 Ah
Tegangan Nominal 48V
Tegangan Pengakhiran Pelepasan 40.5V
Tegangan Terbatas Pengisian 54V
Maks. Arus Pengisian/Pelepasan 100A
Berat Kira-kira. 40kg
Energi 4800Wh
Tampilan Dengan tampilan LCD
Maks. Jumlah Koneksi Paralel 15
Dimensi (P*L*T) mm 442*450*132
Umur Desain 20 tahun
Umur Siklus 6000 siklus
Kelas IP IP30
Material Casing SPCC
Suhu Pengoperasian

Pengisian: 0 hingga +45℃

Pelepasan: -10 hingga +55℃

Penyimpanan: -20 hingga +60℃

Terminal M6



Konsttabel Pelepasan Arus Ant (Ampere) pada 25℃

Tegangan /  Waktu

1j 2j 3j 5j 10j
Akhir tegangan pelepasan 40.5V 100A 50A 33.3A 20A 10A



Tabel Pelepasan Daya Konstan (Watt) pada 25℃

Tegangan / Waktu

1j 2j 3j 5j 10j
Akhir tegangan pelepasan 40.5V 4800W 2400W 1600W 960W 480W



Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang 3



5) Unit Pemantauan Lingkungan



Unit pemantauan lingkungan (FSU) adalah perangkat FSU (Field Supervision Unit) berbiaya rendah berkinerja tinggi yang mengintegrasikan Akuisisi Data, Pemrosesan Protokol Cerdas, dan Modul Komunikasi.



Sebagai DAC (Pengontrol Akuisisi Data) pintar yang dipasang di setiap stasiun telekomunikasi atau stasiun basis dalam Sistem Pengawasan Catu Daya & Lingkungan, FSU mengakses sensor yang berbeda untuk mendapatkan berbagai data lingkungan dan status perangkat non-cerdas dan berkomunikasi dengan perangkat cerdas (termasuk catu daya telekomunikasi, BMS baterai lithium, penyejuk udara, dll.) melalui RS232/485, Modbus atau jenis antarmuka komunikasi lainnya. FSU menangkap data berikut secara real time dan mengirimkannya ke pusat pemantauan jarak jauh melalui B-Interface, protokol SNMP.



Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang 4



Pemantauan Lingkungan tgrafik opologis:

Sistem Daya Telekomunikasi Energi Hybrid Dengan Solar Power Grid Baterai Generator Diesel Untuk Sumber Daya Listrik Lokasi Telekomunikasi Luar Ruang 5



6) Sensor



Berbagai sensor dapat diintegrasikan ke dalam Sistem Tenaga Telekomunikasi Energi Hibrida ESTEL, untuk menyediakan pemantauan dan alarm online untuk kondisi lingkungan pengoperasian sistem tenaga.



Sensor Fungsi
Sensor magnetik pintu Pemantauan dan alarm status pintu terbuka
Sensor air Pemantauan dan alarm perendaman air kabinet
Sensor asap Pemantauan dan alarm asap pembakaran
Sensor suhu dan kelembaban Pemantauan dan alarm suhu dan kelembaban
Sensor level oli Pemantauan dan alarm level bahan bakar
