| modus masukan: | Input dua kawat fase tunggal | Tegangan Masuk: | 85VAC ke 300VAC |
|---|---|---|---|
| Masukan Nominal: | 100VAC hingga 120VAC 200VAC hingga 240VAC | Rentang frekuensi: | 45Hz-66Hz |
| Arus masukan maksimum: | ≤24a | Arus Lonjakan: | Temui Kriteria: ETSI300132-3 |
| Efisiensi: | ≥96.6%@peak nilai | Faktor daya: | ≥0.99@220vac 20-100% beban |

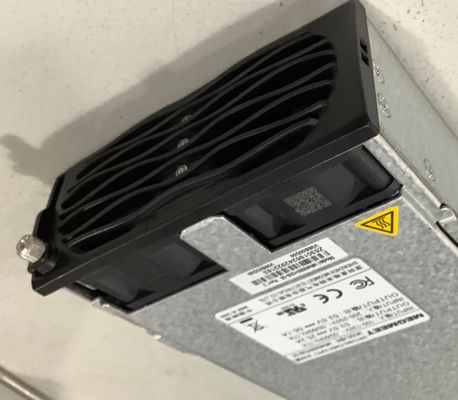

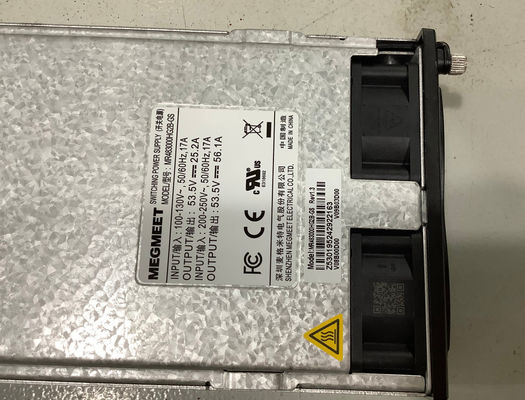

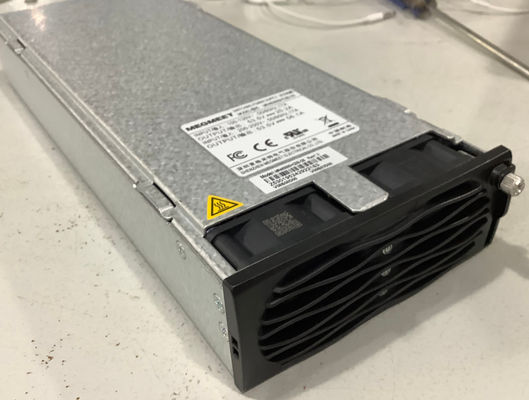

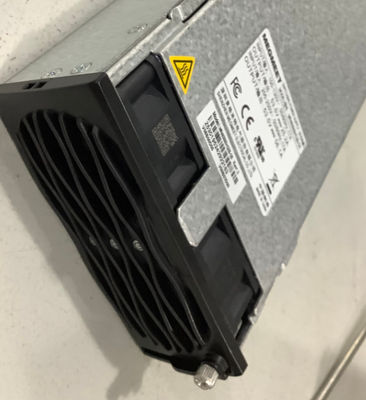

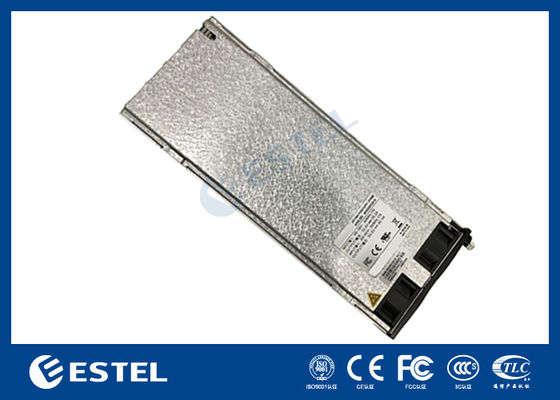

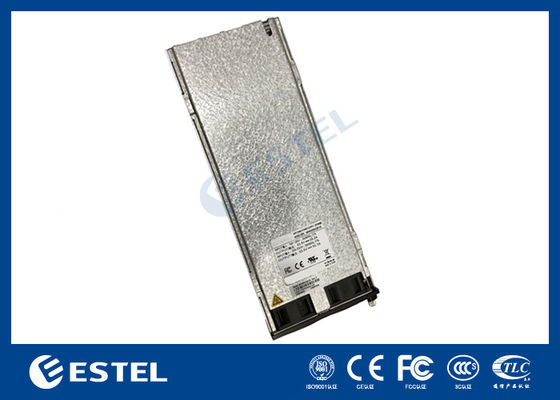

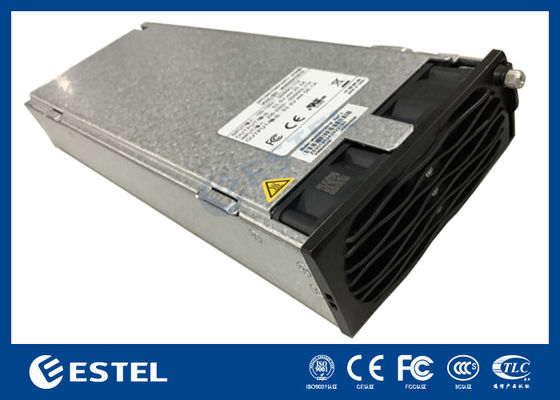

MR484000SG1 75A Modul Daya Komunikasi Efisiensi Tinggi 96 Persen Efisiensi Input lebar 85 300VAC Hot Swappable
1Spesifikasi listrik
1.1 Karakteristik input
| Modus input | Input dua kabel fase tunggal |
| Tegangan masukan | 85Vac sampai 300Vac |
| Tegangan input nominal | 110Vac / 220Vac |
| Nominal input | 100Vac sampai 120Vac 200Vac sampai 240Vac |
| Jangkauan frekuensi | 45Hz-66Hz |
| Daya input maksimum | ≤ 24A |
| Arus lonjakan | Memenuhi kriteria: ETSI300132-3 |
| Efisiensi dari | ≥ 96,6% @ nilai puncak |
| Faktor daya | ≥ 0,99 @ 220Vac 20-100% Beban |
| arus masukan adalah THD |
< 3% @≥ 50% beban < 8% @≥ 20% beban |
| Arus kebocoran | < 3,5mA@264Vac |
| Kekuatan nominal |
Nomor 4000W@176ac (176Vac~300Vac kelebihan output; 176Vac85Vac derating linier ke 1600W, spesifik sebagai kurva batas daya masukan) |
| Masukkan asuransi | L/N Wire fuse30A |
| Tegangan masukan maksimum | 320Vac ((Sumber daya tidak boleh rusak) |
| Waktu retensi daya mati | 10ms |
Catatan: 1. Tegangan starter minimum kurang dari 95VAC.
1.2 Karakteristik output
1.2.1 Pengaturan tegangan output dan arus Tingkat
| Tegangan keluaran | +53.5Vdc |
| Nilai pengaturan tegangan keluar | +53,5±0,1Vdc |
| Rentang tegangan output yang dapat disesuaikan | +42Vdc+58Vdc |
| Tingkat ketidakseimbangan aliran seragam | ≤ ± 3% |
| Efek sumber | ± 0,1% |
| Efek beban | ± 0,5% |
| Keakuratan aliran konstan | ≤ ± 0,8A |
| Keakuratan regulasi tegangan | ± 0,6% |
| Arus minimum | 0A |
| Listrik nominal | 75A |
| Arus puncak | 81.3A |
| Koefisien suhu (1/°C) | ≤ ± 0,02% |
| Konsumsi daya dalam keadaan siaga | ≤5W |
| Beban kapasitif maksimum | 4000uF |
| Jumlah maksimum paralel | 31 |
Catatan: Regulasi arus keluar dan gangguan komunikasi dari modul rectifier adalah sebagai berikut:
1) arus output dari modul rectifier dapat disesuaikan sesuai dengan perintah arus.
2) Jika komunikasi antara modul rectifier dan modul pemantauan terganggu selama lebih dari 1 menit, output modul rectifier secara otomatis akan kembali ke 53.5V dan keadaan
aliran tak terbatas.
1.2.2 Output ripple dan kebisingan
| Ripple dan kebisingan (puncak-puncak) |
| ≤ 200mVp-p |
Catatan: 1) Uji gelombang dan kebisingan: Lebar pita gelombang dan kebisingan ditetapkan pada 20 MHz.
1.2.3 Output dinamis respon
|
Tegangan keterlaluan |
Melompat kemiringan | Peraturan perubahan beban | Waktu pemulihan |
|
+53,5V±5% |
0.1A/us |
25%-50% 50%-75% |
≤ 200us (± 0,6%) |
| +58V | 0.1A/us | 0%-100% |
/( Tidak memicu tegangan tinggi perlindungan) |
Catatan: siklus lompatan beban 4ms.
1.2.4 Overshot output
| Tegangan keluaran | Tegangan yang melampaui batas | |
| Sepatu | Untuk berbalik itu off | |
| +53,5V | ≤ 1% | ≤ 1% |
Catatan: Kisaran beban selama pengujian: minimum hingga maksimum.
1.2.5 Waktu keterlambatan output start-up
| Tegangan keluaran | 220Vac@25°C |
| +53,5V | 3S ~ 8S |
Catatan: Waktu keterlambatan start-up adalah waktu dari daya AC ke tegangan output 42VDC.
1.2.6 Konversi daya
| Tegangan Masuk | Output Kekuatan |
| 200Vac290Vac | 4350W |
| 176Vac~200Vac | Derating linier |
| 176Vac | 4000W |
| 85Vac ¥ 176Vac | Derating linier |
| 85Vac | 1600W |
Output 53,5 ~ 58V didasarkan pada daya batas atas, dan output 42 ~ 53,5V didasarkan pada karakteristik eksternal dan batas daya proporsional
Di atas adalah kurva yang membatasi daya output maksimum sesuai dengan tegangan masukan; semua adalah
nilai batas teoritis, dan batas aktual akan memiliki penyimpangan tertentu karena akurasi tegangan input (± 2V), akurasi tegangan output (± 0,6%) dan akurasi arus output (0,8A);Kesalahan tegangan dari titik konversi daya adalah < ± 2V.
1.2.7 Karakteristik output
Catatan: Di atas adalah nilai batas teoritis, batas aktual akan memiliki penyimpangan tertentu karena akurasi arus (kesalahan arus < ± 0,8A).
1.2.7 Waktu keterlambatan output startup
| Tegangan keluaran | 220Vac@25°C |
| +53,5V | 3S ~ 8S |
Catatan: Waktu keterlambatan start-up adalah waktu dari daya AC ke tegangan output hingga 42
1.2.8 Kurva penurunan suhu berlebihan
|
Peraturan suhu |
Catatan |
| ≤ 45°C | Dengan output |
| 45°C~75°C | Derating linier |
| > 75°C | Penutupan, setelah penutupan sejak pemulihan suhu kembali > |
Catatan:
Input lebih dari 200Vac, output 53,5 ~ 58V didasarkan pada daya batas atas, dan output 42 ~ 53,5V didasarkan pada karakteristik eksternal dan rasio batas daya;
Masukan kurang dari 200Vac, dan output 53,5 ~ 58V terbatas sebanding dengan batas daya input; output 42 ~ 53.5V terbatas sesuai dengan karakteristik eksternal dan batas daya input.
Di atas adalah nilai batas teoritis, dan batas aktual akan memiliki penyimpangan tertentu karena akurasi suhu sekitar (± 2°), akurasi tegangan masukan (± 2V), akurasi tegangan keluaran (± 0.6%) dan akurasi arus output (0.8A); Kesalahan suhu lingkungan dari titik nominal kurang dari ±2°C.
1.2.9 Tegangan kebisingan
| Tegangan kebisingan | Maksimalnya | Catatan |
| Telepon menimbang tegangan suara | ≤2mV | |
| Tegangan kebisingan broadband | ≤ 50mV | 3.4 ¢ 150KHz |
| ≤ 20mV | 150 ∼ 30000KHz | |
| Tegangan kebisingan diskrit | ≤5mV | 3.4 ¢ 150KHz |
| ≤3mV | 150~200KHz | |
| ≤2mV | 200-500KHz | |
| ≤ 1mV | 500 ∼ 30000KHz |
1.3 Fungsi perlindungan
1.3.1 output sirkuit pendekitu perlindungan
| tegangan output | Catatan |
| +53,5V | Sirkuit pendek jangka panjang, dapat secara otomatis dipulihkan setelah sirkuit pendek hilang |
1.3.2 Kelebihan tegangan perlindungan
Perlindungan overvoltage dapat dibagi menjadi perlindungan overvoltage internal dan eksternal. rentang kesalahan overvoltage internal adalah 58,5VDC ~ 60,5VDC, yang dapat diatur dengan pemantauan.kunci modulJika tegangan eksternal lebih besar dari 63VDC dan berlangsung lebih dari 500ms, modul terkunci.lalu hidupkan lagi, sehingga daya dapat bekerja lagi.
1.3.3 Output peringatan tegangan rendah
Kisaran adalah 37VDC ~ 39VDC. Ketika lebih rendah dari nilai alarm subvoltage, akan keluar secara normal dan melaporkan alarm.
1.3.4 Tekanan atas masukan Properhitungan
| Tegangan masukan | Catatan |
| 310±10Vac | Output off, tegangan dapat dipulihkan setelah normal |
| Titik pengembalian pemulihan > 10V |
Catatan: Perlindungan tegangan lebihan masukan harus diuji pada beban nominal 75A.
1.3.5 Input ketegangan rendah perlindungan
| Tegangan masukan | Catatan |
| 80±5Vac | Output off, tegangan dapat dipulihkan setelah normal |
| 80Vac-95Vac | Output recovery, output recovery point return >;5V |
1.3.6 Di atas suhuperlindungan
| Suhu | Catatan |
| ≤ 45°C | Modul dapat output daya output maksimum tanpa perlindungan suhu tinggi dan modul beroperasi secara normal |
| 45°C~75°C | Kekuatan modul secara linier dikurangi menjadi 2000W |
| > 75°C | Penutupan, perbedaan suhu pemulihan diri setelah penutupan > 10 °C |
1.4 Fungsi komunikasi antara pengoreksi modul dan pemantauan modul
Mode komunikasi bus CAN diadopsi antara modul rectifier dan modul pemantauan, yang mendukung upgrade versi perangkat lunak jarak jauh, dan alamat modul dapat diatur melalui
papan alamat.
Setelah komunikasi antara modul rectifier dan pemantauan terganggu selama 1 menit,Modul pengoreksi memulai dan tegangan output dan nilai batas arus kembali ke nilai default.
Antarmuka CAN di modul rectifier harus dirancang secara terpisah.
Informasi pemantauan utama dari modul rectifier adalah sebagai berikut:
1) Fungsi regulasi tegangan dan arus: untuk memenuhi persyaratan pengisian terapung baterai dan memenuhi persyaratan regulasi tegangan;
2) Kontrol mesin switch modul tunggal;
3) Perlindungan dan umpan balik informasi alarm:
Gangguan utilitas: Gangguan utilitas (masuk AC atas tegangan);
Perlindungan modul: peringatan suhu;
Kegagalan modul: tidak ada output yang disebabkan oleh penutupan tegangan tinggi, kegagalan kipas, penutupan suhu tinggi atau alasan internal lainnya dari modul;
(Modul berada dalam keadaan hibernasi dan mati, dan kegagalan listrik tidak dilaporkan ke kesalahan modul).
1.5 LED

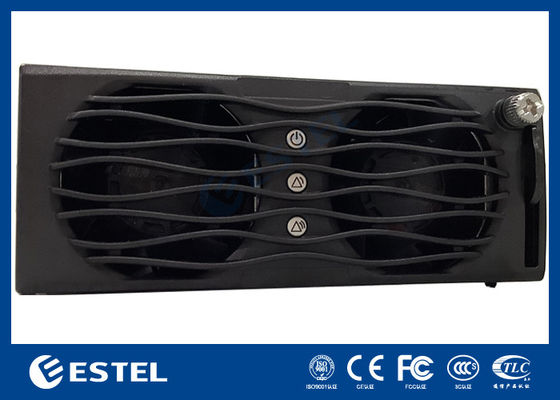

Indikator LED catu daya dipasang di sisi panel daya.
| tanda wajib | Lampu indikator | normal | abnormalitas | Alasan yang tidak normal |
| Indikator daya berjalan | warna | negara bagian | negara bagian | Kegagalan daya (tidak ada input AC, input AC atas tegangan), modul tidak ada output. |
| Lampu peringatan | hijau | terang | menghancurkan | Peringatan suhu (suhu sekitar melebihi 65 °C ~ lebih dari mati suhu). Penutupan dormansi (modul hanya menyalakan lampu indikator alarm, modul tidak melaporkan alarm).Interupsi komunikasi (lampu peringatan berkedip). Input overvoltage warning, (input voltage lebih dari 290VAC ~ overvoltage protection). |
| Lampu kegagalan | Huang | menghancurkan | terang | Input overvoltage, input undervoltage, output overvoltage, bus overvoltage, bus undervoltage, kegagalan kipas angin, suhu alam sekitar, input voltage type error,Pengambilan sampel suhu lingkungan kelainan NTC, input ultra-tinggi tegangan. |
2. Isolasi performance
2.1 Isolasi Impedansi
| input-to-output |
Tegangan uji 500VDC, resistensi isolasi ≥2M (tekanan atmosfer normal, suhu kamar, kelembaban relatif < 90%, tidak ada kondensasi) |
| Masukan ke daerah yang dilindungi | |
| Output ke daerah yang dilindungi |
2.2 Tahan terhadap tegangan tinggi
| input-to-output | Tegangan DC 4240VDC1menit ≤1mA |
|
Input untuk wilayah yang dilindungi |
Tegangan DC 2120VDC 1 menit ≤1mA |
|
Output untuk wilayah yang dilindungi |
Tegangan DC setara 710VDC 1 menit ≤1mA |
Catatan: Jika sirkuit memiliki perangkat perlindungan petir, uji tegangan harus dilakukan setelah pembukaan tabung celah listrik, saluran masukan harus terhubung pendek (L & N) bersama-sama,dan semua garis output harus pendek terhubung satu sama lain.
3. Standar keselamatan
Keamanan catu daya memenuhi standar berikut:
GB4943
IEC/EN60950 IEC/EN62368-1
Sertifikasi keamanan catu daya:
Sertifikasi CE (persyaratan LVD dan EMC Directive)
