Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Weight: | ≤20kg (without rectifiers) | Input capacity: | 1×125A/2P |
| Menyoroti: | Sistem Catu Daya untuk Kabinet Telekomunikasi Luar Ruangan,Penyearah Untuk Telekomunikasi,Sistem rectifier untuk telekomunikasi |
||

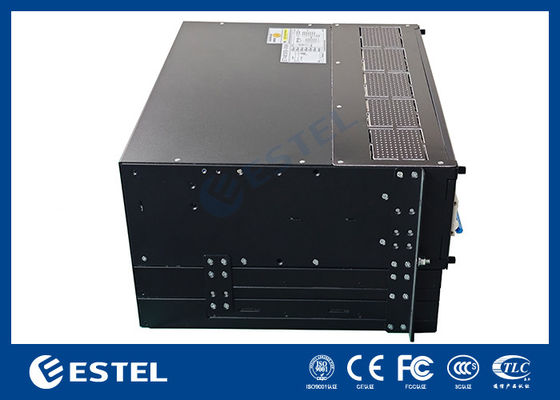

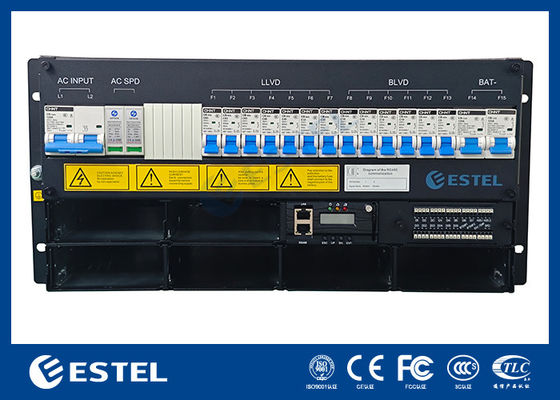

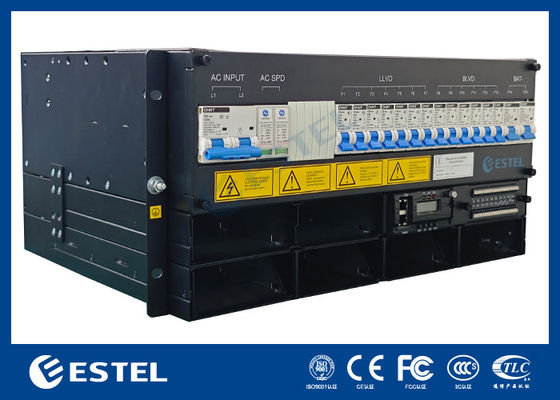

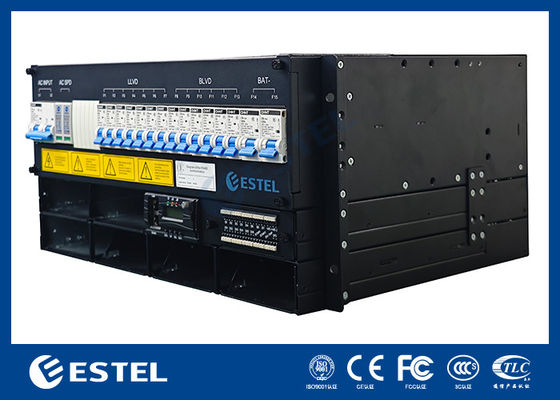

Sistem Daya Tertanam 5U
1.Pengantar
ESTEL ET48300 M5E65A adalah catu daya kompak tertanam baru, menampilkan desain arsitektur baru yang memberikan ukuran kecil dan kepadatan daya tinggi (hingga 24KW dalam 5U).Sistem ini memprioritaskan fleksibilitas pelanggan.
Desain kompak tinggi 5U untuk memenuhi kebutuhan aplikasi kritis transmisi serat dan gelombang mikro, perangkat akses, saklar.Kabel adalah akses depan dengan MCB dan busbar.The MR48 seri rectifiers dipasangkan dengan MC2600 controller menjamin aman, handal, dan operasi yang fleksibel.Dibangun di atas teknologi yang terbukti ESTEL, seri MR48 siap untuk memenuhi tuntutan masa depan.
Fitur Utama
2.Skenario Aplikasi
3Spesifikasi
| Model Produk | ET48300 M5E65A | ||
| Sistem | Dimensi ((mm) | 482.0 ((W) * 350 ((D) * 5U ((H) | |
| Berat badan | ≤20kg (tanpa pengorek) | ||
| Mode pendinginan | Pendinginan alami | ||
| Modus pemasangan | Diinstal pada rak 19 inci atau di dalam lemari | ||
| Modus kabel | Inlet atas dan outlet atas | ||
| Mode pemeliharaan | Pemeliharaan depan, perubahan kelas modul pendukung | ||
| Tingkat perlindungan | IP20 | ||
| Distribusi AC | Modus input | 220Vac ((L-L) | |
| Kapasitas input | 1×125A/2P | ||
| Jangkauan tegangan masuk | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| Distribusi DC | Tegangan output | -43~-58VDC, nilai nominal: -53.5VDC | |
| Kapasitas maksimum | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| Pemutus baterai | 2×125A/1P | ||
| Pemecah beban |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Modul Pengoreksi | Tegangan masukan | 85VAC~300VAC, bernomor 220VAC | |
| Efisiensi | ≥96% @nilai puncak | ||
| Kekuatan nominal | 3000W ((176~300VAC) | ||
| Suhu kerja | -40°C~+75°C (kekuatan penuh di bawah 50°C) | ||
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| Berat badan | ≤2kg | ||
| Mode pendinginan | Pendinginan paksa dengan kipas | ||
|
Pengontrol
|
Masukan sinyal | 4 AI (3 suhu baterai, 1 suhu lingkungan),6 DI (SPD, 6 DI umum) | |
| Keluarnya alarm | 6 kontak kering | ||
| Pelabuhan komunikasi | Antarmuka LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Mode Tampilan | LCD | ||
| Lingkungan | Suhu operasi | -40°C~+75°C (Ketika beroperasi dengan beban penuh, suhu tidak lebih tinggi dari 50°C) | |
| Suhu penyimpanan | -40°C~+75°C | ||
| Kelembaban operasi | 0% ~ 95% ((tidak kondensasi) | ||
| Ketinggian | 0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, suhu operasi maksimum menurun 1°C ketika ketinggian meningkat 200m.) | ||
4.Sistem Daya TertanamDiagram
5.MR483000HG2B-CS
| Input AC | Output DC | ||
| Tegangan masukan (nominal) | 110VAC/220VAC | Tegangan Keluar | -42 sampai -58VDC,diperkirakan: -53.5VDC |
| Jangkauan Tegangan Masuk | 85 sampai 290VAC | Efisiensi Puncak | > 96% |
| Max Input Current (Arus Masuk Maks) | 18A | Kapasitas Maksimal | 3000W |
| Frekuensi input | 45 sampai 65Hz | Arus Keluar Maksimal | 56.1A |
| Faktor Daya | ≥ 0,99 (220VAC @ 20% sampai 100% beban) | THD | ≤ 5% @ 50% sampai 100% beban |
| Kontrol dan Pemantauan | Lingkungan | ||
| Protokol Komunikasi | Bisa | EMC | EN55032 kelas B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| LED | Hijau-normal; kuning-alarm; merah-fault | Keamanan | UL62368-1;EN62368-1;IEC62368-1 |
6.MR484000SG1-GS
l Efisiensi maksimum > 96,5%
l Pengurangan daya dari 45°C sampai 75°C
l Daya keluaran terdeteksi pada < 176VAC
l Kapadatan daya tinggi
| Input AC | Output DC | ||
| Tegangan masukan (nominal) | 110VAC/220VAC | Tegangan Keluar | -42 sampai -58VDC,diperkirakan: -53.5VDC |
| Jangkauan Tegangan Masuk | 85 sampai 290VAC | Efisiensi Puncak | > 96,5% |
| Max Input Current (Arus Masuk Maks) | 26A | Kapasitas Maksimal | 4350W |
| Frekuensi input | 45 sampai 65Hz | Arus Keluar Maksimal | 81.3A |
| Faktor Daya | ≥ 0,99 (220VAC @ 20% sampai 100% beban) | THD | < 3% @ ≥ 50% beban |
| Kontrol dan Pemantauan | Lingkungan | ||
| Protokol Komunikasi | Bisa | EMC | EN55032 kelas B; EN55035; IEC61000-3-11; IEC61000-3-12 |
| LED | Hijau-normal; kuning-alarm; merah-fault | Keamanan | UL62368-1;EN62368-1;IEC62368-1 |
7.MC2600 Kontroler
Pengantar
MC2600 adalah pengontrol daya DC generasi baru yang dikembangkan oleh Megmeet. Pengontrol mengadopsi AR 32-bit cortex-M4CPU sebagai prosesor utama.mudah digunakan, dan antarmuka yang mudah digunakan, Fungsi manajemen daya HBrid yang kuat termasuk manajemen diesel, VRLA dan baterai ion itium dan modul surya.
Fitur Utama
Pengukuran
24 x analog & 9 x digital imput pembacaan termasuk: tegangan sistem, beban arus, arus baterai, suhu baterai, 8 * Dl, 8 * D0, dll
Komunikasi
Kontroler berkomunikasi dengan komputer host dalam 2 mode: Rs485 dan ethernet (WEB atau SNMP).Mengunduh log data dan riwayat alarm tersedia melalui browser WEB. Komunikasi antara pengontrol dan rectifiers dan modul surya memanfaatkan komunikasi CAN.
Protokol SNMP mendukung port GET, SET dan TRAP 4xRs485 untuk baterai BMS, DG atau perangkat fungsi ekstensi
Log riwayat alarm
1000 log riwayat alarm peristiwa, FlFO untuk analisis sistem
Sistem Statrs Log
1000 catatan dari output tegangan dan beban arus pembacaan, dan 50 catatan dari pembacaan tes baterai historis
LCD&LED
128 x 32 layar LCD untuk status akses, alarm, pengaturan pengguna; LED hijau/kuning/merah menunjukkan status operasi dan alarm
Pengelolaan Baterai
Pengelolaan Baterai
Alarm/Kejadian
8.MC2900 Kontroler
Pengantar
Mc2900 adalah pengontrol daya DC generasi terbaru yang dikembangkan oleh Megmeet. Hal ini didasarkan pada ARM Cortex-A8 CPU, 256Nflash, 512M SRAM dan sistem operasi linux. Mc2900 menawarkan yang lebih kuat, user-friendly,dan antarmuka yang mudah digunakanKontroler menyediakan fungsi manajemen pengoreksi, modul surya, modul angin, modul DC/DC, modul HVDCdiesel, baterai VRLA dan baterai lithium-ion.
Fitur Utama
Pengukuran
22 x analog & 12 x digital imput pembacaan termasuk: tegangan sistem, beban arus, arus baterai, suhu baterai, suhu lingkungan, kelembaban lingkungan, 12 * Dl 8 * DO. dll
Komunikasi
Kontroler berkomunikasi dengan komputer host dalam 2 mode: Rs485 dan Ethernet (TcP/p, UDp, https dan SNMp).Mengunduh riwayat operasi dan riwayat alarm tersedia di WEB browserKomunikasi antara pengontrol dan rectifier dan modul surya menggunakan komunikasi CAN.
Protokol SNMP mendukung port GET, SET dan TRAP 4xRS485 untuk BMS baterai, DG atau papan fungsi ekstensi
Log riwayat alarm
200000 alarm sejarah dan 100000 peristiwa sejarah
Sistem Statrs Log
5000 log tes baterai, 5000 log pengisian baterai, 5000 log pelepasan baterai, 5000 log operasi DG
LCD&LED
Tampilan layar LCD 128 x 160 untuk mengakses kondisi operasi saat ini, alarm, pengaturan pengguna; LED hijau/kuning/merah menunjukkan status operasi dan alarm
Pengumpulan dan Pengelolaan
Pengelolaan Baterai
L Pengelolaan boot dan float
l Pengelolaan batas arus muatan
L Kompensasi suhu
l LVD
l Tes baterai
l Perhitungan tegangan titik tengah
Aku memotong puncak
l Pengelolaan baterai lithium
l Berganti sesuai dengan kapasitas baterai
Aku beralih sesuai dengan tegangan baterai
l Uji DG
l Perhitungan bahan bakar yang tersisa
L Manajemen prioritas input energi
l Pengendalian penghematan energi pengoreksi
l Rotasi pengoreksi
Alarm/Kejadian
