Frekuensi masukan: | 45Hz ~ 66Hz (dinilai 50Hz/60Hz) | Kapasitas Nominal: | 3000W (176VAC ~ 290VAC) |
---|---|---|---|
Tegangan Masukan AC: | 85VAC ke 290VAC | Port berkomunikasi: | Can Bus (CANH/CANL) |
Mata uang keluaran: | 42V DC ~ 58V DC (dinilai 53.5V DC) |
MR483000HG2B-GS Modul RectifierModul Rectifier
1. Pendahuluan Produk
MR483000HG2B-GS adalah perangkat catu daya yang mengubah tegangan AC standar menjadi 48Vdc yang stabil untuk
sistem catu daya komunikasi.
Untuk kapasitas beban yang lebih besar, modul rectifier dapat dihubungkan secara paralel, atau modul pemantauan independen tambahan dapat digunakan untuk kontrol cerdas.
Modul rectifier adalah unit modular plug-in yang dirancang agar kompatibel dengan rak dan kabinet.
1.1 Penampilan

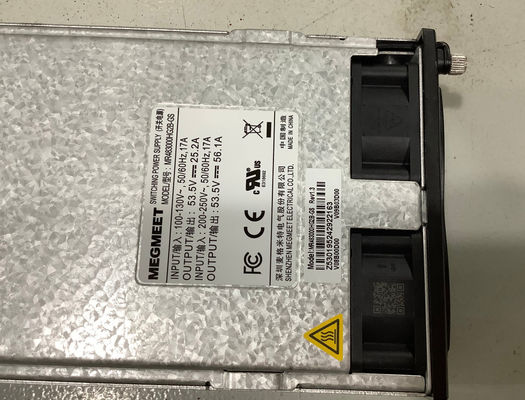

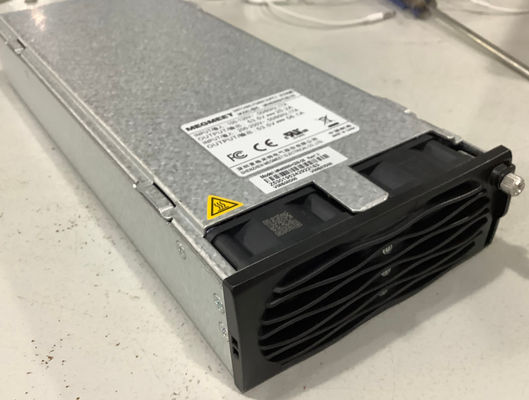

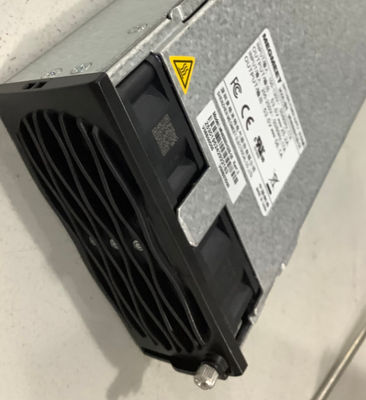

Gambar 1-1 Penampilan
1.2 Lingkungan Operasi
Indeks | Konfigurasi |
Pengoperasian suhu |
–10℃~+75℃ Catatan: Ketika suhu sekitar -10℃~ 55℃, ia bekerja secara normal; Pada 55℃~ 65 ℃, daya keluaran diturunkan secara linier menjadi 80% ;Pada 65℃~75℃, daya keluaran diturunkan secara linier menjadi 40%., Dan ketika sistem daya berada pada -40℃, ia dapat mulai secara normal setelah input dihidupkan. Bentuk gelombang tegangan keluaran tidak diperlukan. |
Suhu penyimpanan | –40℃~+75℃ |
Kelembaban relatif | 5%~95%(tanpa kondensasi) |
Ketinggian |
≤4000m(Ketika ketinggian berkisar dari 3000 m hingga 4000 m, suhu pengoperasian berkurang sebesar 1ºC untuk setiap tambahan 200 m) |
1.3 Karakteristik Listrik
Indeks | Input parameter |
Tegangan Operasi | 85Vac hingga 290Vac |
Frekuensi |
45Hz~66Hz; Nilai terukur adalah 50Hz/60Hz |
Arus input | ≤18A |
Faktor daya | ≥0.99(beban 220Vac@20%~100%) |
THD | ≤5%(beban 50%~100%) |
Indeks | Output parameter |
Tegangan keluaran |
42V DC~58V DC Nilai terukur adalah 53.5V DC |
Daya linier penurunan daya |
3000W( 176V AC~290V AC) 3000W~1250W( 175V AC~85V AC) |
Presisi tegangan yang diatur | ≤±0.6%Vo |
Riak dan noise | ≤200mVp-p( bandwidth≤20MHz) |
Daya siaga | ≤4W |
Durasi startup | 3s~8s( Mode mulai instan) |
Tahan-up output waktu |
>10ms |
Kebisingan telepon tegangan pembobotan |
≤2mV |
Kebisingan pita lebar Periksa apakah tegangan input normal |
≤50mV(3.4kHz~150kHz) ≤20mV(0.15MHz~30MHz) |
1.4 Karakteristik Mekanik
Indeks | 1.7 Deskripsi antarmuka |
Dimensi |
41.5mm( H)×106.4mm(W)×291mm( D) Catatan: Untuk slot design, silakan hubungi penjualan untuk model 3D dari modul Berat(Tanpa |
pengemasan) <2Kg |
Mode pendinginan |

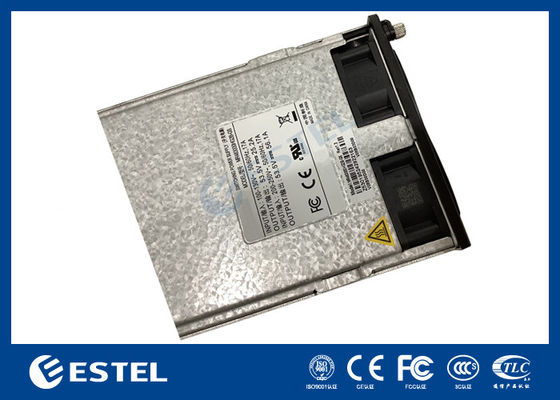

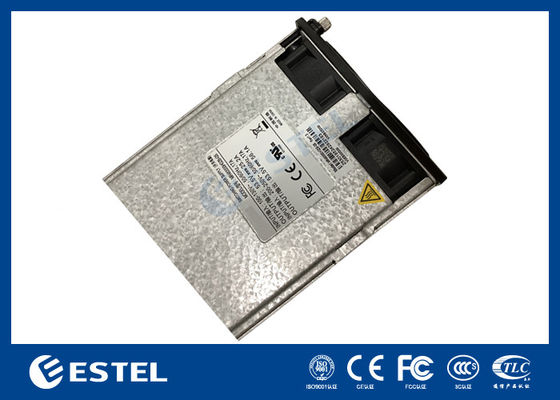

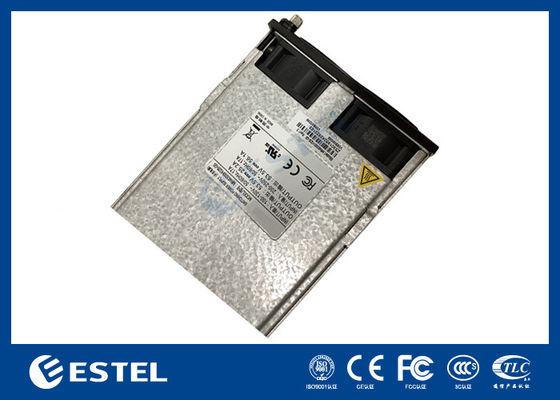

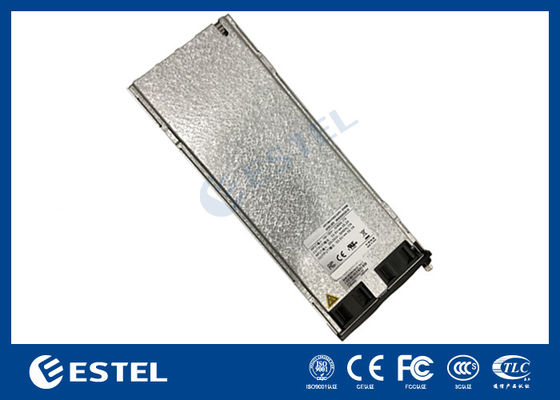

Pendinginan udara paksa, kipas internal (dengan fungsi pengaturan kecepatan linier) | Gambar 1-2 Gambar produk |
1.5 Karakteristik keluaran
176Vac≤Tegangan input≤290Vac&-10°C≤Suhu sekitar≤45°C
Arus keluaran(A)
Gambar 1-3 Kurva karakteristik keluaran
-10°C≤Suhu sekitar≤45°C
Tegangan input(VAC)
Gambar 1-4 Kurva Penurunan Tegangan Input
176Vac≤Tegangan input≤290Vac
Gambar 1-5 Kurva Penurunan Suhu
Gambar 1-6 Kurva efisiensi
1.6 Fitur lainnya
Item
Indeks | Perlindungan |
Keamanan Perlindungan tegangan lebih input | |
290Vac |
|
Tegangan input | <80±5Vac output matiPerlindungan tegangan kurang input |
Tegangan input | <80±5Vac output matiPemulihan tegangan kurang input |
Tegangan input>80~90VAC, pemulihan otomatis | Perlindungan tegangan lebih output |
Tegangan lebih internal: 58.5VDC~60.5 VDC, Dapat diatur melalui monitor |
|
|
|
![]() |
|
pembatasan perlindungan Keamanan/EMC/Surge |
Perlindungan hubung singkat output |
Dapat dihubung singkat untuk waktu yang lama, dan dapat dipulihkan secara otomatis setelah hubung singkat hilang. | Perlindungan suhu berlebih |
Dengan perlindungan suhu berlebih Keamanan/EMC/Surge |
Perlindungan |
Sertifikasi & Keamanan | |
Lulus sertifikasi CE,UL,UL-CB dan memperoleh sertifikat CB,UL,CE UL 62368-1 |
|
EN 55035 |
|
1. Pengantar modul | Keandalan |
MTBF
>500.000 jam (25℃) | |
Dapat didengar | Kebisingan |
Spesifikasi ≤55dB(A) (40℃) | |
1.7 Deskripsi antarmuka | Tabel 1 Definisi jari emas modul |
Pin
nomor
Deskripsi fungsi pin 1,2 | Output 48V- |
3,4 | Pra-pengisian |
5,6 | Output 48V+ |
7 | Kabel alamat grup rectifier |
8 | Kabel alamat dalam grup rectifier |
13 | CANL |
14 | CANH |
31,32 | grounding pelindung modul |
33,34 | Input AC netral( N) |
35,36 | Garis fase input AC( L) |
1.8 Pengantar panel modul | Tabel 2 Deskripsi lampu indikator modul rectifier |
Indikator
Indikator
Status |
Status Deskripsi status |
Solusi yang disarankan | Daya | indikator |
Hijau Mati |
Input AC modul normal |
tegangan lebih atau modul tidak dimasukkan pada tempatnya | Mati | Output terkunci karena |
Status normal, tidak ada tindakan yang diperlukan |
tegangan kurang, dll.) Periksa apakah input normal; jika input normal, ganti modul rectifier |
Berkedip 4Hz (4 kali/detik) |
||
Kesalahan alamat perangkat keras modul Periksa apakah modul dimasukkan pada tempatnya dan terkunci |
Alarm | Output terkunci karena | ||
Kuning Mati |
Tidak ada alarm abnormal |
Status normal, tidak ada tindakan yang diperlukan | Menyala | Output terkunci karena |
tegangan lebih atau modul tidak dimasukkan pada tempatnya |
Periksa apakah ventilasi modul diblokir dan apakah suhu sekitar normal |
Pemadaman dormansi (ketika modul dalam dormansi pemadaman, hanya indikator perlindungan yang menyala, dan |
||
modul tidak melaporkan alarm) Status normal, tidak ada tindakan yang diperlukan 290Vac |
Output terkunci karena |
|||
tegangan<300Vac Periksa apakah tegangan input normalPembatasan arus modul |
Status normal, tidak ada tindakan yang diperlukan | |||
Berkedip 4Hz | Output terkunci karena | |||
Kesalahan alamat perangkat keras modul Periksa apakah modul dimasukkan pada tempatnya dan terkunci |
0.5Hz | berkedip | ||
(1 kali/2s) Komunikasi antara modul dan bagian luar terputus Ganti modul rectifier atau |
modul pemantauan; periksa pengkabelan bus CAN dari sistem daya untuk kesalahan |
Indikator kesalahan Merah |
||
Mati |
Tidak ada alarm abnormal |
Status normal, tidak ada tindakan yang diperlukan | Menyala | Output terkunci karena |
tegangan lebih atau modul tidak dimasukkan pada tempatnya |
Cabut modul rectifier, tunggu lebih dari 1 menit, lalu masukkan kembali Tidak ada output yang disebabkan oleh kesalahan internal modul rectifier |
Ganti modul rectifier | ||
2. Panduan pengguna modul | Bab ini terutama memperkenalkan metode penggunaan yang benar dalam beberapa aplikasi modul rectifier, dan beberapa tindakan pencegahan selama aplikasi. |
2.1 Pemasangan modul
2.2 Fiksasi modul
Jika toleransi desain atau pemrosesan slot modul finishing tidak dikontrol dengan baik, modul tidak akan berfungsi dengan baik, rusak, dll. Disarankan untuk merancang sesuai dengan model 3D slot yang disediakan oleh Megmeet atau membeli slot modul yang diminta dari Megmeet.
2.3 Resistor Terminasi Bus CAN
Untuk memastikan kualitas komunikasi modul, bus CAN perlu menggunakan pengkabelan tipe-T, dan pengkabelan tipe-bintang tidak disarankan.
Perlu memasang resistor pencocokan 120-Ω pada kepala dan ekor bus CAN. Setelah menambahkan resistansi, resistansi bus CAN adalah 60 Ω .
Jika ada modul pemantauan atau komputer host pada bus CAN, Anda perlu mengonfirmasi apakah modul pemantauan atau bus CAN dari komputer host memiliki resistansi 120 Ω bawaan default, dan pastikan bahwa
impedansi bus CAN adalah 60 Ω .
2.4 Uji Hi-pot
Modul memiliki sirkuit proteksi petir bawaan, dan input L dan N memiliki tabung pelepasan gas ke ground. Jika uji tahan tegangan dilakukan, sekrup grounding dari sirkuit proteksi petir perlu dilepas (lingkaran merah pada gambar di bawah), jika tidak, itu akan menyebabkan uji tahan tegangan gagal.
Setelah uji hi-pot, ganti sekrup, jika tidak, modul dapat rusak akibat sambaran petir.
2.5 Desain proteksi petir
Modul rectifier memiliki sirkuit proteksi petir tingkat-D bawaan, yang dapat menahan arus petir dari bentuk gelombang 5KA 8/20μs. Jika sistem perlu melewati arus petir tingkat yang lebih tinggi, seperti tingkat-C (20KA 8/20μs) sambaran petir, sistem perlu memasang perangkat proteksi petir tingkat-C, dan ikuti prinsip klasifikasi desain proteksi petir, antara perangkat proteksi petir tingkat-C dan modul. Harus ada jarak yang cukup (jarak yang disarankan tidak boleh kurang dari 5M) atau pasang decoupler proteksi petir atau buat koil decoupling berongga. Jika tidak, modul rectifier dapat rusak saat tersambar petir; Jika sistem perlu memenuhi persyaratan proteksi petir tingkat yang lebih tinggi, seperti proteksi petir tingkat-B.
Perlu ada perangkat proteksi petir tingkat-C antara proteksi petir tingkat-B dan modul rectifier, dan harus ada jarak atau decoupling yang cukup antara berbagai tingkat proteksi petir.
2.6 Persyaratan Ventilasi
Modul rectifier didinginkan oleh kipas, dengan ventilasi paksa dari depan ke belakang. Desain rangka pemasangan modul rectifier harus memastikan bahwa modul rectifier terletak di ventilasi dan tidak terhalang, dan suhu udara yang masuk ke setiap modul rectifier tidak dapat melebihi rentang yang ditentukan dari suhu lingkungan kerja.
2.7 Penggantian modul
Modul rectifier dapat dicopot atau dipasang saat sistem daya berjalan (hot-swappable) untuk memudahkan pemasangan dan perawatan.
Langkah-langkah
1. Untuk mengganti modul, kendurkan sekrup pada pegangan modul (putar berlawanan arah jarum jam beberapa putaran untuk mengendurkan sekrup), putar pegangan 90 derajat ke posisi terbuka.
2. Pegang pegangan dan tarik modul dengan kuat dari rak.
3. Untuk mengganti modul, kendurkan sekrup pada modul (putar berlawanan arah jarum jam beberapa putaran untuk mengendurkan sekrup), putar pegangan 90 derajat ke posisi terbuka.
4. Masukkan modul ke posisi pemasangan rak dan dengan pegangan dalam posisi terbuka, dorong modul ke dalam rak.
5. Dorong pegangan ke panel depan modul untuk mengunci modul dengan aman ke rak, lalu kencangkan sekrup pada pegangan.
