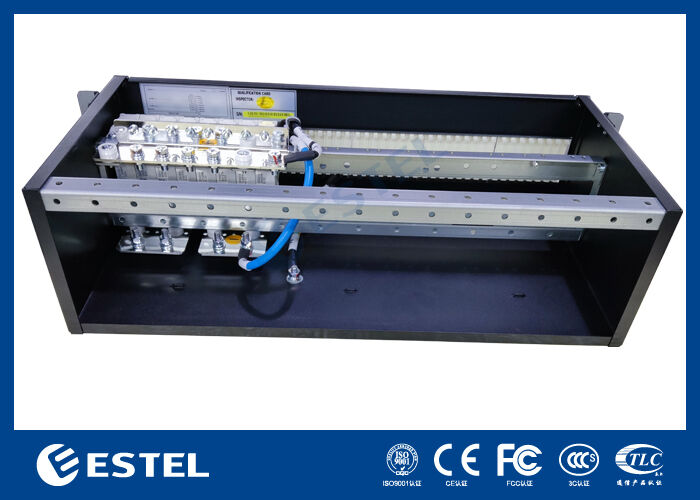

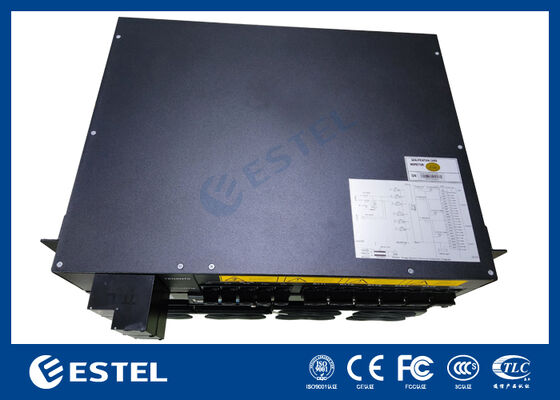

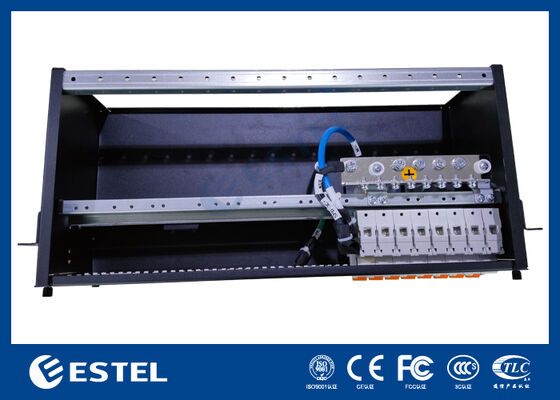

Smart 4U DC Power Shelf untuk Outdoor Telecom Enclosures Infrastruktur Wireless
Posisi Produk 4U DC Power Shelf untuk Telekomunikasi Luar
Ini adalah sistem listrik DC 48V yang sangat kompak yang dikembangkan untuk operator telekomunikasi, integrator sistem, dan penyedia infrastruktur yang membutuhkan pasokan DC yang stabil di ruang instalasi yang terbatas.Hal ini sangat cocok untuk lemari komunikasi luar, node FTTx, situs BTS kompak, peralatan backhaul nirkabel, dan kandang jaringan industri di mana jejak, pemeliharaan akses depan, dan keandalan sistem sangat penting.
Desainnya yang modular memungkinkan perluasan yang fleksibel karena beban situs tumbuh. Operator dapat memulai dengan lebih sedikit modul rectifier dan menambahkan kapasitas kemudian tanpa mengganti seluruh sistem,yang membantu mengontrol investasi awal dan menyederhanakan perluasan jaringan.
Efisiensi Ruang Tanpa Mengorbankan Fungsi
Profil 4U dirancang untuk lokasi di mana ruang rak terbatas tetapi daya DC yang dapat diandalkan masih diperlukan.Kotak telekomunikasi pinggir jalan, dan kandang tepi.
Operasi yang stabil dalam lingkungan daya yang tidak stabil
Dengan rentang input AC yang luas, sistem dapat terus beroperasi di bawah kondisi jaringan yang berfluktuasi yang sering ditemukan di lingkungan pedesaan, terpencil, atau jaringan campuran.Hal ini membuatnya cocok untuk penyebaran telekomunikasi terdistribusi di mana kualitas daya masuk mungkin tidak selalu ideal.
Pengelolaan Backup Baterai Dibangun
Kontroler ini mendukung pengisian baterai, manajemen float, kontrol ekualisasi, pemutusan tegangan rendah, dan pengawasan alarm, meningkatkan keandalan daya cadangan dan memperpanjang umur baterai.
Lingkungan Aplikasi Tipikal 4U DC Power Shelf untuk Telekomunikasi Luar Ruang
Kabinet telekomunikasi luar ruangan
Stasiun dasar nirkabel kecil dan situs repeater
Instalasi backhaul gelombang mikro / nirkabel
Sistem lalu lintas dan komunikasi pinggir jalan yang cerdas
Pemantauan keamanan, kontrol akses, dan jaringan pengawasan
Kabinet komunikasi utilitas dan simpul jaringan industri
Desain Utama 4U DC Power Shelf untuk Telekomunikasi Luar Ruang
Arsitektur rak-mount 4U yang kompak untuk penyebaran sensitif ruang
Mendukung modul rectifier hot-swappable untuk pemeliharaan cepat
Pengaturan kabel dan pemutus akses depan menyederhanakan pemasangan
Kontroler cerdas dengan alarm waktu nyata dan antarmuka komunikasi
Efisiensi tinggi mengurangi penumpukan panas internal dan biaya operasi
Desain distribusi DC yang fleksibel untuk beban telekomunikasi dan integrasi cadangan baterai
Kontrol kipas pintar menyesuaikan pendinginan sesuai beban dan suhu
Cocok untuk skenario telekomunikasi terdistribusi, industri, dan kekuatan tepi
Spesifikasi Teknis Utama 4U DC Power Shelf untuk Telekomunikasi Luar Ruang
Mesin & Instalasi
|
Artikel
|
Spesifikasi
|
|
Jenis Produk
|
Sistem daya DC 4U telekomunikasi modular
|
|
Format pemasangan
|
19 inci rak mount / kabinet integrasi
|
|
Dimensi
|
482 mm (W) × 260 mm (D) × 4U (H)
|
|
Berat bersih
|
≤ 18 kg
|
|
Desain Akses
|
Akses depan untuk kabel, pemantauan, dan perawatan
|
|
Metode pendinginan
|
Pendingin kipas cerdas
|
|
Tingkat Perlindungan
|
IP20
|
Input AC
|
Artikel
|
Spesifikasi
|
|
Jangkauan Tegangan Masuk
|
85 ‰ 300 VAC
|
|
Tegangan Masuk Nominal
|
220 VAC
|
|
Jangkauan Frekuensi
|
4566 Hz.
|
|
Faktor Daya
|
≥ 0.99
|
|
THD
|
≤ 5%
|
|
Perlindungan Masukan AC
|
Alarm overvoltage, undervoltage, surge, input abnormal
|
Output DC
|
Artikel
|
Spesifikasi
|
|
Tegangan output nominal
|
-48V DC
|
|
Jangkauan Tegangan Keluar
|
-42V sampai -58V DC
|
|
Kekuatan output maksimum
|
6 kW
|
|
Arus Keluar Maksimal
|
125 A
|
|
Kapasitas modul rectifier
|
2 kW per modul
|
|
Konfigurasi pengoreksi
|
Hingga 3 modul rectifier
|
|
Akurasi regulasi tegangan
|
≤ ± 0,5%
|
|
Peraturan beban
|
≤ ± 0,5%
|
|
Efisiensi Secara Umum
|
≥95,5%
|
Pengelolaan Baterai & Beban
|
Artikel
|
Spesifikasi
|
|
Mode Pengisian Baterai
|
Biaya float / biaya penyeimbangan
|
|
Perlindungan Baterai
|
Pemutus tegangan rendah (LVD), perlindungan polaritas terbalik
|
|
Kompensasi Suhu Baterai
|
Didukung (sensor opsional)
|
|
Distribusi Beban
|
MCB / sekring opsional sesuai dengan desain proyek
|
|
Cabang Baterai
|
1 ′′ 2 senar baterai opsional
|
|
Cabang beban DC
|
Dapat dikonfigurasi berdasarkan tata letak kabinet
|
Pemantauan & Komunikasi
|
Artikel
|
Spesifikasi
|
|
Jenis pengontrol
|
Unit pemantauan digital cerdas
|
|
Tampilan Lokal
|
Indikator status LCD / LED
|
|
Pelabuhan Komunikasi
|
RS485 / Ethernet
|
|
Protokol Opsional
|
SNMP / Modbus
|
|
Fungsi Alarm
|
Gagal AC, DC abnormal, kesalahan rectifier, kesalahan kipas, tegangan rendah baterai, suhu tinggi
|
|
Pemantauan jarak jauh
|
Didukung
|
Kinerja Lingkungan
|
Artikel
|
Spesifikasi
|
|
Suhu operasi
|
-25°C sampai +65°C
|
|
Suhu penyimpanan
|
-40°C sampai +70°C
|
|
Kelembaban Relatif
|
5%~95% (tidak kondensasi)
|
|
Tingkat Kebisingan
|
≤ 58 dB
|
Struktur terintegrasi ini membantu pelanggan mengurangi jumlah perangkat terpisah yang dibutuhkan di dalam lemari, membuat desain situs secara keseluruhan lebih bersih dan lebih mudah dirawat.
