Deskripsi Produk

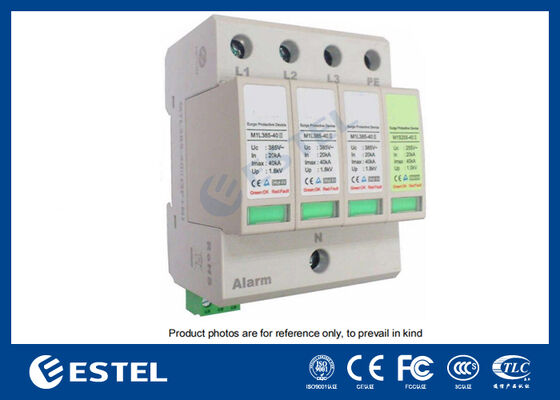

PeraturanM1L385-40 II Perangkat Perlindungan Surge (SPD)adalah sistem perlindungan listrik yang sangat dapat diandalkan yang dirancang untuk melindungi peralatan dari kondisi overvoltage dan lonjakan daya dalam sistem distribusi daya tegangan rendah.Perangkat ini dirancang khusus untuk aplikasi di mana baik overcurrent dan overheat perlindungan sangat penting, menawarkan perlindungan yang kuat untuk sistem listrik dan perangkat elektronik yang sensitif.

Model M1L385-40 II sesuai denganStandar perlindungan kelas Cdan mampu menahan arus lonjakan hingga40kA(8/20μs tes), sehingga cocok untuk digunakan dalam sistem distribusi listrik dan peralatan rentan terhadap lonjakan sementara.Pelabuhan alarm jarak jauh(tidak aktif kontak), menyediakan pengguna dengan kemampuan pemantauan real-time dan peringatan untuk kemungkinan kesalahan atau kegagalan, sehingga memastikan integritas sistem yang berkelanjutan dan mengurangi waktu henti.

Perangkat ini dirancang dengan dasar terintegrasi untuk pemasangan dan pemeliharaan yang mudah, biasanya dipasang pada35mm DIN rail, yang merupakan praktik umum untuk switchboard peralatan.Metode pemasangan ini memastikan bahwa SPD dapat dipasang dengan aman dalam sistem tanpa mengorbankan efisiensi keseluruhan pengaturan listrikPerangkat ini juga mendukungkabel fleksibelukuran mulai dari1.5 mm2 sampai 25 mm2untuk koneksi fleksibel, dan hingga35 mm2untuk koneksi kaku, mengakomodasi berbagai persyaratan instalasi.

Spesifikasi Utama

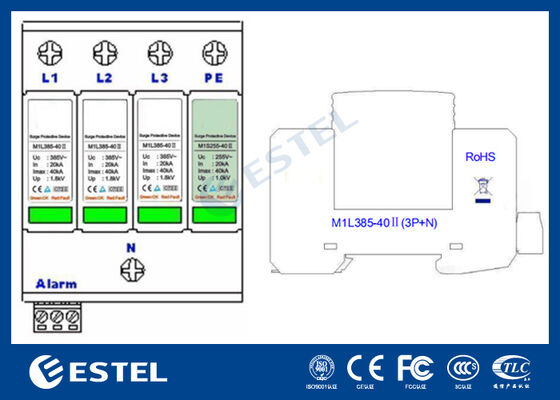

Model: M1L385-40 II (3P+N)

Tegangan kerja nominal:

230V/400VAC (L-N / N-PE)

Frekuensi Nominal: 48Hz sampai 62Hz

Tegangan operasi maksimum:

385V (L-N) / 255V (N-PE)

Nominasi arus pelepasan (dalam):

20kA (L-N; N-PE)

Arus pelepasan maksimum (Imax):

40kA (L-N; N-PE)

Tingkat Perlindungan Tegangan (Hingga):

1.8kV (L-N) / 1.0kV (N-PE)

Karakteristik Overvoltage Temporary (TOV):

5s pada 385V (L-N) / 400V selama 5 detik

1200V (L-PE) / 200ms untuk karakteristik kegagalan

arus sirkuit pendek:

25kArms

Ukuran untuk Koneksi Terminal:

1.5mm2 sampai 25mm2 (fleksibel) / 35mm2 (keras)

Arus maksimum untuk port alarm:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

Kelas tahan api kerang:

UL94 V-0

Kelas IP:

IP20

Sistem Pemantauan Alarm

PeraturanM1L385-40 IISPD memilikiPelabuhan alarm jarak jauhyang memberikan umpan balik waktu nyata mengenai status operasional perangkat.kontak tidak aktifdan membantu dalam menjaga efisiensi operasional dengan memperingatkan pengguna ketika pemeliharaan atau penggantian diperlukan, memastikan bahwa waktu henti peralatan diminimalkan.Fungsi alarm jarak jauh juga memudahkan integrasi ke dalam sistem pemantauan yang lebih besar, meningkatkan pengawasan infrastruktur penting.

Instruksi Pemasangan

Perangkat ini dirancang untuk dipasang oleh:profesional yang berwenangIni biasanya dipasang pada35mm DIN raildalam switchboard peralatan. SPD harus di kabelkan sesuai dengan instruksi berikut:

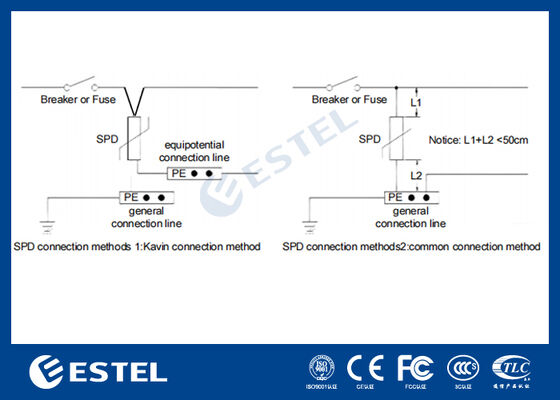

Metode koneksi: Sambungan paralel umum dapat digunakan untuk kabel, dengan maksimum16mm2kabel tembaga multi-strand. panjang total kabel koneksi tidak boleh melebihi0.5 meter.

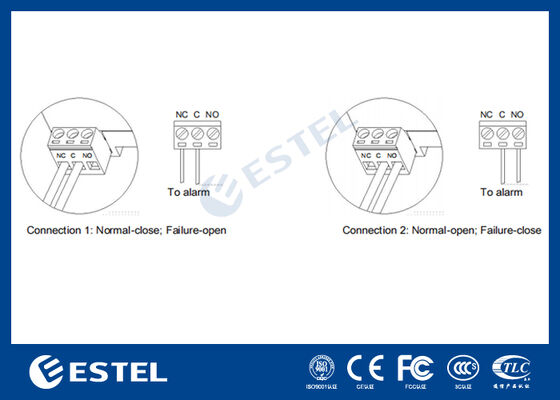

Peraturanterminal koneksi alarmUntuk pemantauan jarak jauh, pengguna harus menarik colokan kabel dan memasukkan kabel alarm ke lubang yang sesuai di colokan kabel,Kemudian masukkan colokan ke posisi aslinya dan kencang sekrup.

Dengan mengikuti petunjuk yang diberikan, perangkat dapat diintegrasikan ke dalam sistem listrik, memberikan perlindungan yang kuat terhadap lonjakan daya dan memastikan operasi yang berkelanjutan dan dapat diandalkan.

Manfaat dari M1L385-40 II Surge Protection Device:

Kapasitas arus gelombang tinggi: Dengan arus pelepasan maksimum40kA, SPD ini dapat menangani lonjakan daya yang signifikan dan tegangan transien, memberikan perlindungan yang sangat baik untuk peralatan sensitif.

Kemampuan pemantauan jarak jauh: yang tertanamPelabuhan alarm jarak jauhmemungkinkan pemantauan dan pemeliharaan yang mudah, memastikan bahwa setiap masalah dapat segera ditangani.

Pemasangan yang Mudah Digunakan: ThePemasangan rel DINSistem ini menyederhanakan pemasangan dan memudahkan integrasi ke dalam infrastruktur listrik yang ada.

Jangkauan Perlindungan Tegangan Luas: Mampu menahan tegangan hingga385V(L-N) dan255V(N-PE), membuatnya cocok untuk berbagai aplikasi dalam sistem distribusi listrik.

Kuat dan Aman: TheKerang tahan api (UL94 V-0)danPerlindungan IP20memastikan bahwa perangkat tetap aman dan tahan lama dalam berbagai lingkungan operasi.

Bidang Aplikasi:

Sistem Distribusi Daya: Melindungi sistem listrik dari kondisi overvoltage sementara yang dapat merusak komponen sensitif.

Peralatan telekomunikasi: Memastikan keamanan peralatan telekomunikasi dengan mencegah lonjakan dari dampak kinerja.

Sistem Listrik Industri: Melindungi mesin dan peralatan industri dari kerusakan listrik yang dapat menyebabkan downtime atau kerusakan.

Sistem Energi Terbarukan: Melindungi sistem energi matahari, angin, dan energi terbarukan lainnya dari gelombang listrik yang disebabkan oleh faktor eksternal.

Ringkasan

PeraturanM1L385-40 II Perangkat Perlindungan Lonjakanmenawarkan perlindungan yang sangat efektif untuk sistem listrik dan peralatan sensitif terhadap tegangan tinggi, lonjakan daya, dan kesalahan listrik.fitur pemantauan jarak jauh, dan mudah dipasang melaluiPemasangan rel DIN, ini adalah pilihan yang dapat diandalkan untuk aplikasi industri, telekomunikasi, dan distribusi listrik.
