Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Peringkat Masukan: | AC380V 3ph Wye150A maks. | Jumlah fasa/kawat: | 3ph / L1, L2, L3, N, PE |
|---|---|---|---|
| Faktor daya: | >0,98 | THD saat ini: | <5% |
| Kekuatan output: | 90kW (2 pistol) | Kisaran Tegangan Keluaran: | DC200V-1000V |
| Nilai arus keluaran: | 200A*2 | ||
| Cahaya Tinggi: | Stasiun Pengisian EV Ocpp,2 Stasiun Pengisian EV Senjata,Stasiun pengisian EV DC IP54 |
||
1. Parameter teknis
Produsen tidak bertanggung jawab atas kerusakan, kerugian, biaya atau pengeluaran yang terjadi
oleh pengguna EVSE (misalnya insinyur instalasi atau pemilik EVSE) jika
kerusakan, kerugian, biaya atau pengeluaran tersebut disebabkan oleh kegagalan untuk mematuhi instruksi keselamatan yang berlaku yang diberikan oleh produsen, termasuk, namun tidak terbatas pada:
• Pemadaman listrik atau gangguan pasokan listrik ke EVSE.
• Penumpukan kotoran atau masuknya zat asing ke dalam EVSE.
• Korosi komponen.
• Meningkatkan peningkatan atau modifikasi peralatan atau penggunaannya.
• Kerusakan pada perangkat lunak atau perangkat keras karena masalah keamanan TI, seperti tetapi tidak terbatas pada virus atau peretasan berbahaya dari sistem.
• Kerusakan atau kerusakan peralatan yang disebabkan oleh hama, serangga atau sejenisnya.
• Kerusakan atau kegagalan akibat kesalahan pada peralatan lain yang terhubung ke
ruang lingkup pekerjaan.
• Kerusakan atau kerugian yang disebabkan oleh bahaya seperti kebakaran, banjir, badai atau sejenisnya atau
tumpahan atau kebocoran bahan kimia atau zat berbahaya ke EVSE.
• Menelusuri kesalahan yang disebabkan oleh masalah dari sumber luar ruang lingkup pekerjaan.
• Pemasangan yang tidak profesional atau salah, pemasangan yang tidak sesuai dengan standar, atau pemasangan yang tidak mengikuti instruksi pemasangan yang terkandung dalam manual produk tertentu.
• Operasi yang tidak benar (mengingkari persyaratan teknis atau spesifikasi atau manual produk),kelalaian atau perbaikan yang dilakukan oleh Pemilik (atau pihak ketiga yang tidak diberi wewenang oleh TCHARGE).
• Ketidakpatuhan terhadap peraturan keselamatan yang berlaku atau standar hukum lainnya oleh pihak lain selain TCHARGE.
• Ventilasi EVSE yang tidak memadai.
• Operasi EVSE di luar kondisi desainnya.
• Pemindahan EVSE dari lokasi instalasi asli atau perubahan desain sistem secara keseluruhan.
• Hanya melakukan perubahan pada EVSE jika produsen menyetujui perubahan tersebut secara tertulis.
2Spesifikasi
| Nomor Item | 3P-90K-D2-150A-EU0 | |
|
Kekuatan input |
Peringkat input | AC380V 3ph Wye150A maksimal. |
| Jumlah fase / kawat | 3ph / L1, L2, L3, N, PE | |
| Faktor daya | > 0.98 | |
| THD saat ini | < 5% | |
| Efisiensi | > 95% | |
|
Kekuatan output |
Kekuatan output | 90kW (2 pistol) |
| Jangkauan tegangan output | DC200V-1000V | |
| Listrik output nominal | 200A*2 | |
| Keakuratan output | < 0,5% (tegangan dan arus) | |
| Perlindungan | Perlindungan | Over current, Under voltage, Over voltage, Residual current, Surge protection, Short circuit, Over temperature, Ground fault (Kehilangan arus, Kecepatan, Kecepatan, Kecepatan) |
| Antarmuka pengguna & kontrol | Tampilan | 10 ′′ layar sentuh |
| Bahasa pendukung | Bahasa Inggris (bahasa lain tersedia atas permintaan) | |
| Pilihan biaya | Opsi biaya yang akan diberikan atas permintaan: Biaya berdasarkan durasi, Biaya berdasarkan energi, Biaya berdasarkan biaya | |
| Lingkungan | Suhu operasi | minus 20 °C sampai +55 °C (mengurangi suhu di atas 55 °C) |
| Suhu penyimpanan | -40 °C sampai +70 °C | |
| Kelembaban | < 95% kelembaban relatif, non-kondensasi | |
| Ketinggian | Hingga 2000 m (6000 kaki) | |
| Mesin | Perlindungan masuk | IP54 |
| Pembungkus Perlindungan terhadap dampak mekanik eksternal | IK10 menurut IEC 62262 | |
| Pendinginan | Air dipaksa | |

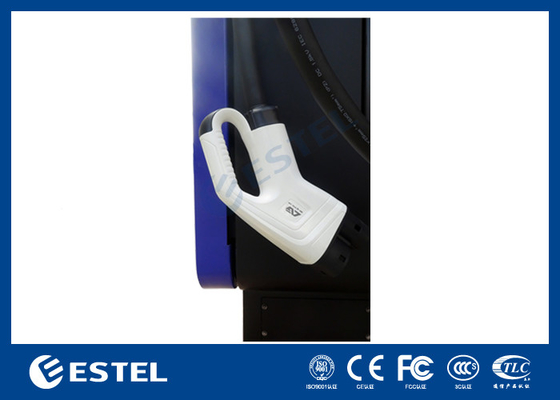

| Panjang kabel pengisian | 5m | |
| Dimensi (W*D*H) mm | 700*780*1720mm | |
| Berat badan | 300kg |
3Diagram Dimensi
4. kondisi instalasi
1Pengisi daya harus dipasang di atas fondasi beton datar, dengan pintu masuk kabel yang disediakan.
2Kemiringan vertikal kurang dari 5%.
3.Fix bagian bawah pengisi dengan delapan sekrup M8 tertanam di pondasi.
4.Menjaga jarak setidaknya 100 cm di sekitar pengisi daya untuk disipasi panas dan operasi
5- Sebuah awning direkomendasikan.

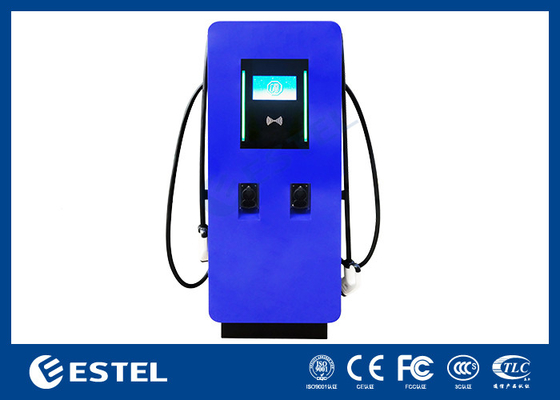

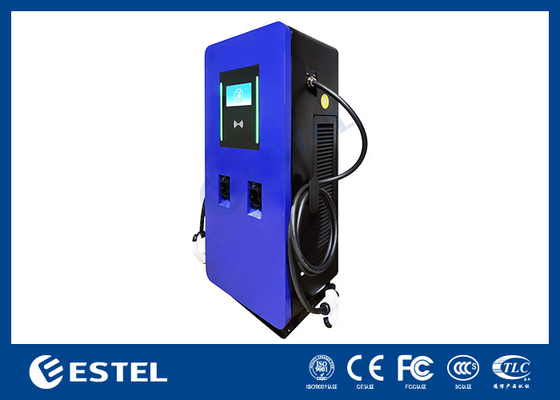

5. Rincian stasiun pengisian DC

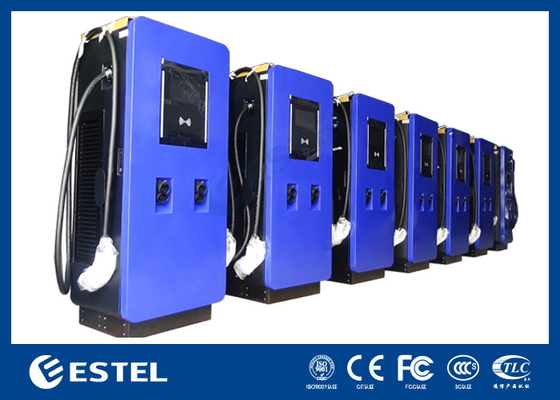

5. Proyek Show Kasus
6Pastikan bahwa pasokan listrik ke EVSE diputus.
• Tugas lainnya harus dilakukan oleh personil yang berkualitas.
• Menjaga jarak yang aman bagi orang yang tidak berwenang selama pembersihan atau perawatan.
• Pakailah alat pelindung diri yang tepat.
Jadwal pemeliharaan untuk pemilik
| Tugas | Frekuensi | Proses |
| Bersihkan lemari. | 4 bulan | |
| Periksa kerusakan pada kabel pengisian EV dan konektornya. | 3 bulan | |
| Periksa kerusakan pada lemari. |
6 bulan
|
|
| Ganti filter masuk udara. | 1 tahun | |
| Pastikan bahwa produsen melakukan pemeliharaan pada EVSE. | 1 tahun | |
|
Ganti fil outlet udara Terdengar. |
Setelah tahun pertama, kemudian 2 tahun |

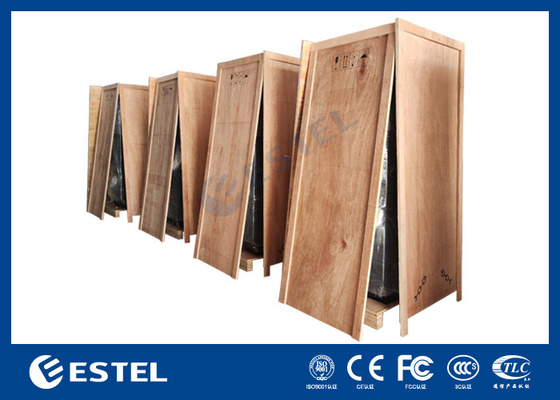

7- Kemasan.
