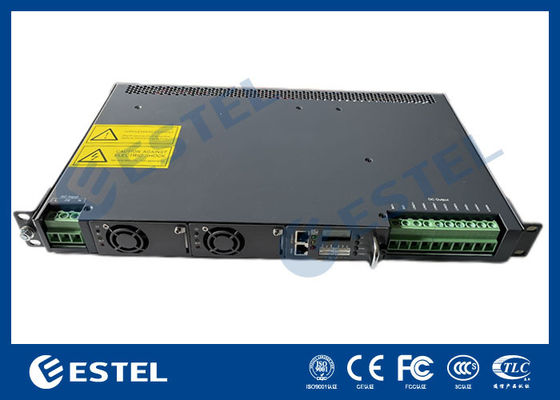

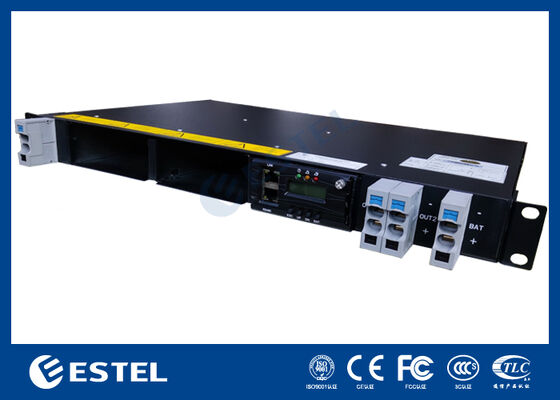

Sistem Tenaga DC Telekomunikasi Rack Mount 1U dengan Distribusi Terintegrasi dan Pengontrol Cerdas
Ikhtisar Produk Sistem Tenaga DC Telekomunikasi Rack Mount 1U
Sistem Tenaga DC Telekomunikasi Rack-Mount 1U dirancang untuk lokasi telekomunikasi, ruang jaringan, fasilitas edge, dan instalasi kabinet kompak yang memerlukan efisiensi ruang, output DC yang andal, dan distribusi daya terintegrasi. Tidak seperti catu daya penyearah standar, sistem ini menggabungkan input AC, distribusi DC, modul penyearah, pemutus baterai, pemutus beban, perlindungan lonjakan arus, dan pemantauan cerdas dalam struktur rak yang ringkas.
Sistem ini cocok untuk pemasangan rak standar 19 inci atau integrasi kabinet. Dengan desain 1U yang ramping, kabel saluran masuk dan keluar atas, serta pemeliharaan akses depan, produk ini sangat cocok untuk lemari telekomunikasi, tempat penampungan komunikasi jarak jauh, stasiun pangkalan kecil, dan ruang peralatan dengan ruang pemasangan terbatas.
Sistem ini mendukung konfigurasi penyearah modular dan dapat diperluas sesuai dengan kebutuhan beban proyek. Ini memberikan output DC yang stabil untuk peralatan telekomunikasi, perangkat transmisi, router, switch, hub jaringan, sistem cadangan baterai, dan beban komunikasi lainnya. Pengontrolnya mendukung layar LCD lokal, keluaran alarm, sinyal kontak kering, dan beberapa port komunikasi, membantu pengguna memantau pengoperasian sistem dan merespons kesalahan dengan cepat.
Fitur Utama Sistem Tenaga DC Telekomunikasi Rack Mount 1U
-
Struktur rak 1U yang ringkas untuk pemasangan kabinet telekomunikasi yang menghemat ruang
-
Input AC terintegrasi, distribusi DC, pemutus baterai, pemutus beban, dan perlindungan lonjakan arus
-
Desain penyearah modular dengan kapasitas sistem yang dapat diskalakan
-
Pemeliharaan akses depan untuk memudahkan pemeriksaan dan penggantian modul
-
Kabel saluran masuk atas dan saluran keluar atas untuk kabel kabinet yang lebih bersih
-
Fungsi pemutusan beban BLVD bawaan untuk perlindungan baterai
-
Perlindungan DC SPD untuk gangguan listrik akibat lonjakan arus dan petir
-

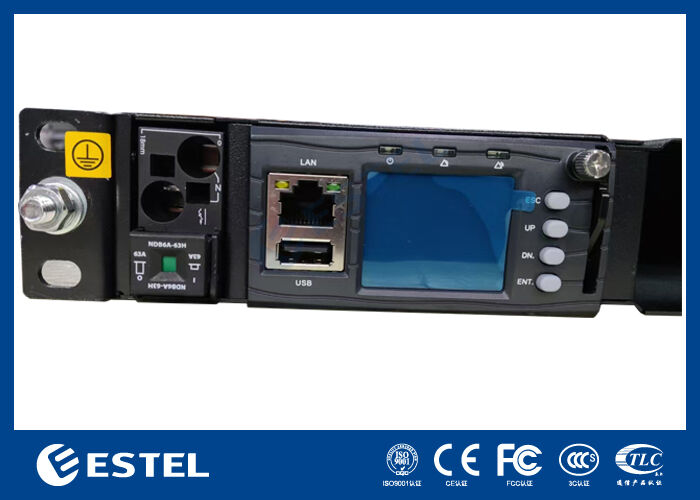

Pengontrol cerdas dengan layar LCD dan pemantauan sistem waktu nyata
-
Berbagai pilihan komunikasi termasuk LAN, USB, RS485, dan SNMP
-
Output alarm kontak kering untuk integrasi alarm situs
-
Kisaran suhu pengoperasian yang luas untuk lingkungan telekomunikasi yang keras
-
Cocok untuk lemari telekomunikasi, ruang jaringan, lokasi terpencil, dan infrastruktur edge
Spesifikasi Teknis Sistem Tenaga DC Telekomunikasi Rack Mount 1U
|
Barang
|
Keterangan
|
|
Jenis Produk
|
Sistem Tenaga DC Telekomunikasi Rack-Mount 1U
|
|
Struktur Sistem
|
Penyearah terintegrasi, distribusi AC, distribusi DC, pengontrol, baterai dan proteksi beban
|
|
Metode Instalasi
|
Pemasangan rak 19 inci atau pemasangan kabinet
|
|
Dimensi Sistem
|
482,6mm L × 350mm D × 44mm T
|
|
Berat Sistem
|
≤7kg tanpa modul penyearah
|
|
Metode Pengkabelan
|
Saluran masuk atas dan saluran keluar atas
|
|
Metode Pemeliharaan
|
Pemeliharaan depan dengan dukungan penggantian tingkat modul
|
|
Tingkat Perlindungan
|
IP20
|
|
Modus Masukan
|
Masukan AC satu fasa
|
|
Frekuensi Masukan
|
45–66Hz, diberi peringkat 50Hz / 60Hz
|
|
Kapasitas Masukan AC
|
1 × 63A / 1P
|
|
Rentang Tegangan Masukan
|
85VAC–300VAC, diberi nilai 220VAC
|
|
Rentang Keluaran DC
|
-43VDC hingga -58VDC, diberi nilai -53,5VDC
|
|
Kapasitas Sistem Maksimum
|
8kW, berdasarkan konfigurasi 4kW × 2
|
|
Daya Modul Penyearah
|
Modul penyearah 3kW
|
|
Efisiensi Penyearah
|
>96%
|
|
Faktor Daya
|
≥0,99 pada 220VAC, beban 20% –100%.
|
|

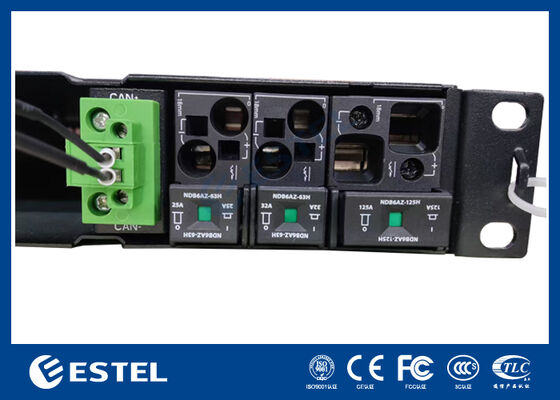

Pemutus Baterai
|
1 × 125A
|
|
Pemutus Beban
|
BLVD: 1 × 25A + 1 × 32A
|
|
Perlindungan Lonjakan DC
|
10kA / 20kA, 8/20μs
|
|
Pendinginan Sistem
|
Pendinginan alami untuk rangka sistem
|
|
Pendinginan Penyearah
|
Pendinginan paksa untuk modul penyearah
|
|
Masukan Sinyal Pengontrol
|
3 AI, 8 DI, 2 RS485
|
|
Keluaran Alarm
|
8 kontak kering
|
|
Pelabuhan Komunikasi
|
LAN, USB, RS485, SNMP
|
|
Modus Tampilan
|
layar LCD
|
|
Suhu Operasional
|
-40°C hingga +70°C
|
|
Suhu Penyimpanan
|
-40°C hingga +70°C
|
|
Kelembaban Pengoperasian
|
5%–95%, tanpa kondensasi
|
|
Ketinggian
|
0–3000m, diperlukan penurunan daya dari 2000m hingga 3000m
|
Penerapan Sistem Tenaga DC Telekomunikasi Rack Mount 1U
Sistem tenaga DC telekomunikasi yang dipasang di rak 1U ini cocok untuk stasiun pangkalan telekomunikasi, lemari komunikasi kompak, situs jaringan akses, ruang peralatan transmisi, node jaringan tepi, dan tempat penampungan komunikasi jarak jauh. Strukturnya yang ramping membuatnya berguna untuk proyek-proyek di mana ruang kabinet terbatas namun daya DC yang andal dan fungsi distribusi masih diperlukan.
Ini juga dapat digunakan untuk peralatan jaringan seperti router, switch, hub komunikasi, perangkat transmisi serat optik, peralatan komunikasi gelombang mikro, dan sistem daya cadangan yang didukung baterai. Untuk lokasi terpencil atau fasilitas telekomunikasi kecil, pemutus baterai, pemutus beban, pelindung lonjakan arus, dan pengontrol pemantauan terintegrasi membantu menyederhanakan desain sistem dan mengurangi kebutuhan akan komponen eksternal terpisah.
