220V AC RS232 Sistem Pemantauan Lingkungan EMU

19 inci Rack-mount Lingkungan Monitoring System 220V AC Atau 48V DC Power Supply

1Profil produk

Unit Pemantauan Lingkungan adalah host pemantauan jaringan yang dirancang untuk ruang jaringan terintegrasi yang mengintegrasikan pemantauan UPS dan lingkungan daya yang diperluas.Mengadopsi gaya desain rack-mount 19 inci yang populer, mendukung pasokan listrik 220V AC atau 48V DC, mendukung nilai switching lebih dari 12 arah, output kontrol relay multi-way dan ekspansi suhu lingkungan dan kelembaban,dengan fungsi pemantauan dan kontrol SMS, lebih aman dan lebih dapat diandalkan. ini akan menjadi pilihan terbaik untuk ruang tugas modern tanpa awak.

2.Fitur produk

1. Sumber daya kerja: mendukung sumber daya AC 220V atau DC 48V, lebih banyak digunakan.

2. Antarmuka universal RS232: akuisisi sinkron data UPS real-time.

3. Pemantauan jaringan jarak jauh SNMP: dengan antarmuka jaringan dan tampilan halaman web intuitif untuk pemantauan jarak jauh.
4. Pemantauan terintegrasi lapangan Modbus: Dengan antarmuka 485, menggunakan protokol modbus yang populer, dapat mewujudkan pemantauan terintegrasi ruang non-jaringan,membentuk data pemantauan ruangan tunggal atau multi-ruang sinkron, dan layar sentuh 7 inci opsional sebagai tampilan.

5. Output kontrol relay 6 arah: antarmuka kontrol output yang fleksibel, yang dapat mewujudkan output daya kontrol dan mode switch pasif, seperti kipas kontrol,AC dan perangkat pemutar daya lainnya yang sesuai.

6. Deteksi input nilai switching 15 arah: Ini dapat digunakan untuk memantau berbagai peralatan lingkungan ruangan seperti asap, banjir, kontrol akses, magnetisme pintu, dll.

7. Antarmuka interaksi manusia-komputer: Layar lebar LCD memudahkan pengguna untuk mengkonfirmasi pengaturan parameter dan operasi sistem.

8. Fungsi indikasi LED: pemahaman yang lebih intuitif tentang status operasi situs peralatan GSM.

9. 4 cara nilai analog: dapat digunakan dengan berbagai pemancar untuk mencapai daya, suhu, tekanan dan aspek lain dari deteksi; rentang input: 0-5V.

10. Dibangun dalam modul GSM: Dukungan GSM dua frekuensi, 900/1800MHz; mewujudkan fungsi remote SMS alarm melalui SMS.

11. Mendukung berbagai protokol UPS: APC, MGE, Eaton, SANTAK, KSTAR, KELONG dan banyak merek domestik dan asing lainnya.

3Persyaratan konfigurasi instalasi

1. UPS dengan antarmuka komunikasi RS-232;

2. Komputer (dengan hak administrasi) dengan antarmuka komunikasi RS-232 dan kartu adaptor Ethernet 10M/100M untuk pengaturan parameter awal;

3. lingkungan jaringan lengkap;

4. Serangkaian opsi ekspansi fungsi untuk pemantauan jaringan, pemantauan, dan manajemen daya UPS dan lingkungan ruang komputer dan periferal (opsional).

4.Panel Pambuka Dan Pengkabelan Port Definisi

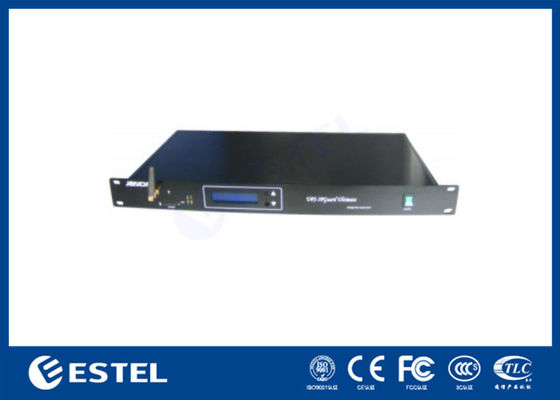

Panel depan:

• Kekuatan: saklar on/off;

• P:Menjaga kecerahan konstan selama operasi normal;

• R: Indikator berjalan; berkedip satu kali per detik selama operasi normal;

• S: Lampu status pengiriman SMS; lampu menjaga kecerahan konstan ketika perangkat tidak aktif, dan lampu berkedip ketika perangkat sibuk;

• E: Indikator modul GSM; dimulai saat berkedip, dan mulai berkedip setiap dua detik;

• RESET: tombol reset; tekan panjang selama lebih dari 3 detik untuk mengatur ulang modul GSM.

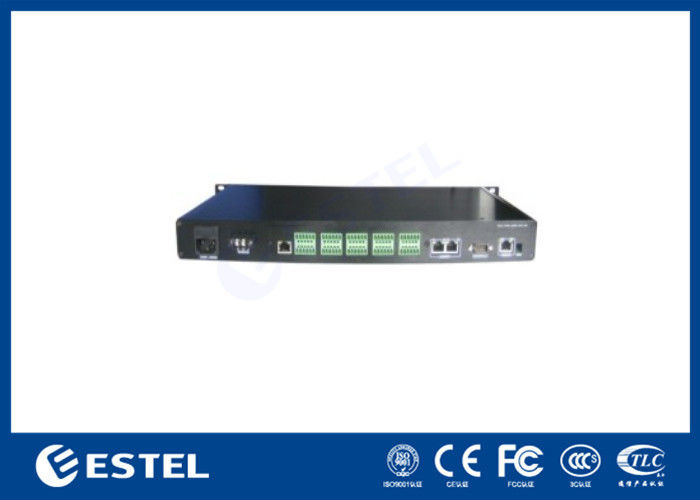

Panel belakang:

• AC220V-50(60)Hz: Masukan AC 220V ((opsional)

• DC48V/2.5A: Masukan DC 48V ((opsional)

• RS485/EXT: port komunikasi RS485, digunakan untuk memperluas suhu dan kelembaban lingkungan pemantauan atau perangkat lainnya;

• RS232/Device: Serial port communication interface untuk konfigurasi parameter dan permintaan informasi UPS dengan PC;

• Ethernet: antarmuka Ethernet UTP 10/100M RJ45;

• Default: konfigurasi IP; mengembalikan IP default ketika NO.1 menunjuk ke bawah.
