Sistem Daya DC dengan Manajemen Jauh Terintegrasi untuk Jaringan Telekomunikasi

Ringkasan Produk

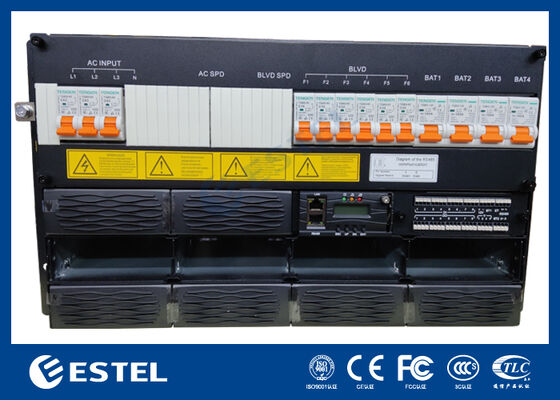

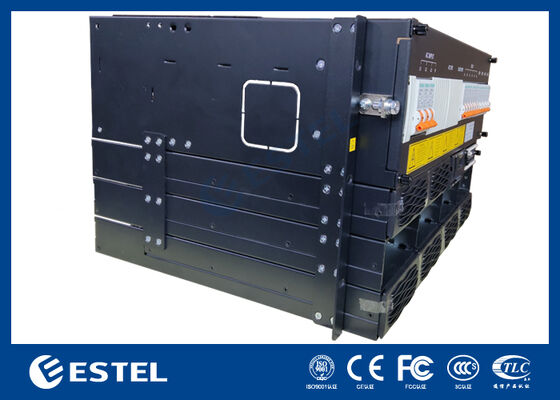

ET48400Sistem daya rak DC menyediakan solusi daya DC berkapasitas tinggi dan tangguh yang dirancang khusus untuk infrastruktur telekomunikasi, operasi pusat data,dan aplikasi industri yang membutuhkan distribusi daya DC yang andal. Ini menerima input tiga fase 380VAC dan memberikan output DC yang stabil yang dapat disesuaikan antara 43VDC hingga 58VDC, dengan titik operasi nominal 53,5VDC. Menawarkan kapasitas output maksimum 24kW,Sistem ini dapat diandalkan untuk mendukung instalasi dengan permintaan tinggi sambil mencapai efisiensi konversi daya lebih dari 96%.

Dengan desain modular dan redundant, sistem ini mendukung hingga 8 * 3000W modul rectifier yang dikonfigurasi untuk redundansi N + 1, dengan setiap modul kompak beratnya kurang dari 2kg.Pengoreksi menggunakan pendinginan udara paksa, mencapai faktor daya hampir satu (≥ 0,99), dan mempertahankan distorsi harmonik total yang rendah (THDi ≤ 5%) untuk konversi daya yang efisien dan bersih.dan perlindungan masuk IP20, sasis yang dapat dipasang rack 6U menekankan keamanan operasional, kemudahan layanan, dan integrasi langsung ke dalam lemari standar 19 inci.

Panel distribusi DC dilengkapi dengan pemutus sirkuit baterai 4*100A/1P dan mencakup 2*skalable LLVD danFungsi Battery Low Voltage Disconnect (BLVD) untuk pengelolaan daya yang aman dan fleksibel.8 masukan status digital, dan 8 relay alarm kontak kering yang dapat dikonfigurasi. pemantauan dan manajemen jarak jauh diaktifkan melalui antarmuka RS232/485 dan SNMP,sementara tampilan LCD terintegrasi memungkinkan untuk melihat status lokal dan konfigurasi.

Dirancang untuk bekerja dalam kondisi yang menuntut, sistem ini beroperasi di rentang suhu yang diperpanjang dari 40 °C hingga +65 °C, mentolerir kelembaban relatif dari 5% hingga 95% (non-kondensasi),dan mempertahankan kinerja penuh di ketinggian hingga 3000 meterMenggabungkan arsitektur modular yang dapat diskalakan dengan keandalan yang terbukti,Sistem listrik DC 24kW ini berdiri sebagai solusi energi yang kuat dan dapat diskalakan untuk infrastruktur kritis di mana ketersediaan listrik adalah yang terpenting.

Sistem

• Dimensi: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• Berat: ≤25kg (tanpa pengoreksi)

• Mode pendinginan: pendinginan alami

• Mode pemasangan: Dipasang pada rak 19 inci atau di dalam lemari

• Mode kabel: Inlet atas dan outlet atas

• Mode pemeliharaan: pemeliharaan depan, perubahan kelas modul pendukung

• Tingkat perlindungan: IP20

Distribusi AC

• Modus input:380VAC tiga fase, 3*63A/1P+N

• Frekuensi masukan: 4566Hz, nilai nominal: 50Hz/60Hz

Distribusi DC

• Tegangan keluaran: 43 ~ 58VDC, nilai nominal: 53,5VDC

• Kapasitas maksimum:24kW ((8*3kw, redundansi N+1)

• Pemutus baterai:4*100A/1P

• Pemecah beban:

• LLVD*2: Digunakan dengan kotak distribusi

• BLVD:2*16A/1P+4*32A/1P

Pengoreksi

• Tegangan masukan:85VAC ~ 300VAC, nominal 220VAC

• Efisiensi: >96%

• Kekuatan nominal: 3000W (176~300VAC)

• Suhu kerja: ∼40 °C ~ +75 °C (kekuatan penuh di bawah 50 °C)

• Dimensi: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Berat: ≤2kg

• Mode pendinginan: pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤ 5%

• Kaluaran DC: 43 ~ 58VDC, bernomor 53,5VDC, maksimum 55A

Pengontrol

• Model: MC2600

• Masukan sinyal: 3 AI (3 suhu lingkungan), 8 DI

• Output alarm: 8 kontak kering

• Pelabuhan komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu operasi: 40 °C ~ + 65 °C (kekuatan penuh di bawah 50 °C)

• Suhu penyimpanan: ¥40°C ~ +70°C

• Kelembaban operasi: 5% ~ 95% (tidak kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam kisaran 2000m hingga 3000m, suhu operasi maksimum menurun 1 °C ketika ketinggian meningkat 200m.)
