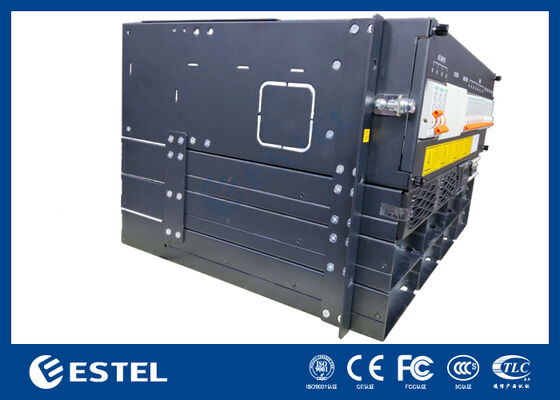

6U Telecom DC48V sistem daya rectifier dengan remote control terintegrasi

Ringkasan Produk

Dirancang untuk telekomunikasi yang menuntut, pusat data, dan aplikasi industri, ET48400-M5E86B DC Rack Power System memberikan daya DC yang tangguh dan berkapasitas tinggi.Ini menerima input tiga fase 380VAC, memberikan output stabil dan dapat disesuaikan dari 43VDC hingga 58VDC (biasanya 53,5VDC) pada kapasitas maksimum 24kW dan efisiensi melebihi 96%.

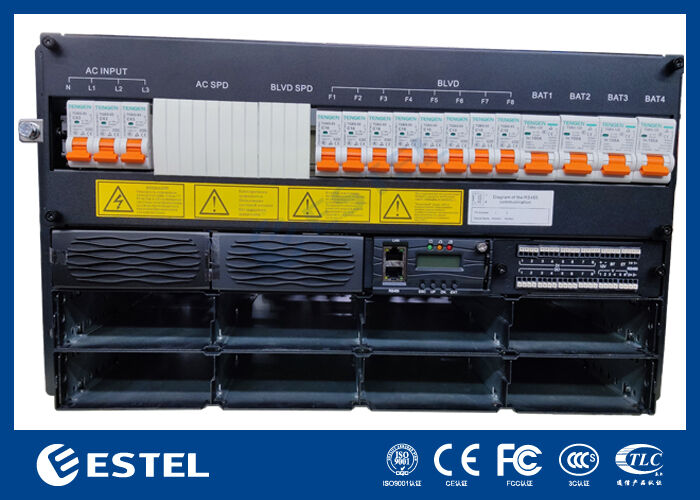

Desain modular mendukung redundansi N + 1 dengan hingga delapan modul rectifier 3000W, masing-masing menawarkan konversi efisiensi tinggi dengan faktor daya ≥ 0,99 dan THDi ≤ 5%.Ditempatkan dalam sasis 6U yang dioptimalkan untuk layanan dengan akses depan dan kabel panel atas, sistem menyederhanakan instalasi dan pemeliharaan. panel distribusi DC termasuk 4 * 100A / 1P pemutus sirkuit baterai, LLVD skalabel, dan BLVD untuk manajemen daya yang fleksibel.

Pengendali khusus dengan input analog / digital dan relay alarm yang dapat dikonfigurasi, bersama dengan antarmuka RS232/485 dan SNMP, menyediakan pemantauan lokal dan jarak jauh yang komprehensif.Dirancang untuk beroperasi secara andal di lingkungan yang ekstrim (~40°C sampai +65°C), hingga 95% RH, ketinggian 3000m), sistem ini menawarkan dasar daya yang kuat dan dapat diskalakan untuk infrastruktur kritis.

Sistem

• Dimensi: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• Berat: ≤25kg (tanpa pengoreksi)

• Mode pendinginan: pendinginan alami

• Mode pemasangan: Dipasang pada rak 19 inci atau di dalam lemari

• Mode kabel: Inlet atas dan outlet atas

• Mode pemeliharaan: pemeliharaan depan, perubahan kelas modul pendukung

• Tingkat perlindungan: IP20

Distribusi AC

• Modus input:380VAC tiga fase, 3*63A/1P+N

• Frekuensi masukan: 4566Hz, nilai nominal: 50Hz/60Hz

Distribusi DC

• Tegangan keluaran: 43 ~ 58VDC, nilai nominal: 53,5VDC

• Kapasitas maksimum:24kW ((8*3kw, redundansi N+1)

• Pemutus baterai:4*100A/1P

• Pemecah beban:

• LLVD*2: Digunakan dengan kotak distribusi

• BLVD:4*16A/1P+4*10A/1P

Pengoreksi

• Tegangan masukan:85VAC ~ 300VAC, nominal 220VAC

• Efisiensi: >96%

• Kekuatan nominal: 3000W (176~300VAC)

• Suhu kerja: ∼40 °C ~ +75 °C (kekuatan penuh di bawah 50 °C)

• Dimensi: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Berat: ≤2kg

• Mode pendinginan: pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤ 5%

• Kaluaran DC: 43 ~ 58VDC, bernomor 53,5VDC, maksimum 55A

Pengontrol

• Model: MC2600

• Masukan sinyal: 2 AI (2 suhu lingkungan), 8 DI

• Output alarm: 8 kontak kering

• Pelabuhan komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu operasi: 40 °C ~ + 65 °C (kekuatan penuh di bawah 50 °C)

• Suhu penyimpanan: ¥40°C ~ +70°C

• Kelembaban operasi: 5% ~ 95% (tidak kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam kisaran 2000m hingga 3000m, suhu operasi maksimum menurun 1 °C ketika ketinggian meningkat 200m.)
