IP55 32U Lemari Luar
Rincian Produk
lemari komunikasi luar ruangan
,lemari peralatan telekomunikasi
IP55 32U Outdoor Cabinet AC Pendingin / 19 Inch Rack Mount Double Wall Base Station Cabinet
1Spesifikasi
(1) Parameter teknis
| Artikel | Jenis | Parameter teknis |
| Struktur | Dimensi |
Dimensi eksternal H×W×D 1750×750×750mm; Dimensi internal H × W × D 1450 × 650 × 650 mm. (19 ¢, 32 U) |
| Tata letak | 1 kompartemen | |
| Metode Pemasangan Peralatan | 19 ′′ rak | |
| Pintu | Dengan satu pintu depan, dan kunci khusus anti pencurian tiga titik untuk lemari luar (kunci pendukung) | |
| Bahan | Baja galvanis, dinding ganda, dinding dalam tebal 0,8 mm, dinding luar tebal 1,5 mm, ada isolasi panas PEF 20 mm antara dua dinding. | |
| Struktur | Pemasangan | |
| Perlindungan Penembusan | IP55 | |
| Kontrol suhu | Pendinginan | AC220V AC220V dan kipas DC48V |
| Pencahayaan | Lampu LED | Lampu LED 48V (tidak bisa dipindahkan), dengan pemutus sirkuit pelindung |
| Suhu | Suhu | Suhu kerja: -40°C ~ +55°C |
| Suhu penyimpanan: -50°C ~ + 70°C | ||
| Suhu transportasi: -50°C ~ +70°C | ||
| Kelembaban | Kelembaban Relatif | 5% ~ 100% |
| Tekanan | Tekanan udara | 62kpa ~ 101kpa (mirip dengan ketinggian 0m ~ 5000m) |
| Intensitas Radiasi | Intensitas Radiasi Matahari | 1120 × ((1±5%) W/m2 |
(2) Daftar Aksesoris
| Tidak, tidak. | Artikel | Jumlah | Satuan | Spesifikasi |
| 1 | Kabinet Telekomunikasi Luar Ruang | 1 | Set |
(1) Dimensi eksternal H×W×D 1750×750×750mm; Dimensi internal H × W × D 1450×650×650mm. (2) Satu kompartemen,termasuk rak peralatan 19. (3) Dengan satu pintu depan, dan kunci khusus anti pencurian tiga titik untuk lemari luar (kunci pendukung) (4) Baja galvanis, dinding ganda, dinding dalam tebal 0,8 mm, dinding luar tebal 1,5 mm, ada isolasi panas 20 mm PEF antara dua dinding. |
| 2 | AC | 1 | Set |
Sumber daya: AC220V, 50HZ Kapasitas pendingin: 1500W |
| 3 | Kipas angin langsung bantu | 2 | PC | DC48V |
| 4 | Sistem Pemantauan Lingkungan | 1 | Set |
1 × Unit pemantauan lingkungan,19 ‰, 1U; NEM-500,SNMP komunikasi 1 × sensor asap, 1 × sensor air, 1 × sensor suhu & kelembaban, 1 × sensor pintu, Sensor tilt & shock 1x. |
| 5 | Unit Distribusi Daya |
Kelas B tahan petir Input AC: 63A/2P ×1; Output AC: 16A/1P×4; DC Output: 16A / 1P × 4. Tinggi: 4U |
||
| 6 | Switch lampu LED | 1 | PC | Digunakan untuk mengontrol lampu LED on/off |
| 7 | Lampu LED | 1 | PC | DC48V |
| 8 | Paket | 1 | Set | Kasus Kayu |
2Aplikasi
ET7575175-EQ Outdoor Telecom Equipment Cabinet terutama digunakan di stasiun dasar komunikasi nirkabel, seperti layanan komunikasi/jaringan terintegrasi, sistem 4G,stasiun switch akses/transmisi, komunikasi / transmisi darurat, dll.
3. Cabinet Deskripsi
3.1Struktur KabinetDan Materi
Lemari adalah lemari peralatan, termasuk rak instalasi peralatan 19 ′′, dengan AC dan kipas di pintu depan.
3.2 Pintu dan Kunci Lemari
Pintu lemari menggunakan struktur tertanam dan perangkat batas pintu dapat membatasi sudut pembukaan kunci adalah kunci tiga titik yang tahan pencurian, mendukung gembok.Setiap pintu lemari termasuk sensor pintu terbuka, bekerja sama dengan unit pemantauan lingkungan.
4. Fitur
4.1 Lemari tahan debu, tahan matahari dan tahan hujan, yang digunakan di lingkungan luar ruangan.
4.2 Pendingin lemari menggunakan AC dan kipas.
4.3 Termasuk lampu pencahayaan -48VDC.
4.4 Layout lemari adalah wajar, yang akan memudahkan akses kabel, pemasangan dan grounding. Di bagian bawah lemari, ada lubang masuk secara individual untuk kabel listrik,Kabel sinyal dan kabel optik.
4.5 Semua kabel, penyegelan dan isolasi panas yang digunakan dalam lemari terbuat dari bahan tahan api.
4.6 Lemari termasuk rak instalasi standar 19 ′′.
4.7 Bahan: baja galvanis berkualitas baik
4.8 Pengolahan permukaan: degreasing, derusting, rustproof phosphating (atau galvanizing), berlapis bubuk.
4.9 Bantalan beban lemari: ≥600kg
4.10 Perlindungan penetrasi: IP55
4.11 Retardasi api: sesuai dengan GB5169.7 tes A
4.12 Kekuatan mekanik: setiap permukaan dapat menahan tekanan tegak > 980N; setelah pintu dibuka, ujung luarnya dapat menahan tekanan tegak > 200N.
4.13 Resistensi isolasi: resistensi isolasi antara perangkat pengetikan dan bagian tubuh kabinet tidak lebih rendah dari 2×104M/500V ((DC).
4.14 Tegangan tahan: tegangan tahan antara perangkat pengantar dan bagian tubuh kabinet tidak lebih rendah dari 3000V ((DC) / 1 menit.
5. Komponen Pemasangan
5.1 PDU dan unit pemantauan lingkungan dipasang di rak 19 ̊.
5.2 AC dan kipas dipasang di pintu lemari. AC secara otomatis mengontrol dua kipas ketika suhu di dalam lemari mencapai 35 derajat,kipas akan mulai bekerja secara otomatis.
6Desain anti pencurian.
6.1 Kunci tiga titik
6.2 Sambungan dan Pengaman
(1) Menggunakan anti-tergelincir longgar koneksi sebagai struktur dan pembawa koneksi.
(2) Pintu engsel menggunakan mode engsel bagian dalam. instalasi bagian dalam, penyesuaian bagian dalam, tidak ada sekrup luar dan pintu lemari tertanam, desain ini dapat melindungi lemari terhadap pencurian dan akses air.Gunakan anti-lenggang sambungan berujung sebagai struktur dan pembawa koneksi. bolt jangkar untuk memperbaiki lemari menggunakan panas dip bolt galvanis.

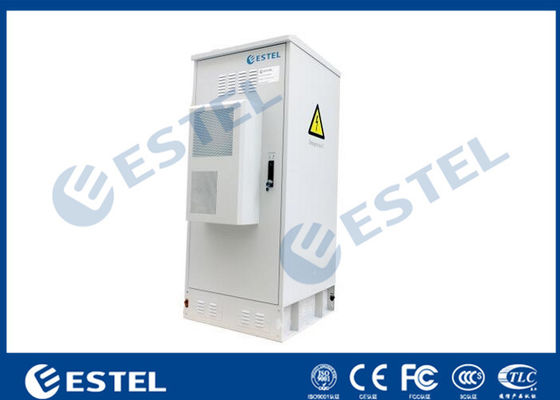

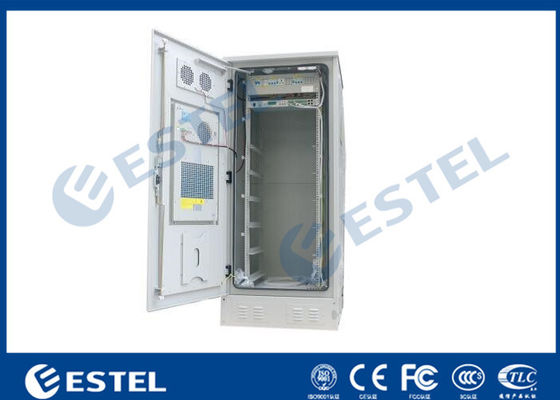

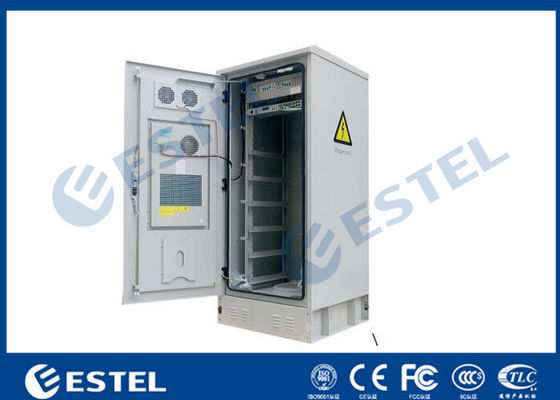

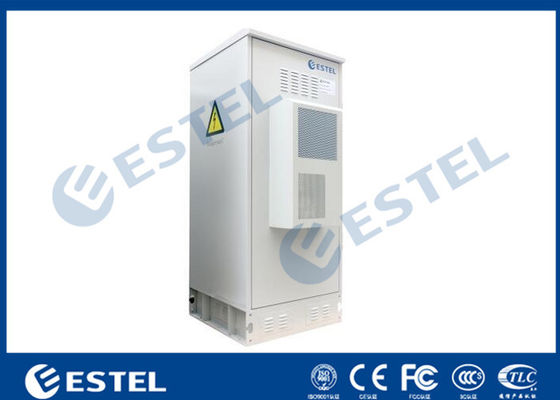

7. Gambar kabinet
-
