DC 60kw Dan AC 43KW Stasiun Pengisian Mobil Listrik EV Stasiun Pengisian
Rincian Produk
Stasiun pengisian mobil listrik DC 60kw
,Stasiun pengisian AC 43KW untuk mobil listrik
,Stasiun pengisian FCC EV
3 Gun Ocpp Dukungan DC60kw Dan AC43 Pengisi Daya Listrik Stasiun Mobil Ev Charge Ev Pengisi daya Stasiun
1Parameter teknis
Pengisi daya DC sesuai dengan IEC 61851-1:2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, IEC 61851-21-2:2018, GB/T18487.1-2015, dan standar komunikasi GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017.Protokol komunikasi dengan sistem manajemen pusat (CMS) sesuai dengan OCPP 1.6 berdasarkan arsitektur ARM dan platform Linux / Android.
Desain dasar dari seri pengisi daya DC ini sesuai dengan standar IEC dan standar nasional Cina.
Nomenklatur: E3P-60K-AD3-100A-EU01
| 3P | Masukan tiga fase |
| 100A | Kekuatan output nominal |
| AD3 | DC atau AC output dengan 3 konektor pengisian |
| DC100A AC63A | Arus nominal konektor pengisian |
| Keterangan: | Versi 02 |
2Spesifikasi
| Nomor Item | 3P-60K-AD3-100A-EU01 | |
| Masukan daya | Peringkat input | 400V 3ph 170A maksimal. |
| Jumlah fase / kawat | 3ph / L1,L2,L3,N,PE | |
| Faktor daya | > 0.98 | |
| THD saat ini | < 5% | |
| Efisiensi | > 95% | |
| Kekuatan output | Kekuatan output | Pistol DC: 60Kw + AC43KW |
| hanya satu DC pistol tersedia dalam sesi pengisian daya. | ||
| Rating output | 200V-1000V DC + AC380V | |
| Perlindungan | Perlindungan | Over current, Under voltage, Over voltage, Residual current, Surge protection, Short circuit, Over temperature, Ground fault (Kehilangan arus, Listrik, Listrik) |
| Antarmuka pengguna & kontrol | Tampilan | 10 ′′ layar sentuh |
| Bahasa pendukung | Bahasa Inggris (bahasa lain tersedia atas permintaan) | |
| Pilihan biaya | Opsi biaya yang akan diberikan atas permintaan: Biaya berdasarkan durasi, Biaya berdasarkan energi, Biaya berdasarkan biaya | |

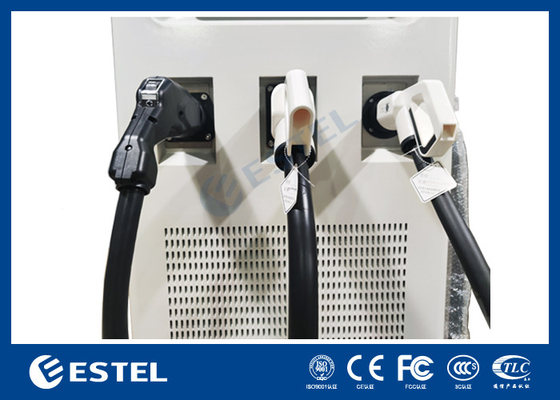

| Antarmuka pengisian | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| Otentikasi pengguna | Kartu Paypal dan (atau) NFC | |
| Komunikasi | Antarmuka jaringan | Ethernet (standar); Wi-Fi, 4G (opsional) |
| Buka Charge Point Protocol | OCPP1.6 | |
| Lingkungan | Suhu operasi | minus 20 °C sampai +55 °C (mengurangi suhu di atas 55 °C) |
| Suhu penyimpanan | -40 °C sampai +70 °C | |
| Kelembaban | < 95% kelembaban relatif, non-kondensasi | |
| Ketinggian | Hingga 2000 m (6000 kaki) | |
| Mesin | Perlindungan masuk | IP54 |
| Perlindungan terhadap dampak mekanik eksternal | IK10 menurut IEC 62262 | |
| Pendinginan | Udara paksa | |
| Panjang kabel pengisian | 5m | |
| Dimensi (W*D*H) mm | 700*750*1750 | |
| Berat badan | 280kg | |
| Peraturan | Sertifikat / Kesesuaian | CE / EN 61851-1/-23 |
3Lingkungan layanan
Suhu operasi: -200C...+550C
RH: 5%...95%
Sikap: < 2000m
Lingkungan pemasangan: tanpa gangguan magnetik yang kuat.
Ruang perifer: > 0,1m
4.Diagram Dimensi
5.kondisi instalasi
Pengisi daya harus dipasang di atas fondasi beton datar, dengan pintu masuk kabel yang disediakan.
Kemiringan vertikal kurang dari 5%.
Pasang bagian bawah pengisi dengan delapan sekrup M8 yang tertanam di dasar.
Menjaga jarak setidaknya 100 cm di sekitar pengisi daya untuk disipasi panas dan operasi
Sebuah Awning dianjurkan.
6. Koneksi listrik
Sistem pasokan listrik adalah 380VAC 3 fase Wye.
Sambungkan kabel eksternal ke terminal internal sesuai dengan simbol, La, Lb, Lc, N dan PE (pengetatan).
Luas lintas kabel:
| Daya pengisi daya | Luas perpotongan |
| 100kW | 3*50mm2+2*25mm2LA LB LC / N+PE) |
7Rincian stasiun pengisian DC
8Presentasi kasus proyek
9.
Pengemasan
-
