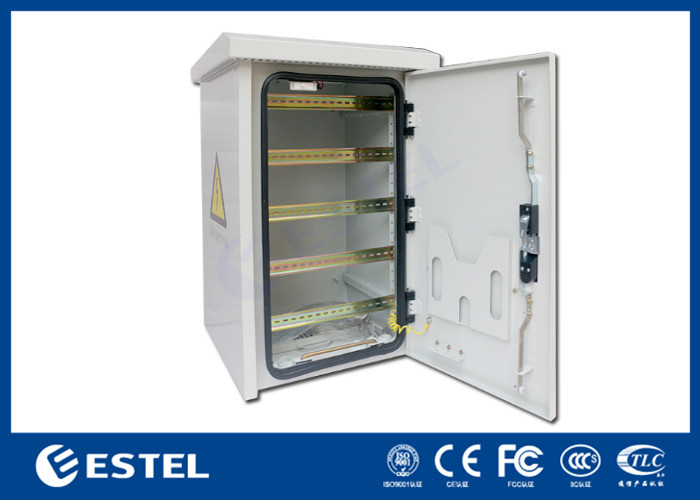

DIN rail Outdoor IP55 Pole Mount Enclosure, Single Wall Pole Mounted Cabinet

1. Lingkup Aplikasi

Kabinet Telekomunikasi terutama digunakan di stasiun pangkalan komunikasi, seperti sistem 4G, layanan terintegrasi komunikasi / jaringan, stasiun switching akses / transmisi, komunikasi / transmisi darurat, dll.

2. Pengenalan Kabinet

2.1 Bahan Kabinet

Kabinet terbuat dari baja galvanis, dinding tunggal, ketebalan: 1.5mm.

2.2 Struktur Kabinet

Kabinet termasuk rel DIN untuk pemasangan peralatan.

2.3 Pintu dan Kunci Kabinet

Kabinet termasuk satu pintu depan, benar-benar satu pintu.Pintu kabinet menggunakan struktur tertanam.Sudut bukaan pintu hingga 110° dan perangkat batas pintu dapat membatasi sudut bukaan.Kuncinya adalah kunci empat titik anti-pencurian, mendukung gembok.Sertakan kunci untuk membuka pintu.

3. Fitur

3.1 Kabinet tahan debu, tahan sinar matahari dan tahan hujan, digunakan di lingkungan luar ruangan.

3.2 Pendingin kabinet menggunakan kipas.

3.3 Termasuk satu lampu LED penerangan 48VDC, dipasang di bagian atas kabinet.

3.4 Tata letak kabinet masuk akal, yang akan memfasilitasi akses kabel, pemasangan, dan pentanahan.Ada saluran masuk kabel di bagian bawah kabinet.

4. Spesifikasi Teknis

(1) Kondisi lingkungan yang berlaku:

Suhu pengoperasian: -40 ° C ~ + 55 ° C

Suhu penyimpanan: -50 °C ~ + 70 °C

Suhu transportasi: -50 °C ~ + 70 °C

Kelembaban relatif (RH): 5%~99%

Tekanan udara: 62kPa ~ 101kPa (mirip dengan ketinggian 0m ~ 5000m)

• Bahan: baja galvanis berkualitas baik
• Perawatan permukaan: cat powder-coat, poliester outdoor abu-abu muda lapisan RAL 7035
• Perlindungan masuknya: IP55
• Ketahanan api: sesuai dengan uji GB5169.7 A
• Resistansi isolasi: resistansi isolasi antara perangkat pembumian dan bagian bodi kabinet tidak lebih rendah dari 2 × 104M/500V (DC).
• Tegangan tahan: tegangan tahan antara perangkat pembumian dan bagian tubuh kabinet tidak lebih rendah dari 3000V (DC) / 1 menit.

Diagram Dimensi

Dimensi Eksternal Kabinet (L × D × H): 435mm × 460mm × 736mm.

5. Perangkat Listrik

5.1 Lampu Servis

Lampu servis digunakan untuk mendapatkan cahaya tambahan di dalam kabinet.Lampu servis 48VDC, dipasang di bagian atas kabinet.

5.2 Kipas Angin

Kabinet mencakup dua kipas DC48V, dipasang di bagian atas kabinet.

6. Perlindungan Pembumian

Kabinet termasuk batang tembaga pentanahan dengan lapisan anti-korosi.Ada cukup sekrup untuk terminal sambungan kabel.

7. Koneksi dan Pengikat

(1) Gunakan sambungan ulir anti longgar sebagai struktur dan sambungan pembawa.Baut jangkar untuk memasang kabinet menggunakan baut galvanis hot dip.

(2) Engsel pintu menggunakan mode engsel dalam.

8. Metode Pemasangan Kabinet-Tiang Mount

8. Paket kotak kayu
