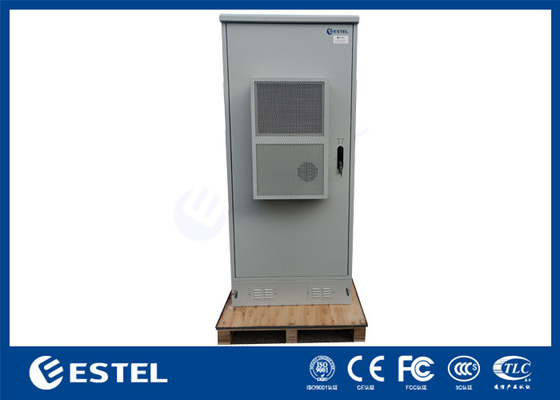

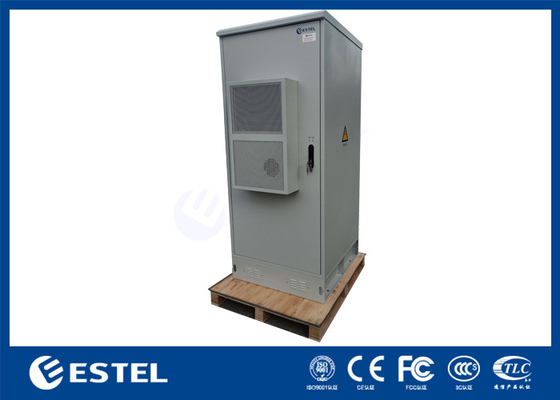

IP55 Outdoor Telecom Cabinet With Power Distribution And Envirenmental Monitoring System
Rincian Produk
Kabinet Telekomunikasi Luar Ruang PDU Terpadu
,Kabinet Telekomunikasi Dengan Distribusi Daya
,Kabinet Telekomunikasi Dengan Pemantauan Lingkungan
Kabinet Telekomunikasi Luar Ruang IP55 Dengan Distribusi Daya Dan Sistem Pemantauan Lingkungan
1.Pengantar Kabinet
1.1 Bahan Kabinet
Kabinet terbuat dari baja galvanis, dinding ganda, tebal: 1.2mm, dengan PEF 20mm.
1.2 Struktur Kabinet
Kabinet termasuk rel 19” untuk pemasangan peralatan.
1.3 Pintu Kabinet dan Kunci
Kabinet termasuk satu pintu depan, benar-benar satu pintu.
Pintu kabinet menggunakan struktur tertanam.
Sudut bukaan pintu hingga 110 ° dan perangkat batas pintu dapat membatasi sudut bukaan.Kuncinya adalah kunci tiga titik anti-pencurian, mendukung gembok.Termasuk kunci untuk membuka pintu.
1.4.Fitur
● Desain yang dilas sepenuhnya;disediakan lengkap, siap untuk pergi
● Pintu depan yang dapat dikunci
● Sudah termasuk tudung hujan
● Kelenjar masuk kabel bawah yang tertutup rapat
● Rel pemasangan depan dan belakang 19” yang dapat disesuaikan
● Bilah arde
● Segel karet pintu depan
● Desain kabinet memungkinkan pendinginan angin alami melalui ventilasi berfilter di pintu depan
● Semua perlengkapan bersifat internal pada kabinet untuk memberikan solusi yang aman
● Datang dengan alas untuk pemasangan di lantai dasar, dengan lubang kabel untuk pemasangan kabel
● Tersedia dalam warna, Abu-abu, Hijau atau warna yang disesuaikan
2.KabinetTeknisParameter
| Konfigurasi | Barang | Parameter Teknis | |||
| Kabinet | Model | ET9090210UP | |||
| Tingkat Perlindungan | IP55 | ||||
| Dimensi Eksternal | H2100mm×W900mm×D900mm (dapat disesuaikan) | ||||
| Dimensi Dalam | rak 19 inci | ||||
| Bahan |
Baja galvanis, ketebalan 1.2mm, dinding tunggal. Ketebalan bagian bantalan: 2.0mm |
||||
| Isolasi | PEF 20mm | ||||
| Lapisan | Lapisan bubuk poliester | ||||
| Warna | RAL7035 | ||||
| Kunci | Sistem penguncian tiga titik anti-pencurian | ||||
| Engsel | Engsel bagian dalam | ||||
| Opsi Instalasi | Dipasang di lantai | ||||
| Perutean Kabel | Kabel masuk dan keluar dari bagian bawah kabinet | ||||
| Pemeliharaan | Satu pintu depan, perawatan depan | ||||
| Pendinginan | Opsional | AC AC | AC DC | Penukar panas |
ventilasi |
| Kapasitas pendinginan | 1500W | 1500W | 80W/K | 180CFM | |
| Tegangan Masukan | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| Komunikasi | RS485 | RS485 | RS485 | / | |
| Unit Distribusi Daya(disesuaikan) |
Proteksi petir kelas B, 40KA Masukan AC: 1 * 63A/2p; Keluaran AC:2*16A/1P Masukan DC: 2 * 32A/1P; Keluaran DC: 4 * 16A/1P |
||||
| Unit Pemantauan Lingkungan(opsional) |
Instalasi 19 inci, tinggi 1U,Tegangan input 48VDC, port komunikasi: SNMP Input nilai switching pasif 9 arah, input nilai switching aktif 6 arah, output relai 6 arah. |
||||
| Yang lain | Lampu LED 48VDC untuk penerangan, sakelar LED | ||||
| Lingkungan | Suhu Kerja | -40℃ ~+55℃ (+ Radiasi Matahari) | |||
| Suhu Penyimpanan | -40 ℃ ~ + 70 ℃ | ||||
| Kelembaban Kerja | 5%~95%(Tanpa kondensasi) | ||||
| Ketinggian Kerja | 0~4000 meter | ||||
3. Diagram Kabinet:
4.Kondisi kerja
(1) Kondisi lingkungan yang berlaku:
Suhu pengoperasian: -40°C ~ + 75°C
Suhu penyimpanan: -50°C ~ + 70°C
Suhu pengangkutan: -50°C ~ + 70°C
Kelembaban relatif (RH): 5%~99%
Tekanan udara: 62kPa ~ 101kPa (mirip dengan ketinggian 0m ~ 5000m)
(2) Bahan: baja galvanis berkualitas baik
(3) Perawatan permukaan: cat lapisan bubuk, lapisan RAL 7035 abu-abu muda poliester luar ruangan
(4) Perlindungan jalan masuk: IP55
(5) Ketahanan api: sesuai dengan uji GB5169.7 A
5.KabinetAksesoris
Lampu Layanan
AC DC
Unit distribusi daya
Unit pemantauan lingkungan
Gambar AC:
7. Pengemasan - Kemasan kotak kayu
-
