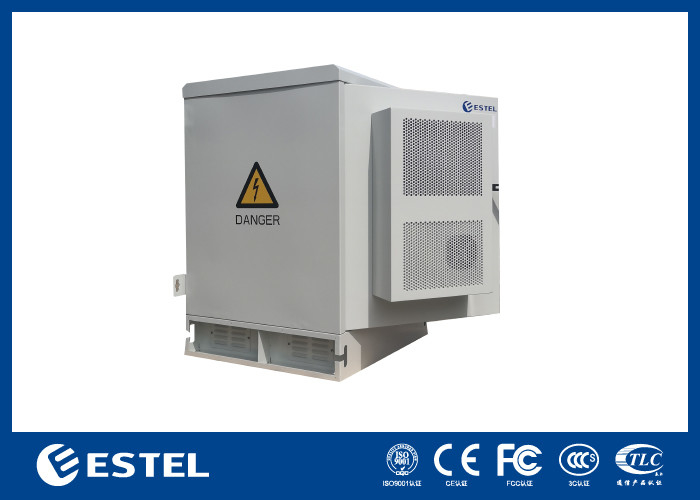

IP6519 ¢Standar RakKabinet rak peralatan baja galvanis dengan sistem pendinginan

1Parameter teknis

Dimensi eksternal H×W×D 1000×650×650mm

Satu kompartemen

Metode Pemasangan Peralatan:19 ′′ rak standar

Dengan satu pintu depan:

Dengan kunci anti pencurian tiga titik untuk lemari luar (kunci gantung pendukung)

Bahan:Dinding tunggal 1.2mm Baja Galvanis dengan isolasi panas

Perlindungan Penembusan:IP65

Kontrol suhu:220VAC 50HZ 600W AC

Lampu LED:220VAC lampu LED

Suhu kerja: -40°C ~ +55°C

Suhu penyimpanan: -50°C ~ + 70°C

Suhu transportasi: -50°C ~ +70°C

Kelembaban Kelembaban relatif 5% ~99%

Tekanan udara :62kpa ~ 101kpa (mirip dengan ketinggian 0m ~ 5000m)

Intensitas Radiasi Matahari:1124 × (1±5%) W/m2

Daftar Aksesoris

2. KabinetFitur

Desain dinding tunggal yang kompak dan ringan
Perlindungan tertinggi terhadap korosi
Fitur atap terintegrasi
Ketebalan pelat: 1,2 mm
dengan isolasi panas,lapisan bubuk poliester dengan perlindungan UV
PUR non-porous gasket cocok untuk suhu ekstrim
Desain yang dilas sepenuhnya, dikirimkan lengkap, tidak diperlukan perakitan
Penutup permukaan: Pengurangan lemak, pemurnian, pencucian fosforik, pembersihan, dan lapisan bubuk

3Instruksi Kabinet

Lemari ini memiliki tinggi 1000mm dan lebar 650mm dan kedalaman 650mm. Lemari ini merupakan solusi yang tepat untuk proyek dengan persyaratan tinggi untuk iklim dalam rak yang stabil.Mereka dirancang khusus untuk dipasang pada kolom.


4Aksesoris opsional


● Solusi pendingin: Kami mengadopsi AC untuk mengontrol suhu memastikan kondisi kerja terbaik di dalam lemari.
● Unit distribusi listrik: dapat memenuhi persyaratan sistem listrik operasi normal dan pemeliharaan peralatan
●Sensor: dapat memantau suhu internal,kelembaban,api/asap,keadaan pintu terbuka.
● Cahaya: satu bagian lampu tabung LED untuk pencahayaan di dalam dan dipasang pada penutup atas.
● Rak yang kuat di dalam untuk dilengkapi dengan peralatan telekomunikasi, sumber daya, perangkat kontrol suhu dan perlengkapan lainnya.
● Tampilan digital pengaturan suhu, alarm suhu, parameter suhu di dalam dan di luar, dan segala macam informasi alarm lainnya, dll.

5.Fitur kabinet

- Perlindungan masuk adalah IP55, kami dapat menyediakan kabinet IP65 berdasarkan klien's aktual.

- Terbuat dari bahan galvanis berat.

- pintu depan menggunakan kunci anti pencurian tiga titik standar. kunci pintu membentuk struktur penguncian tiga titik atas, tengah dan bawah. untuk lemari dengan luas besar,efek penguncian aman dan dapat diandalkan.

-Standar 19 inci tiang pemasangan.

-Pintu yang dijamin dengan baja mati kunci sistem kunci (dukungan PADLOCK)

-Ini dipasang di akar tanah atau di atas sistem dasar kolom tanah dengan "mengubur langsung"

-Cable akses adalah melalui dasar sebagai standar dengan sisi atau atap akses tersedia atas permintaan.

6. Pengantar Kabinet

• Struktur Kabinet

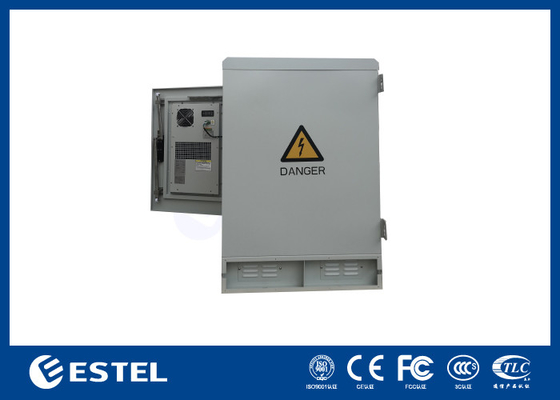

Kabinet ini termasuk rak instalasi peralatan 19 ′′. Kabinet ini termasuk satu AC, dipasang di pintu depan.

• Pintu dan Kunci Lemari

Kabinet terdiri dari satu pintu depan dan satu pintu belakang. Pintu kabinet menggunakan struktur tertanam. Sudut pembukaan pintu lebih besar dari 110 ° dan perangkat batas pintu dapat membatasi sudut pembukaan.Kuncinya tahan pencurian. Kunci tiga titik.Setiap pintu lemari dilengkapi dengan sensor pintu terbuka, bekerja sama dengan unit pemantauan lingkungan.


7.TeknisStulang dada

• Bahan: baja galvanis berkualitas baik
• Pengolahan permukaan: degreasing, derusting, rustproof phosphating (atau galvanizing), berlapis bubuk.
• Bantalan beban lemari: ≥600kg
• Perlindungan masuk: IP65
• Kemantapan api: sesuai dengan GB5169.7 tes A
• Resistensi isolasi: resistensi isolasi antara perangkat pengetikan dan bagian tubuh kabinet tidak lebih rendah dari 2×104M/500V ((DC).
• Tegangan tahan: tegangan tahan antara perangkat pengantar dan bagian tubuh kabin tidak lebih rendah dari 3000V ((DC) / 1 menit.
• Kekuatan mekanik: setiap permukaan dapat menahan tekanan tegak > 980N; setelah pintu dibuka, ujung luarnya dapat menahan tekanan tegak > 200N.

8.Diagram Dimensi

9.KomponenPemasangan

Lampu LED, sensor lampu LED, sensor asap, sensor pintu dan sensor suhu & kelembaban dipasang di bagian atas kabinet.




Sensor air dipasang di bagian bawah lemari.






PDU dan unit pemantauan lingkungan dipasang di rak 19 ̊.



Lemari ini mencakup total dua AC, satu AC dipasang di pintu depan dan yang lain dipasang di pintu belakang.




Inlet Kabel

Kabel feeder dan kabel eksternal lainnya semua menggunakan metode kabel bawah.
