19" 5u Subrack 220V AC Ke 48V DC System Rectifier Switch Mode Power Supply Untuk Telekom

19" 5u Subrack 220V AC ke 48V DC System Rectifier Switch Mode Power Supply untuk Telekom

1. 48V DC Rectifier System Ringkasan Produk

48V DC Rectifier Sistem pasokan tinggi 5U desain kompak untuk memenuhi kritikal

kebutuhan aplikasi transmisi serat dan gelombang mikro, perangkat akses,

Sistem daya maksimum adalah 300A, dengan AC / baterai / beban MCBs.

Kabel adalah akses depan dengan MCB dan busbar

1. Lebar standar 19 inci yang memiliki keuntungan penggunaan luas
2. 5U tinggi desain kompak, ruang dan biaya instalasi dapat disimpan
3. Operasi depan dan akses kabel, penampilan yang baik dan perawatan yang aman
4. Pengelolaan baterai yang sempurna, memperpanjang umur baterai dengan baik menyediakan,berbagai port komunikasi, RS485, port internet, kontak kering, dll yang memungkinkan jaringan yang fleksibel dan pemantauan jarak jauh
5. Pengoreksi dan pengontrol panas pluggable, mudah dan cepat on-line perawatan
6. Luas rentang tegangan masukan ((85-300Vac) jaringan listrik dapat disesuaikan

2. ET48300-005 terdiri dari unit distribusi, modul rectifier, modul konversi, modul pemantauan.

Standar sebagai tabel di bawah ini:

3. 48V DC System rectifier Detail cepat:

Fitur Produk

1) Modul rectifier mengadopsi teknologi kompensasi faktor daya aktif, dan nilai faktor daya mencapai 0.99.

2) Jangkauan kerja normal tegangan input AC adalah luas hingga 90 ̊290V, Single Phase, (323V ~ 480V ac, 3 Phase).

3) Modul rectifier mengadopsi teknologi soft-switching full-bridge, dan efisiensi mencapai 96%.

4) Manajemen baterai yang cerdas. Ada fungsi daya-off beban dan perlindungan tegangan rendah baterai (LVLD + LVBD) dan daya-off sekunder (switch daya sekunder),yang dapat mewujudkan fungsi seperti kompensasi suhu, penyeimbang otomatis dan kontrol muatan terapung, regulasi tegangan otomatis, perhitungan kapasitas baterai, dan pengujian baterai online.

5) Modul rectifier mengadopsi teknologi hot-swappable non-kerusakan, plug and play, dan waktu penggantian kurang dari 1 menit.

6) Desain jaringan, menyediakan beberapa antarmuka komunikasi (seperti RS485, kontak kering), jaringan yang fleksibel, pemantauan lokal dan jarak jauh yang terbatas, tanpa pengawasan.

7) Desain perlindungan petir untuk sisi AC dan DC, cocok untuk daerah badai petir.

8) Mendukung fungsi perlindungan kesalahan dan alarm kesalahan.

9) Operasi dan pemeliharaan yang ramah dapat dipasang di dinding, secara efektif menghemat ruang.

10) Radiasi ultra rendah. Mengadopsi desain kompatibilitas elektromagnetik canggih.

4. Konfigurasi Logika Sistem

Sistem rectifier mengubah arus bolak-balik (AC) menjadi arus searah (DC) dan menyediakan daya yang diperlukan untuk mengisi baterai.Pengoreksi ESTEL, dikombinasikan dengan fitur kontrol dan pemantauan lanjutan, membantu mengurangi pengeluaran modal dan operasional.Sistem rectifier kami membanggakan kepadatan daya yang sangat baik sambil memenuhi persyaratan ruang dan beratMereka meninggalkan banyak ruang untuk peralatan lain dan menghasilkan penghematan dalam biaya kemasan dan transportasi.efisiensi tinggi mereka mengurangi konsumsi energi total dan mengurangi jejak karbon.

Sistem catu daya komunikasi tertanam (Rektifier System) cocok untuk switch yang dikendalikan program kecil, jaringan akses, peralatan transmisi, komunikasi seluler,stasiun darat komunikasi satelit, pasokan daya komunikasi gelombang mikro, dan juga dapat digunakan untuk pasokan daya untuk peralatan komunikasi lainnya.berbagai parameter dari modul rectifier dan unit distribusi daya dikendalikan oleh modul pemantauan, dan bekerja sesuai dengan parameter yang telah ditentukan atau perintah pengguna. Jika jaringan gagal, sistem akan didukung oleh baterai pada saat ini.tegangan terminal baterai mulai turun. Ketika tegangan baterai lebih rendah dari 46V dc (Alarm Value dapat diatur) titik alarm tegangan rendah baterai dari monitor, modul pemantauan melaporkan alarm.langsung menutup output bebanKetika daya eksternal kembali, sistem akan kembali beroperasi secara normal..

5Gambar sistem rectifier:

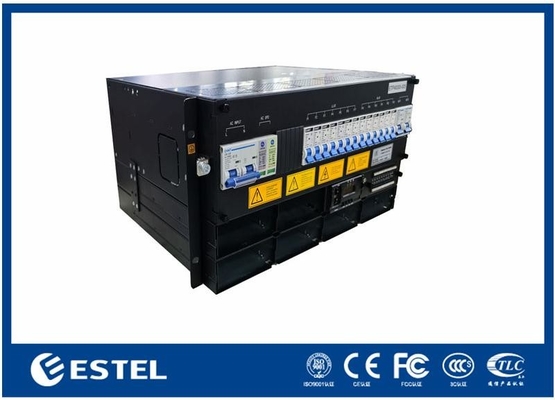

Panel depan:

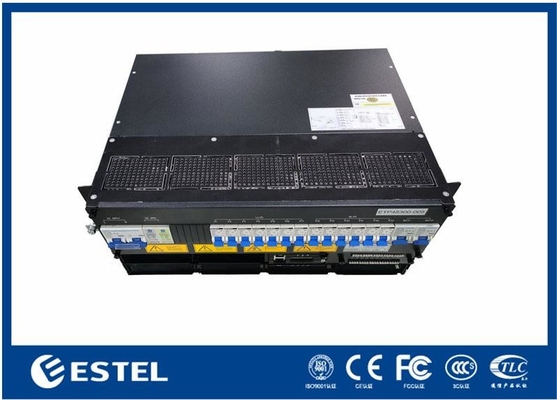

Panel belakang:

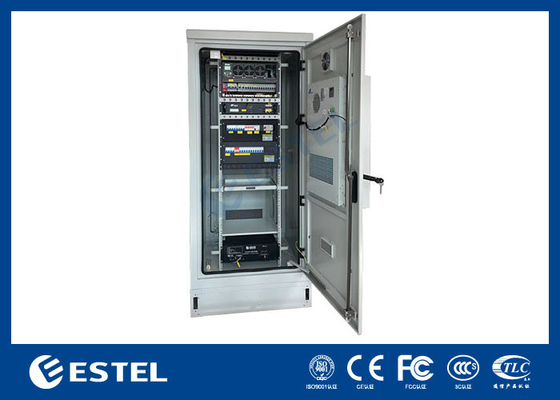

19 inci dipasang pada lemari

Gambar kemasan:
