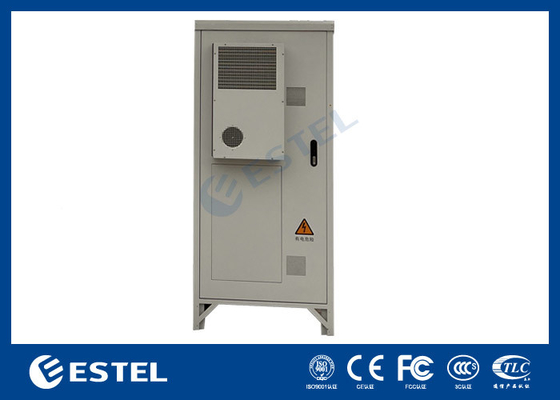

Sistem Daya Telekomunikasi Hibrida 48VDC 300A Kabinet Telekomunikasi Luar Ruangan 40U Dengan Pendingin Udara
Pendahuluan
Sistem Daya Telekomunikasi Hibrida 48VDC 300A Kabinet Telekomunikasi Luar Ruangan 40U adalah kabinet luar ruangan yang menyediakan lingkungan kerja fisik yang aman dan andal untuk situs komunikasi nirkabel. Sistem ini mengintegrasikan fungsi-fungsi seperti kabinet luar ruangan, peralatan kontrol suhu, dan pemantauan lingkungan. Sistem catu daya dan unit distribusi daya AC/DC dapat dipasang sesuai dengan persyaratan pengguna di dalam kabinet. Sementara itu, ruang instalasi disediakan untuk peralatan pengguna dan baterai cadangan.
Fitur Utama Sistem Daya Telekomunikasi Hibrida 48VDC 300A Kabinet Telekomunikasi Luar Ruangan 40U:
·Satu kabinet menempati area kurang dari 1 meter persegi, alamat lokasi mudah didapatkan
·Sistem kontrol suhu: perawatan, pembersihan, dan penggantian yang mudah
·Kemampuan anti-pencurian yang kuat: engsel internal, pintu tersembunyi, mendukung gembok eksternal
·Kontrol suhu subdivisi halus, hemat energi maksimal
Sistem Daya Telekomunikasi Hibrida 48VDC 300A Kabinet Telekomunikasi Luar Ruangan 40U Konfigurasi
| Informasi Dasar |
| Ukuran Luar |
800mm(L)x940mm(P)x2050mm(T)
(termasuk tonjolan kontrol suhu)
|
| Area Cakupan |
800mm(L)x700mm(P) |
| Tinggi alas |
150mm |
| Berat |
≤130kg (tidak termasuk peralatan dan baterai) |
| Ruang Pengguna |
37U |
| Bahan |
Dinding: lembaran baja galvanis 1.2mm
Pintu: lembaran baja galvanis 1.5mm
|
| Kunci |
Kunci anti-pencurian tiga titik, inti kunci standar Eropa, dapat diubah atau dicocokkan dengan gembok sendiri |
| Posisi Pengkabelan |
Masuk dan keluar dari bawah |
| Lubang Pengkabelan |
10xφ36 |
|
Tingkat Perlindungan
|
IP55
|
| Informasi Kontrol Suhu |
|
Mode rak: ruang 19" sesuai IEC 60297-3
Kedalaman: 400mm
|
Mode: penukar panas
Efisiensi pembuangan panas: 200W/K Tegangan terukur: 48VDC
Daya terukur: 520W
|
|
Tinggi setiap braket baterai: ≥350mm
|
Mode: pendingin udara DC
Kapasitas pendinginan (L35/L35): 500W
Tegangan terukur: 48VDC
Konsumsi daya (L35/L35): 160W
|
| Informasi Lainnya |
| Pencahayaan |
Lampu LED DC-48V |
| Sensor Asap |
12VDC |
| Sensor Banjir |
Kontak kering |
|
Sensor Suhu dan
kelembaban
|
12VDC |
| Kontrol Akses |
Kontak kering |
| -10°C hingga +50°C |
| Suhu Penyimpanan |
10°C hingga +45°C |
| Kelembaban Operasi |
-40°C hingga +75°C |
| Ketinggian |
5% hingga 95% (non-kondensasi) |
|
*desain khusus tersedia.
|
0 hingga 4000m (jika ketinggian berada dalam rentang
3000m hingga 4000m, suhu operasi maksimum berkurang 1°C seiring dengan peningkatan ketinggian sebesar 200m)
Informasi Rak Internal
Peralatan
|
| Kompartemen |
|
Mode rak: ruang 19" sesuai IEC 60297-3
Kedalaman: 400mm
|
Tinggi: 20U
Jarak yang tersedia di depan 19": 180mm
Kompartemen Baterai
Mode rak: dua kelompok braket baterai
|
|
Tinggi setiap braket baterai: ≥350mm
|
Opsional: rak 19" 17U untuk baterai lithium
Sistem Daya Telekomunikasi Hibrida 48VDC 300A Kabinet Telekomunikasi Luar Ruangan 40U
Rectifier:
|
Ini adalah sub-rak 19 inci untuk sistem daya hibrida, dengan desain ringkas setinggi 5U untuk memenuhi kebutuhan aplikasi kritis transmisi serat dan gelombang mikro, perangkat akses, switch.. Daya maksimum sistem adalah 150A, dengan input AC/input DC/baterai/MCB beban. Kabel diakses dari depan dengan MCB dan busbar.Rectifier
fitur utama:
·Rentang tegangan input lebar: 85 hingga 290VAC untuk rectifier dan 120 hingga 420VDC untuk MPPT·Rectifier, MPPT, dan pengontrol dapat di-hot pluggable, perawatan online yang mudah dan cepat
·Efisiensi tinggi hingga 96% untuk biaya operasional yang lebih rendah
·Mendukung antarmuka komunikasi ethernet, SNMP, ModBus, dan RS485
Distribusi Input
AC
| DC |
| |
Mode Input |
220VAC fase tunggal |
| 120VDC hingga 425VDC |
Frekuensi Input |
45 hingga 65Hz, nilai terukur: 50Hz/60Hz |
| / |
Kapasitas Input |
63A/2P x 1 |
| 63A/2P x 5 |
SPD |
20kA/40kA, 8/20μs |
| Distribusi Output |
Modul Rectifier |
| Modul Surya |
| |
Tegangan Output |
85 hingga 290VAC, |
| -42 hingga -58VDC, nilai terukur: -54.5VDC |
Pemutus Baterai |
125A/2P |
| Pemutus Beban |
LVD: 32A/1P x 1, 10A/1P x 5; BLVD: 32A/1P x 2, 10A/1P x 5 |
| SPD DC |
20kA/40kA, 8/20μs |
| Modul |
Modul Rectifier |
| Modul Surya |
| |
Tegangan Input |
85 hingga 290VAC, |
| terukur 220VAC |
120 hingga 420VDC terukur 340VDC
Efisiensi
|
>96% |
| >96% |
3000W (176 hingga 290VAC) |
3000W (176 hingga 290VAC) |
| 3000W (200 hingga 425VDC) |
Suhu Kerja |
-10°C hingga +75°C (output penuh di bawah 55°C) |
|
-10°C hingga +75°C (output penuh di bawah 50°C)
|
Pengontrol |
Input Sinyal |
| 3AI (2 suhu baterai, 1 suhu sekitar), 2 RS485, 7 DI |
| |
|
| Output Alarm |
6 kontak kering |
| Port Komunikasi |
RS485, SNMP |
| Mode Tampilan |
LCD |
| Sistem |
Dimensi (P x L x T) |
| Sistem mengadopsi teknologi tidur modul rectifier, kontaktor dua keadaan stabil, shunt daya rendah, dan teknologi kipas yang dapat disesuaikan kecepatannya, dan memiliki fungsi hemat energi yang lebih menonjol |
| |
|
| Mode Pendinginan |
Pendinginan alami |
| Mode Perawatan |
Perawatan depan, mendukung perubahan tingkat modul |
| Tingkat perlindungan |
IP20 |
| Lingkungan |
Suhu Operasi |
| -10°C hingga +50°C |
| |
|
| Suhu Penyimpanan |
-40°C hingga +75°C |
| Kelembaban Operasi |
5% hingga 95% (non-kondensasi) |
| Ketinggian |
0 hingga 4000m (jika ketinggian berada dalam rentang 3000m hingga 4000m, suhu operasi maksimum berkurang 1°C seiring dengan peningkatan ketinggian sebesar 200m) |
|
*desain khusus tersedia.
|
Gambar Rectifier:
|
Prinsip Kerja:
Biasanya, sistem daya beroperasi dalam keadaan pengisian daya terapung paralel, yaitu, modul rectifier, modul surya, beban, dan baterai bekerja secara paralel. Modul surya dan modul rectifier menyediakan arus pengisian daya terapung untuk perangkat komunikasi daya dan baterai. Jika daya output modul surya tidak mencukupi untuk memberi daya pada semua beban, modul rectifier akan menyediakan daya tambahan untuk perangkat komunikasi.
Ketika daya listrik padam, modul rectifier berhenti bekerja. Jika pasokan daya surya normal, modul surya akan memberi daya pada perangkat komunikasi dan mengisi daya baterai. Jika daya output modul surya tidak mencukupi untuk memberi daya pada semua beban, baterai akan menyediakan daya tambahan untuk perangkat komunikasi.
Ketika daya listrik padam, modul rectifier berhenti bekerja. Jika energi surya gagal pada saat yang sama, perangkat komunikasi akan diberi daya oleh baterai. Ketika pengosongan baterai berlanjut untuk jangka waktu tertentu hingga titik generator mulai, monitor mengirimkan sinyal mulai ke generator. Generator menyediakan daya input AC untuk modul rectifier, kemudian rectifier dapat memasok daya ke perangkat komunikasi lagi dan mengisi daya baterai untuk mengkompensasi konsumsi. Ketika mencapai titik berhenti generator, unit monitor mengirimkan sinyal berhenti ke generator, dan generator mati.
IP55/IP65
Karakteristik Enklosur IP55:
Perlindungan lengkap dari debu, minyak, dan bahan non-korosif lainnya
Perlindungan lengkap dari kontak dengan peralatan di dalam
Perlindungan dari air, hingga air yang disemprotkan oleh nosel terhadap enklosur dari arah mana pun
Tersedia dalam pemasangan di dinding, berdiri bebas, parit, dan tiang telegraf
Layanan logo sablon, anodisasi, atau ukiran tersedia
Kustom dengan potongan, insulasi, engsel, kait, atau kunci
Fitur Sistem Daya Telekomunikasi Hibrida 48VDC 300A Kabinet Telekomunikasi Luar Ruangan 40U :
Perlindungan lengkap dari kontak dengan peralatan di dalam
Perlindungan dari air, hingga air yang disemprotkan oleh nosel terhadap enklosur dari arah mana pun
Tersedia dalam pemasangan di dinding, berdiri bebas, parit, dan tiang telegraf
Layanan logo sablon, anodisasi, atau ukiran tersedia
Kustom dengan potongan, insulasi, engsel, kait, atau kunci
Fitur Sistem Daya Telekomunikasi Hibrida 48VDC 300A Kabinet Telekomunikasi Luar Ruangan 40U :
Fitur
Deskripsi
| Karakteristik Modul |
Modul surya memiliki fungsi pelacakan titik daya maksimum. Akurasi pelacakan titik daya maksimum lebih dari 99,5% |
|
Modul rectifier mengadopsi teknologi kompensasi faktor daya aktif, nilai faktor daya hingga 0,99
|
Efisiensi maksimum modul rectifier lebih dari 93% |
| Efisiensi maksimum modul surya lebih dari 95% |
| Modul surya dan modul rectifier memiliki kepadatan daya tinggi |
| Modul surya dan modul rectifier mengadopsi teknologi hot swap non-destruktif, yaitu Plug-and-Play. Membutuhkan waktu kurang dari satu menit untuk mengganti modul surya dan modul rectifier |
| Modul surya dan modul rectifier memiliki fungsi perlindungan tegangan berlebih output, termasuk perlindungan tegangan berlebih perangkat keras dan perlindungan tegangan berlebih perangkat lunak. Dan perlindungan tegangan berlebih perangkat lunak memiliki dua mode pilihan: mode penguncian tegangan berlebih pertama kali, mode penguncian tegangan berlebih keempat kali |
| Manajemen Baterai |
| Manajemen baterai yang sempurna: perlindungan baterai, dan fungsi seperti pengaturan tegangan otomatis, pembatasan arus tanpa langkah, perhitungan kapasitas baterai, konversi pengisian daya otomatis/float, pengujian baterai online. |
| Manajemen Komplementer Cahaya dan Listrik |
Fungsi manajemen komplementer cahaya/listrik yang sempurna, yang dapat mencapai prioritas pasokan daya surya dan memaksimalkan penggunaan energi surya |
| Statistik Daya |
Konsumsi listrik beban, energi yang dihasilkan daya surya, energi yang dihasilkan listrik utama, energi yang dihasilkan DG, pengosongan baterai, pengisian baterai |
| Rekaman Data |
Rekaman data historis 90 hari, data historis dapat diunggah. |
| 200 rekaman alarm historis, |
10 grup data pengujian baterai
Fungsi Alarm
Fungsi perlindungan kesalahan dan alarm kesalahan yang sempurna
|
| Desain Jaringan |
Menyediakan kontak kering dan port komunikasi lainnya untuk fleksibilitas jaringan; |
| Memungkinkan peningkatan perangkat lunak ujung proksimal dan operasi tanpa pengawasan |
Antarmuka Operasi yang Humanis
LCD dirancang dengan sudut 15 derajat, yang lebih intuitif dan nyaman untuk operasi pengguna.
|
| Kueri parameter operasi, statistik, dan alarm historis sistem melalui LCD. |
Kontrol sistem secara manual melalui LCD
Perlindungan Petir
Desain perlindungan petir yang sempurna di sisi AC dan DC
|
| Desain Hemat Energi |
Sistem, selain fungsi hemat energi tidur modul rectifier, juga mendukung dan memprioritaskan penggunaan input energi surya ke beban, memanfaatkan energi surya sepenuhnya, untuk mencapai penghematan energi dan mengurangi emisi gas rumah kaca |
| Tipe Luar Ruangan |
Tingkat perlindungan sistem hingga IP55, dapat digunakan di luar ruangan. Sistem ini ringkas dan mudah dipasang |
| Sistem |
Semua peralatan dalam sistem mendukung perawatan di bagian depan |
|
Sistem mengadopsi teknologi tidur modul rectifier, kontaktor dua keadaan stabil, shunt daya rendah, dan teknologi kipas yang dapat disesuaikan kecepatannya, dan memiliki fungsi hemat energi yang lebih menonjol
|
Pemanas AC opsional membuat sistem bekerja andal pada suhu rendah |
| Pemantauan Jarak Jauh |
| Modem dikonfigurasi dengan fungsi GPRS yang dapat mewujudkan pemantauan jarak jauh dengan menyediakan data ke server Internet |
| Aplikasi Enklosur Penyimpanan Energi |
Kabinet kami banyak digunakan dalam industri komunikasi luar ruangan. Kabinet dapat dilengkapi dengan berbagai peralatan komunikasi, sistem catu daya rectifier, unit pemantauan, baterai, serat optik, dll. Cocok untuk digunakan di jalan, puncak gedung, puncak gunung, perkotaan, pedesaan, area perumahan, dan area lainnya. |

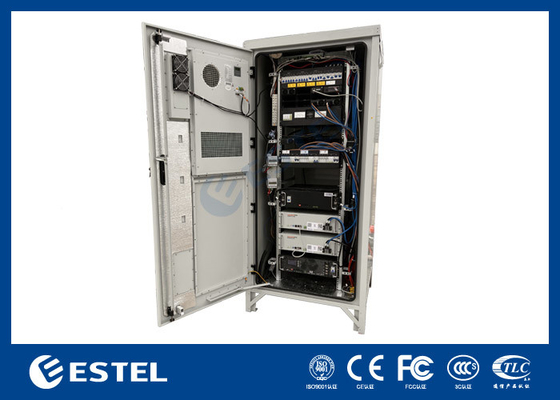

Gambar Kabinet:
