Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kunci Kabinet: | Kunci tiga titik anti-pencurian (gembok pendukung) | Ukuran eksternal: | L*D*T 800*940*2050mm |
|---|---|---|---|
| Bahan: | Baja galvanis | Metode Pendinginan: | AC untuk pendinginan |
| Rak peralatan: | 19 inci Rak, 40U | Peringkat IP: | IP55 |
| Tanggal Pembayaran: | T/T | Pelabuhan pengiriman: | Shenzhen |
| Modul Penyearah: | Ya. | Cara gunung: | pemasangan di lantai |
| Menyoroti: | Sistem Daya Kabinet Telekomunikasi Luar Ruang,Kabinet Telekomunikasi Luar 40U,Kabinet Telekomunikasi Luar Ruang Dengan AC |
||
40U Standar 19inch Outdoor Enclosure Kabinet Daya Hibrida Dengan Energi Surya Dan Sistem Daya
Pambuka Singkat
Hybrid Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet adalah kabinet luar ruangan yang menyediakan lingkungan kerja fisik yang aman dan andal untuk situs komunikasi nirkabel.
Sistem ini mengintegrasikan fungsi-fungsi seperti lemari luar, peralatan kontrol suhu, dan pemantauan lingkungan.
Sistem catu daya dan unit distribusi daya AC / DC dapat dipasang sesuai dengan kebutuhan pengguna di dalam kabinet.
Sementara ruang instalasi disediakan untuk peralatan pengguna dan baterai cadangan.
40U Standar 19inch Outdoor Enclosure Kabinet Daya Hibrida
Standar kami 40U (kecepatan unit) kabinet luar 19 inci dilengkapi dengan fungsi daya hibrida, mengintegrasikan energi surya dan sistem daya.
Lemari semacam itu biasanya digunakan di lingkungan luar yang membutuhkan pasokan listrik yang stabil dan berpotensi menghadapi pasokan listrik yang tidak stabil atau terputus,seperti stasiun dasar komunikasi dan titik transmisi data di daerah terpencil.
Melalui sistem energi surya, lemari dapat mengumpulkan energi matahari di siang hari dan mengubahnya menjadi energi listrik untuk penyimpanan,untuk digunakan di malam hari atau pada hari-hari mendung ketika energi matahari tidak dapat digunakan secara langsung.
Sementara itu, sistem daya berfungsi sebagai cadangan atau sumber daya utama, memastikan operasi peralatan yang terus menerus dan stabil di dalam kabinet.
40U Standar 19inch Outdoor Enclosure Kabinet Daya Hibrida
| Daftar konfigurasi | |
| Ukuran Luar |
800mm ((W) x940mm ((D) x2050mm ((H) (termasuk tonjolan kontrol suhu) |
| Daerah yang ditampung | 800 mm ((W) x 700 mm ((D) |
| Ketinggian dasar | 150 mm |
| Berat badan | ≤130kg (tidak termasuk peralatan dan baterai) |
| Ruang Pengguna | 37U |
| Bahan |
Dinding:1Lembar baja galvanis.2mm Pintu:1Lembar baja galvanis.5mm |
| Kunci | Kunci anti pencurian tiga titik, standar Eropa dan inti, dapat mengganti atau mencocokkan gembok sendiri |
| Posisi kabel | Bagian bawah masuk dan keluar |
| Lubang Kabel | 10xφ36 |
|
Tingkat Perlindungan |
IP55 |
| Informasi Kontrol Suhu | |
|
Peralatan Kompartemen |
Mode:pertukangan panas Efisiensi disipasi panas:200W/K Tegangan nominal:48VDC Daya nominal: 520W |
|
Kompartemen Baterai |
Mode: AC DC Kapasitas pendingin (L35/L35): 500W Tegangan nominal:48VDC Konsumsi daya (L35/L35):160W |
Daftar aksesoris:
| Pencahayaan | DC-48VLED Light |
| Sensor asap | 12VDC |
| Sensor Banjir | Kontak kering |
|
Suhu dan sensor kelembaban |
12VDC |
| Kontrol Akses | Kontak kering |
| Lingkungan | |
| Suhu operasi | 10°C sampai +45°C |
| Suhu penyimpanan | 40°C sampai +75°C |
| Kelembaban Operasi | 5% sampai 95% (tidak kondensasi) |
|
Ketinggian |
0 sampai 4000m (jika ketinggian berada dalam kisaran Dari 3000m sampai 4000m, maksimum operasi suhu menurun 1°C sebagai ketinggian meningkat sebesar 200m) |
| Informasi Rack Internal | |
|
Peralatan Kompartemen |
Mode rak:19"ruang sesuai dengan IEC 60297-3 kedalaman: 400mm Tinggi: 20U Jarak yang tersedia di depan 19 ":180mn |
|
Kompartemen Baterai |
Mode rak:dua kelompok dukungan baterai Ketinggian setiap penyangga baterai:≥350mm Opsional:17U19" rak untuk baterai lithium |
40U Standar 19inch Outdoor Enclosure Kabinet Daya Hybrid:
Ini adalah sub-rack 19 inci untuk sistem listrik hibrida, dengan desain kompak tinggi 5U untuk memenuhi kebutuhan aplikasi kritis dari transmisi serat dan gelombang mikro, perangkat akses, saklar..
Daya maksimum sistem adalah 150A,dengan input AC / DC input / baterai / beban MCBs.Kabel adalah akses depan dengan MCB dan busbar.
Pengoreksifitur utama:
·Rentang tegangan masukan yang luas:85 sampai 290VAC untuk rectifier dan 120 sampai 420VDC untuk MPPT
·Rektifier, MPPT dan pengontrol dapat dicolok panas,pengopènan online mudah dan cepat
·Efisiensi tinggi hingga 96% untuk biaya operasi yang lebih rendah
·Support antarmuka komunikasi Ethernet,SNMP,ModBus dan RS485
| Distribusi input | ||
| AC | DC | |
| Mode Masukan | 220VAC fase tunggal | 120VDC sampai 425VDC |
| Frekuensi input | 45 sampai 65Hz,nilai nominal:50Hz/60Hz | / |
| Kapasitas Masuk | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Distribusi output | ||
| Pengoreksi | Modul Surya | |
| Tegangan Keluar | -42 sampai 58VDC, nilai nominal:-53.5VDC | -42 sampai 58VDC,nilai nominal:-54.5VDC |
| Baterai pemutus | 125A/2P | |
| Pemecah beban | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Modul | ||
| Modul Pengoreksi | Modul Surya | |
| Tegangan Masuk |
85 sampai 290VAC, Nominal 220VAC |
120 sampai 420VDC dengan nilai 340VDC |
| Efisiensi | > 96% | > 96% |
| Kekuatan nominal | 3000W ((176 sampai 290VAC) | 3000W ((200 sampai 425VAC) |
|
Suhu Kerja |
-10°C sampai +75°C (kekuatan penuh di bawah 55°C) | -10°C sampai +75°C (kekuatan penuh di bawah 50°C) |
| Pengontrol | |
| Input sinyal | 3Al ((2 suhu baterai,1 suhu lingkungan),2RS485,7 DI |
| Output Alarm | 6 kontak kering |
| Pelabuhan Komunikasi | RS485, SNMP |
| Mode Tampilan | LCD |
| Sistem | |
| Dimensi (WxDxH) | 482x350.6×9U,≤30kg ((tanpa modul) |
| Mode pendinginan | Pendinginan alami |
| Mode pemeliharaan | Pemeliharaan depan, perubahan kelas modul pendukung |
| Tingkat perlindungan | IP20 |
| Lingkungan | |
| Suhu operasi | -10°C sampai +50°C |
| Suhu penyimpanan | -40°C sampai +75°C |
| Kelembaban Operasi | 5% sampai 95% ((non-kondensasi) |
|
Ketinggian |
0 sampai 4000m ((jika ketinggian berada dalam kisaran 3000m sampai 4000m,suhu operasi maksimum menurun sebesar 1°C ketika ketinggian meningkat sebesar 200m) |
* desain yang disesuaikan tersedia.

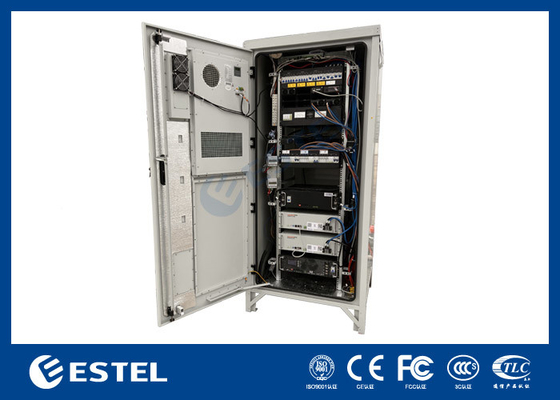

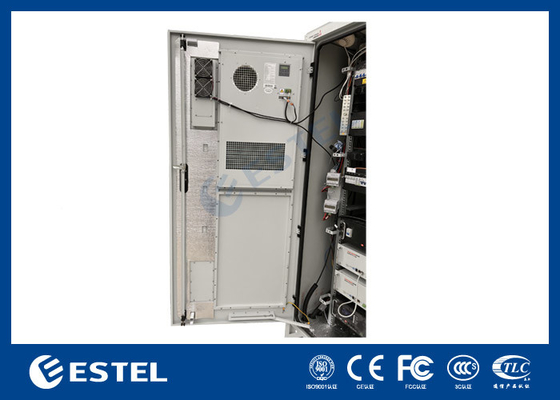

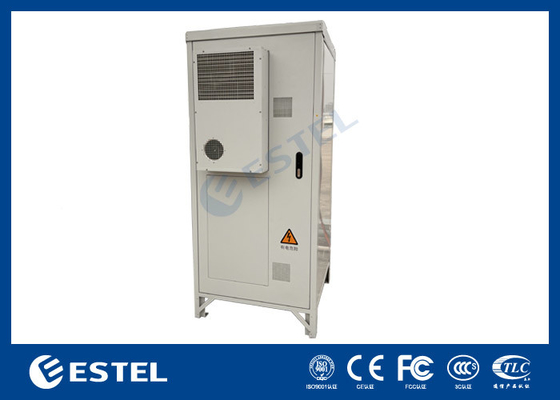

Gambar kabinet:

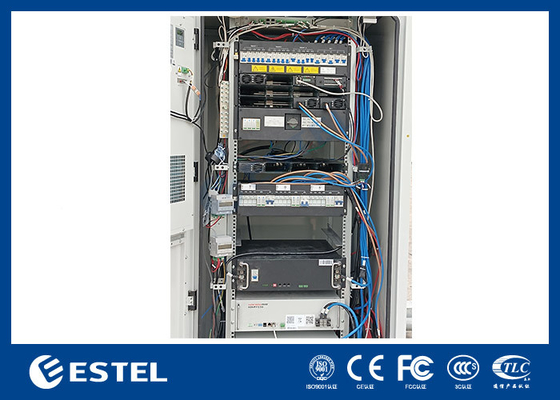

Rektifiser Gambar:
Definisi IP
IP55/IP65
IP55= Karakteristik kandang:
Perlindungan penuh dari debu, minyak, dan bahan non-korosif lainnya
Perlindungan lengkap dari kontak dengan peralatan tertutup
Perlindungan dari air, sampai air yang diproyeksikan oleh muncung terhadap kandang dari arah manapun
Tersedia di dinding dipasang, berdiri bebas, palungan, dan tiang telegraf pemasangan
Layanan logo, anodisasi, atau ukiran sutra tersedia
IP65= Karakteristik kandang:
Perlindungan penuh dari debu, minyak, dan bahan non-korosif lainnya
Perlindungan lengkap dari kontak dengan peralatan tertutup
Perlindungan dari air, sampai air yang diproyeksikan oleh muncung terhadap kandang dari arah manapun
Tersedia di dinding dipasang, berdiri bebas, palungan, dan tiang telegraf pemasangan
Layanan logo, anodisasi, atau ukiran sutra tersedia
Custom dengan potongan, isolasi, engsel, kunci atau kunci
Fitur kabinet:
| Fitur | Deskripsi |
|
Karakteristik modul
|
Modul surya memiliki fungsi pelacakan titik daya maksimum. Keakuratan pelacakan titik daya maksimum lebih dari 99,5% |
| Modul rectifier mengadopsi teknologi kompensasi faktor daya aktif, nilai faktor daya hingga 0.99 | |
| Efisiensi maksimum modul rectifier lebih dari 93% | |
| Efisiensi maksimum modul surya lebih dari 95% | |
| Modul surya dan modul rectifier memiliki kepadatan daya yang tinggi | |
| Modul surya dan modul rectifier mengadopsi teknologi hot swap yang tidak merusak, yaitu Plug-and-Play. | |
| Modul surya dan modul rectifier memiliki fungsi perlindungan overvoltage output, termasuk perlindungan overvoltage hardware dan perlindungan overvoltage software.Dan perlindungan over-voltage perangkat lunak memiliki dua mode untuk pilihan: pertama kali mode over-voltage lock-out, keempat kali mode over-voltage lock-out | |
| Pengelolaan baterai | Pengelolaan baterai yang sempurna: perlindungan baterai, dan fungsi seperti pengatur tegangan otomatis, pembatasan arus tak bergerak, perhitungan kapasitas baterai,Pengimbangan otomatis/konversi tarif float, tes baterai online. |
| Manajemen Komplementer Lampu dan Listrik | Fungsi manajemen komplementer cahaya / listrik yang sempurna, yang dapat mencapai prioritas pasokan energi surya dan dan memaksimalkan penggunaan energi surya |
| Statistik daya | Konsumsi listrik beban, energi yang dihasilkan dari tenaga surya, energi yang dihasilkan dari jaringan, energi yang dihasilkan dari DG, debit baterai, pengisian baterai |
| Catatan data |
90 hari catatan data sejarah, data sejarah dapat diunggah. 200 catatan sejarah alarm, 10 kelompok data tes baterai |
| Fungsi alarm | Perlindungan kesalahan yang sempurna dan fungsi alarm kesalahan |
| Desain Jaringan |
Menyediakan kontak kering dan port komunikasi lainnya untuk fleksibilitas jaringan; Memungkinkan peningkatan perangkat lunak proximal end dan operasi tanpa pengawasan |
| Antarmuka operasi manusiawi |
LCD dirancang dengan sudut 15 derajat, yang lebih intuitif dan nyaman untuk operasi pengguna. Menanyakan parameter operasi, statistik, dan alarm historis dari sistem melalui LCD. Mengontrol sistem secara manual melalui LCD |
| Perlindungan Petir | Desain perlindungan petir yang sempurna di sisi AC dan DC |
| Desain hemat energi | Sistem, selain fungsi penghematan energi tidur dari modul rectifier, juga mendukung dan memberikan prioritas untuk penggunaan input energi matahari ke beban, memanfaatkan sepenuhnya energi matahari,untuk mencapai penghematan energi dan mengurangi emisi gas rumah kaca |
| Tipe luar | Tingkat perlindungan sistem hingga IP55, dapat digunakan di luar ruangan. |
|
Sistem
|
Semua peralatan dalam sistem mendukung pemeliharaan di depan |
| Sistem mengadopsi teknologi tidur modul rectifier, kontaktor dua keadaan stabil, shunt daya rendah dan teknologi kecepatan kipas diatur, dan memiliki fungsi hemat energi yang lebih menonjol | |
| Pemanas AC opsional membuat sistem bekerja pada suhu rendah secara andal | |
| Pemantauan jarak jauh | Modem dikonfigurasi dengan fungsi GPRS yang dapat mewujudkan pemantauan jarak jauh dengan menyediakan data ke server Internet |
Kabinet Daya Hibrida Dengan Energi Surya Dan Aplikasi Sistem Daya:
Kabinet kami banyak digunakan dalam industri komunikasi luar ruangan. Kabinet dapat dilengkapi dengan berbagai peralatan komunikasi, sistem pasokan listrik rectifier, unit pemantauan, baterai, serat optik,dll.
Cocok untuk digunakan di jalanan, atap bangunan, puncak gunung, perkotaan, pedesaan, daerah perumahan dan daerah lainnya.
