Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Dimensi: | L*D*T 800*940*2050mm | Bahan: | Dinding Tunggal Baja Galvanis |
|---|---|---|---|
| Metode Pendinginan: | Pendingin ruangan | Rak peralatan: | Rak 19 inci, ruang 40U |
| Peringkat IP: | IP55 | Tanggal Pembayaran: | T/T |
| Pelabuhan pengiriman: | Shenzhen | Modul Penyearah: | Ya. |
| Modul Surya: | Ya. | Cara gunung: | pemasangan di lantai |
| Menyoroti: | 40U 19inch Outdoor Enclosure,Energi Surya 19 inci Lapisan Luar,Kabinet Daya Luar Ruang 19 inci |
||
Kabinet listrik hibrida dengan energi surya dan sistem listrik 40U 19inch Kabinet standar
Pengantar Kabinet Tenaga Hibrida:
Kabinet Daya Hybrid adalah solusi mutakhir yang dirancang untuk mengoptimalkan distribusi daya dan manajemen dalam sistem komputasi dan elektronik modern.kabinet ini menyediakan kontrol cerdas dan regulasi output daya, memastikan efisiensi energi dan stabilitas sistem.
Berikut adalah fitur utama dan manfaat dari Kabinet Tenaga Hibrida:
40U Standar 19inch Outdoor Enclosure Kabinet Daya Hibrida
| Daftar konfigurasi | |
| Ukuran Luar |
800mm ((W) x940mm ((D) x2050mm ((H) (termasuk tonjolan kontrol suhu) |
| Daerah yang ditampung | 800 mm ((W) x 700 mm ((D) |
| Ketinggian dasar | 150 mm |
| Berat badan | ≤130kg (tidak termasuk peralatan dan baterai) |
| Ruang Pengguna | 37U |
| Bahan |
Dinding:1Lembar baja galvanis.2mm Pintu:1Lembar baja galvanis.5mm |
| Kunci | Kunci anti pencurian tiga titik, standar Eropa dan inti, dapat mengganti atau mencocokkan gembok sendiri |
| Posisi kabel | Bagian bawah masuk dan keluar |
| Lubang Kabel | 10xφ36 |
|
Tingkat Perlindungan |
IP55 |
| Informasi Kontrol Suhu | |
|
Peralatan Kompartemen |
Mode:pertukangan panas Efisiensi disipasi panas:200W/K Tegangan nominal:48VDC Daya nominal: 520W |
|
Kompartemen Baterai |
Mode: AC DC Kapasitas pendingin (L35/L35): 500W Tegangan nominal:48VDC Konsumsi daya (L35/L35):160W |
40U Standar 19inch Outdoor Enclosure Kabinet Daya Hybrid:
Ini adalah sub-rack 19 inci untuk sistem listrik hibrida, dengan desain kompak tinggi 5U untuk memenuhi kebutuhan aplikasi kritis dari transmisi serat dan gelombang mikro, perangkat akses, saklar..
Daya maksimum sistem adalah 150A,dengan input AC / DC input / baterai / beban MCBs.Kabel adalah akses depan dengan MCB dan busbar.
Pengoreksifitur utama:
·Rentang tegangan masukan yang luas:85 sampai 290VAC untuk rectifier dan 120 sampai 420VDC untuk MPPT
·Rektifier, MPPT dan pengontrol dapat dicolok panas,pengopènan online mudah dan cepat
·Efisiensi tinggi hingga 96% untuk biaya operasi yang lebih rendah
·Support antarmuka komunikasi Ethernet,SNMP,ModBus dan RS485
| Distribusi input | ||
| AC | DC | |
| Mode Masukan | 220VAC fase tunggal | 120VDC sampai 425VDC |
| Frekuensi input | 45 sampai 65Hz,nilai nominal:50Hz/60Hz | / |
| Kapasitas Masuk | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Distribusi output | ||
| Pengoreksi | Modul Surya | |
| Tegangan Keluar | -42 sampai 58VDC, nilai nominal:-53.5VDC | -42 sampai 58VDC,nilai nominal:-54.5VDC |
| Baterai pemutus | 125A/2P | |
| Pemecah beban | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Modul | ||
| Modul Pengoreksi | Modul Surya | |
| Tegangan Masuk |
85 sampai 290VAC, Nominal 220VAC |
120 sampai 420VDC dengan nilai 340VDC |
| Efisiensi | > 96% | > 96% |
| Kekuatan nominal | 3000W ((176 sampai 290VAC) | 3000W ((200 sampai 425VAC) |
|
Suhu Kerja |
-10°C sampai +75°C (kekuatan penuh di bawah 55°C) | -10°C sampai +75°C (kekuatan penuh di bawah 50°C) |
| Pengontrol | |
| Input sinyal | 3Al ((2 suhu baterai,1 suhu lingkungan),2RS485,7 DI |
| Output Alarm | 6 kontak kering |
| Pelabuhan Komunikasi | RS485, SNMP |
| Mode Tampilan | LCD |
| Sistem | |
| Dimensi (WxDxH) | 482x350.6×9U,≤30kg ((tanpa modul) |
| Mode pendinginan | Pendinginan alami |
| Mode pemeliharaan | Pemeliharaan depan, perubahan kelas modul pendukung |
| Tingkat perlindungan | IP20 |
| Lingkungan | |
| Suhu operasi | -10°C sampai +50°C |
| Suhu penyimpanan | -40°C sampai +75°C |
| Kelembaban Operasi | 5% sampai 95% ((non-kondensasi) |
|
Ketinggian |
0 sampai 4000m ((jika ketinggian berada dalam kisaran 3000m sampai 4000m,suhu operasi maksimum menurun sebesar 1°C ketika ketinggian meningkat sebesar 200m) |
* desain yang disesuaikan tersedia.

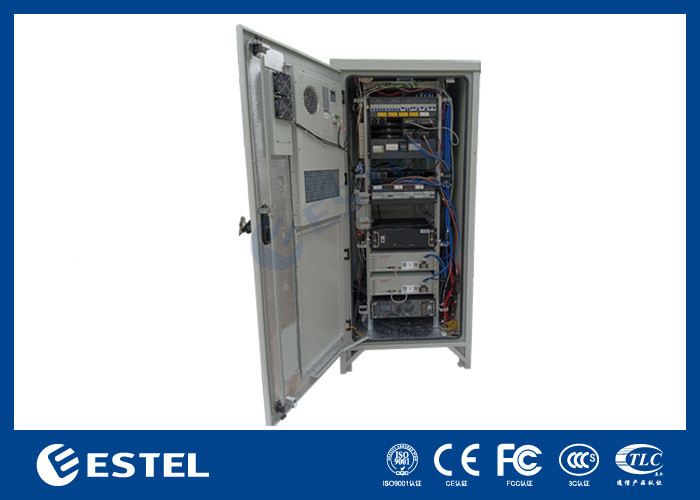

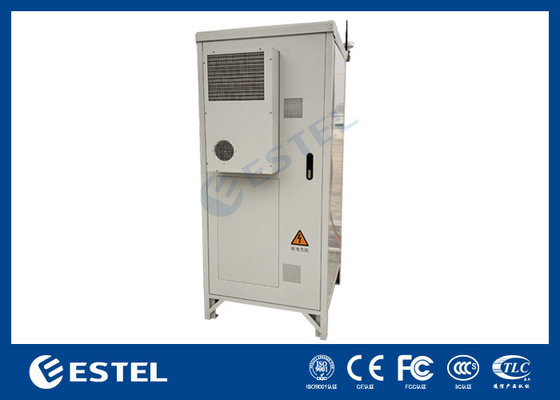

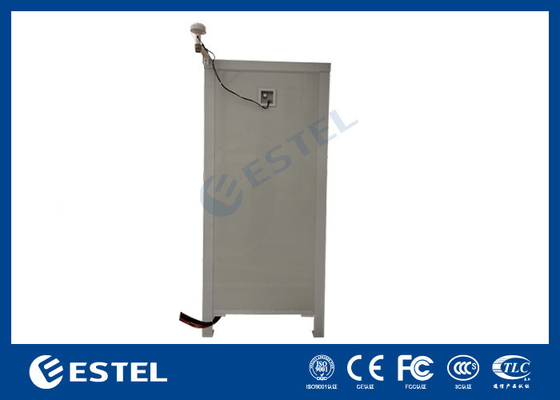

Gambar kabinet:
Rektifiser Gambar:
Definisi IP
IP55/IP65
IP55= Karakteristik kandang:
Perlindungan penuh dari debu, minyak, dan bahan non-korosif lainnya
Perlindungan lengkap dari kontak dengan peralatan tertutup
Perlindungan dari air, sampai air yang diproyeksikan oleh muncung terhadap kandang dari arah manapun
Tersedia di dinding dipasang, berdiri bebas, palungan, dan tiang telegraf pemasangan
Layanan logo, anodisasi, atau ukiran sutra tersedia
IP65= Karakteristik kandang:
Perlindungan penuh dari debu, minyak, dan bahan non-korosif lainnya
Perlindungan lengkap dari kontak dengan peralatan tertutup
Perlindungan dari air, sampai air yang diproyeksikan oleh muncung terhadap kandang dari arah manapun
Tersedia di dinding dipasang, berdiri bebas, palungan, dan tiang telegraf pemasangan
Layanan logo, anodisasi, atau ukiran sutra tersedia
Custom dengan potongan, isolasi, engsel, kunci atau kunci
Fitur kabinet:
| Fitur | Deskripsi |
|
Karakteristik modul
|
Modul surya memiliki fungsi pelacakan titik daya maksimum. Keakuratan pelacakan titik daya maksimum lebih dari 99,5% |
| Modul rectifier mengadopsi teknologi kompensasi faktor daya aktif, nilai faktor daya hingga 0.99 | |
| Efisiensi maksimum modul rectifier lebih dari 93% | |
| Efisiensi maksimum modul surya lebih dari 95% | |
| Modul surya dan modul rectifier memiliki kepadatan daya yang tinggi | |
| Modul surya dan modul rectifier mengadopsi teknologi hot swap yang tidak merusak, yaitu Plug-and-Play. | |
| Modul surya dan modul rectifier memiliki fungsi perlindungan overvoltage output, termasuk perlindungan overvoltage hardware dan perlindungan overvoltage software.Dan perlindungan over-voltage perangkat lunak memiliki dua mode untuk pilihan: pertama kali mode over-voltage lock-out, keempat kali mode over-voltage lock-out | |
| Pengelolaan baterai | Pengelolaan baterai yang sempurna: perlindungan baterai, dan fungsi seperti pengatur tegangan otomatis, pembatasan arus tak bergerak, perhitungan kapasitas baterai,Pengimbangan otomatis/konversi tarif float, tes baterai online. |
| Manajemen Komplementer Lampu dan Listrik | Fungsi manajemen komplementer cahaya / listrik yang sempurna, yang dapat mencapai prioritas pasokan energi surya dan dan memaksimalkan penggunaan energi surya |
| Statistik daya | Konsumsi listrik beban, energi yang dihasilkan dari tenaga surya, energi yang dihasilkan dari jaringan, energi yang dihasilkan dari DG, debit baterai, pengisian baterai |
| Catatan data |
90 hari catatan data sejarah, data sejarah dapat diunggah. 200 catatan sejarah alarm, 10 kelompok data tes baterai |
| Fungsi alarm | Perlindungan kesalahan yang sempurna dan fungsi alarm kesalahan |
| Desain Jaringan |
Menyediakan kontak kering dan port komunikasi lainnya untuk fleksibilitas jaringan; Memungkinkan peningkatan perangkat lunak proximal end dan operasi tanpa pengawasan |
| Antarmuka operasi manusiawi |
LCD dirancang dengan sudut 15 derajat, yang lebih intuitif dan nyaman untuk operasi pengguna. Menanyakan parameter operasi, statistik, dan alarm historis dari sistem melalui LCD. Mengontrol sistem secara manual melalui LCD |
| Perlindungan Petir | Desain perlindungan petir yang sempurna di sisi AC dan DC |
| Desain hemat energi | Sistem, selain fungsi penghematan energi tidur dari modul rectifier, juga mendukung dan memberikan prioritas untuk penggunaan input energi matahari ke beban, memanfaatkan sepenuhnya energi matahari,untuk mencapai penghematan energi dan mengurangi emisi gas rumah kaca |
| Tipe luar | Tingkat perlindungan sistem hingga IP55, dapat digunakan di luar ruangan. |
|
Sistem
|
Semua peralatan dalam sistem mendukung pemeliharaan di depan |
| Sistem mengadopsi teknologi tidur modul rectifier, kontaktor dua keadaan stabil, shunt daya rendah dan teknologi kecepatan kipas diatur, dan memiliki fungsi hemat energi yang lebih menonjol | |
| Pemanas AC opsional membuat sistem bekerja pada suhu rendah secara andal | |
| Pemantauan jarak jauh | Modem dikonfigurasi dengan fungsi GPRS yang dapat mewujudkan pemantauan jarak jauh dengan menyediakan data ke server Internet |
