Kabinet Terintegrasi Luar dengan Baterai dan Unit Distribusi Daya Dengan Tingkat Perlindungan IP55
Rincian Produk
Kabinet Terintegrasi Luar dengan PDU
,Kabinet Terintegrasi Luar dengan Baterai
,IP55 Kabinet Terintegrasi Luar Ruang
Kabinet Terintegrasi Luar dengan Baterai dan Unit Distribusi Daya Dengan Tingkat Perlindungan IP55
Parameter teknis untuk ET80130221-BA
| Konfigurasi | Artikel | Parameter teknis |
| Kabinet | Model | ET80130221-BA |
| Tingkat Perlindungan | IP55 | |
| Dimensi Luar | H2210mm × W800mm × D1300mm | |
| Dimensi Internal | Bagian atas 19 inci 33U di bawah 1 lapisan kabinet baterai | |
| Bahan |
Baja galvanis, ketebalan 1,2 mm, dinding tunggal. Ketebalan bagian bearing: 2,0 mm |
|
| Isolasi | 20mm PEF | |
| Lapisan | Lapisan bubuk poliester | |
| Warna | RAL7035 | |
| Pintu | Satu pintu depan, satu pintu belakang, anti-pencurian kunci tiga titik, dukungan gembok | |
| Genggaman | Selang bagian dalam | |
| Pilihan pemasangan | Papan dipasang | |
| Routing Kabel | Kabel masuk dan keluar dari bagian bawah lemari | |
| Pendinginan | AC 2000W 48VDC | |
| kipas 12038 48VDC | ||
| Unit distribusi listrik |
AC switchboard, dengan dioda penekan tegangan transient (SPD 80KA) Power grid dan generator diesel (L1, L2, N, G) 120V Nema 5-15R 2 soket 1 pemutus ganda 100A 2 pemutus tunggal 64A 3 pemutus tunggal 30A Unit Distribusi Tegangan masukan:AC 220V (L1, L2, N dan G) 60Hz Fase tunggal (L1, L2, N koneksi tanah) koneksi generator listrik Tegangan masukan: AC 220V (L1, L2, N dan G) 60Hz |
|
| lainnya | Lampu LED 48VDC | |
| Lingkungan | Suhu Kerja | -40°C~+55°C (+ Radiasi Matahari) |
| Suhu penyimpanan | -40°C~+70°C | |
| Kelembaban Kerja | 5% ~ 95% ((Tidak ada kondensasi) | |
| Ketinggian kerja | 0 ~ 4000 meter | |
1.ET80130221-BASpesifikasi:
Outdoor Integrated Cabinet adalah perangkat yang mengintegrasikan baterai dan Power Distribution Unit (PDU) untuk menyediakan distribusi daya dan perlindungan di lingkungan luar ruangan.
Fungsi utama:
Baterai: Menyediakan cadangan daya untuk perangkat untuk memastikan bahwa ia dapat terus beroperasi untuk jangka waktu tertentu jika terjadi pemadaman listrik.
Unit distribusi daya (PDU): mendistribusikan daya dari catu daya ke perangkat atau sistem dan menyediakan perlindungan overload dan perlindungan sirkuit pendek.
Fitur:
Tahan air dan debu: Biasanya dengan IP55 atau IP65 tahan air dan tahan debu, beradaptasi dengan lingkungan luar yang keras.
Kinerja disipasi panas: Aircon/kipas angin atau perangkat disipasi panas lainnya yang dibangun untuk memastikan operasi normal perangkat internal dalam lingkungan suhu tinggi.
Kapasitas: Ini dapat menyediakan lemari dengan berbagai kapasitas, seperti 18u, 22u, 27u, 32u, 42u, dll.
Kustomisasi: Dapat disesuaikan sesuai dengan kebutuhan pengguna, termasuk ukuran, warna, fungsi, dll.
Daftar Aksesoris
| Tidak, tidak. | Artikel | Jumlah | Satuan | Spesifikasi |
| 1 | Kabinet UPS luar | 1 | Set |
(1) Dimensi eksternal: W×D×H 800×1300×2210mm (2) Satu kompartemen: bagian atas adalah ruang peralatan, bagian bawah adalah ruang baterai. (3) Dengan satu pintu depan, dan kunci khusus untuk lemari luar (4) Baja galvanis, panel struktur sandwich, dinding ganda dengan isolasi panas (5) Ada isolasi panas antara dinding dalam dan dinding luar. |
| 2 |
AC (pendingin untuk ruang peralatan) |
1 | Set | Kapasitas pendingin: 2000W; Pasokan listrik: DC48V |
| 3 | Penggemar | 1 | Set | Sumber Daya: DC48V |
| 4 | Sensor lampu LED | 1 | PC | Digunakan untuk mengontrol lampu LED on/off |
| 5 | Lampu LED | 1 | PC | DC48V |
| 6 | Unit Distribusi Daya | 1 | Set |
AC switchboard, dengan dioda penekan tegangan transient (SPD 80KA) Power grid dan generator diesel (L1, L2, N, G) 120V Nema 5-15R 2 soket 1 pemutus ganda 100A 2 pemutus tunggal 64A 3 pemutus tunggal 30A Unit Distribusi Tegangan masukan:AC 220V (L1, L2, N dan G) 60Hz Fase tunggal (L1, L2, N koneksi tanah) koneksi generator listrik Tegangan masukan: AC 220V (L1, L2, N dan G) 60Hz |
| 7 | Paket | 1 | Set | Kasus Kayu |
2. Fitur
(1) Lemari tahan debu, tahan matahari dan tahan hujan, yang digunakan di lingkungan luar ruangan.
(2) Pendingin lemari: AC. MTBF≥50000h.
(3) Layout lemari adalah wajar, yang akan memudahkan akses kabel, pemasangan dan grounding. ada inlet kabel individu untuk kabel listrik, kabel sinyal dan kabel optik.
(4) Semua kabel yang digunakan dalam lemari terbuat dari bahan tahan api.
(5) Lemari termasuk batang pengantar
3. Aplikasi
ET80130221-BA Outdoor Power Cabinet adalah untuk menyimpan sistem daya telekomunikasi dan baterai, terutama digunakan di stasiun dasar komunikasi nirkabel, seperti sistem 4G,layanan komunikasi/jaringan terintegrasi, akses / stasiun transmisi, komunikasi darurat / transmisi, dll.
4Diagram Dimensi

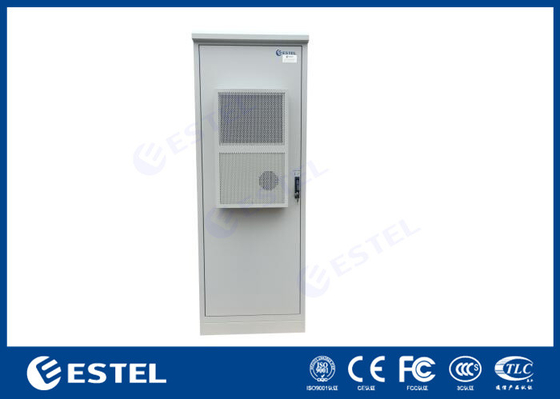

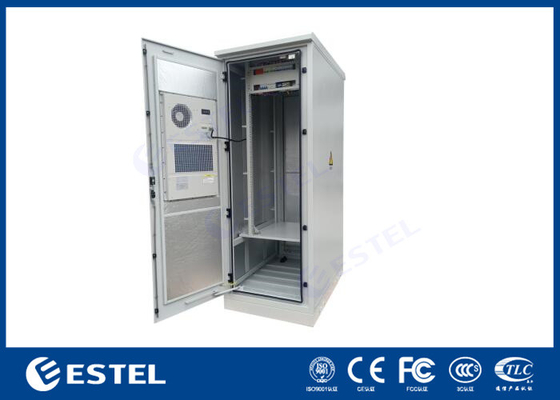

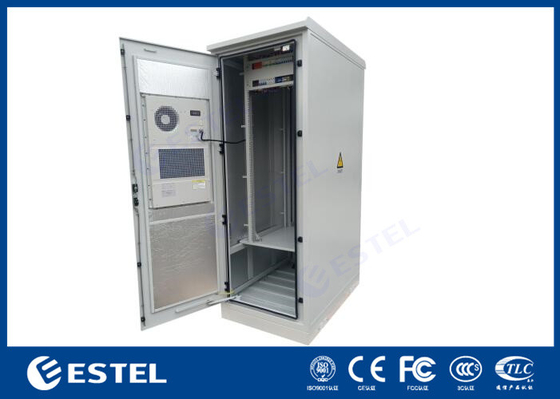

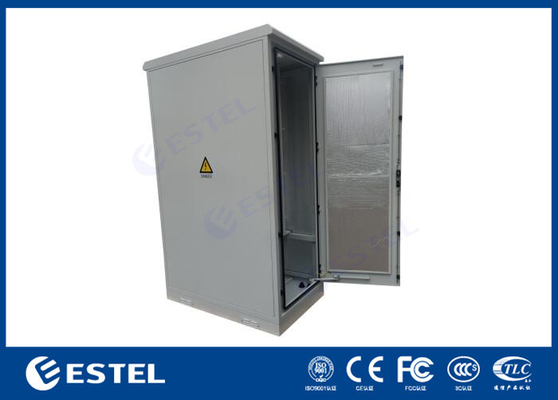

5Gambar kabinet
-
