Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| nama: | Penyearah Telekomunikasi Pemasangan Rak | Model: | EVCSE48200 |
|---|---|---|---|
| Pengontrol: | Komunikasi Ethernet, SNMP, ModBus dan RS485 | Modus Instalasi: | Rak 19 Inci |
| Kapasitas penuh: | 23.2kw | Tegangan Keluar: | -48VDC (-42 sampai -58VDC) |
| Modul: | Hot-swappable | Manajemen Baterai: | Dukungan |
| Menyoroti: | 220Vac 19-Inch Rectifier,Modul yang bisa ditukar dengan panas 19 inci,23Sistem pasokan listrik.2KW |
||
1Rincian Sistem Tenaga Telekomunikasi:
| Tempat Asal: Shenzhen, Cina (Daratan) | Fase tunggal 220Vac |
| Nama merek: ESTEL | 48V ((40~58Vdc disesuaikan) |
| Nomor Model: EVCSE48200 | Kekuatan output: 23.2KW |
| Nama produk:Sistem Daya AC/DC | Frekuensi masukan:50/60Hz±10% |
| Sertifikasi: ISO9001, CE, 3C, FCC, TLC | Output Current:50-400A |
| Aplikasi: perangkat transmisi,stasiun darat komunikasi satelit | Faktor Daya: ≥0.99 |
| Berat: 15kg | Pembagian arus pada paralel: ≤±3% |
| Input baterai: 100A*2 | Keakuratan stabilitas tegangan: ≤±0,6% |
| Pembuatan beban: (10-63)A*10 | Efisiensi: ≥91% |
2. Deskripsi sistem rectifier
EVCSE48400 terdiri dari modul kontrol VSM-B, modul rectifier VRM48, dan lain-lain.
1) Modul rectifier mengadopsi teknologi kompensasi faktor daya aktif, dan nilai faktor daya mencapai 0.99.
2) Jangkauan kerja normal tegangan input AC adalah luas hingga 90 ̊290V, Single Phase, (323V ~ 480V ac, 3 Phase).
3) Modul rectifier mengadopsi teknologi soft-switching full-bridge, dan efisiensi mencapai 96%.
4) Manajemen baterai yang cerdas. Ada fungsi daya-off beban dan perlindungan tegangan rendah baterai (LVLD + LVBD) dan daya-off sekunder (switch daya sekunder),yang dapat mewujudkan fungsi seperti kompensasi suhu, penyeimbang otomatis dan kontrol muatan terapung, regulasi tegangan otomatis, perhitungan kapasitas baterai, dan pengujian baterai online.
5) Modul rectifier mengadopsi teknologi hot-swappable non-kerusakan, plug and play, dan waktu penggantian kurang dari 1 menit.
6) Desain jaringan, menyediakan beberapa antarmuka komunikasi (seperti RS485, kontak kering), jaringan yang fleksibel, pemantauan lokal dan jarak jauh yang terbatas, tanpa pengawasan.
7) Desain perlindungan petir untuk sisi AC dan DC, cocok untuk daerah badai petir.
8) Mendukung fungsi perlindungan kesalahan dan alarm kesalahan.
9) Operasi dan pemeliharaan yang ramah dapat dipasang di dinding, secara efektif menghemat ruang.
10) Radiasi ultra rendah. Mengadopsi desain kompatibilitas elektromagnetik canggih.
3. Modul Pengendalian Rektifier Parameter Teknis
| Input | |
| Volage nominal | Fase tunggal 220Vac |
| Jangkauan tegangan operasi | 90 ~ 300Vac |
| Saat ini | ≤ 18,5A |
| Frekuensi | 50/60Hz ± 10% |
| Faktor daya | ≥ 0.99 |
| Output | |
| Tegangan | 48V ((40~58Vdc disesuaikan) |
| Saat ini | 50A@58 |
| Berbagi arus secara paralel | ≤ ± 3% |
| Keakuratan stabilitas tegangan | ≤ ± 0,6% |
| Perlindungan | Lebih dari tegangan, lebih dari arus, output sirkuit pendek dan lebih dari suhu |
| Data lainnya | |
| Efisiensi | ≥92% |
| Mode pendinginan | Pendingin kipas |
| Suhu operasi | -10~+55°C |
| Tingkat kelas perlindungan | IP20 |
| Tegangan Ripple | ≤ 200mVpp |
| Kebisingan fosfometrik | ≤2mVrms |
| Efek beban | ≤ ± 0,5% |
| Waktu pemulihan efek beban | ≤ 200μs |
| Efek sumber | ≤ ± 0,1% |
| Dimensi (mm) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| Berat badan | 2.2kg |
| EMC | |
| Emisi | Input AC sesuai dengan EN50081-1 dan EN50081-2; output DC sesuai dengan EN50081-2 |
| Kekebalan | Menurut EN50081-1, EN50081-2 |
| Keamanan | Sesuai dengan IEC950, EN60950, EN41003, UL1950, AS/NZ3260 |
3Model EVCSE48400 Prinsip Operasi
Dalam kondisi normal, setiap parameter modul rectifier dan unit distribusi semuanya berada di bawah kendali modul pemantauan, beroperasi sesuai dengan parameter yang telah ditetapkan sebelumnya atau perintah pengguna.Jika AC mains fault, sistem akan didukung oleh baterai. Dengan pembuangan baterai, tegangan terminal baterai mulai turun. Ketika tegangan baterai di bawah 42V ± 0,5V,modul pemantauan melaporkan baterai di bawah sinyal alarm tegangan dan memotong output beban, maka sistem listrik berhenti bekerja. Ketika jaringan AC eksternal pulih, sistem akan kembali ke keadaan kerja normal. (Semua data pemantauan di atas adalah nilai default sistem yang dapat diatur ulang oleh pengguna).
4. Aplikasi pengoreksi
(1) Akses integrasi
(2) Sistem distribusi dan ekstensi dalam ruangan
(3) Stasiun seluler dan sistem jangkauan lanjutan
(4) WLAN
(5) Stasiun darat komunikasi satelit dan stasiun komunikasi gelombang mikro
(6) Ruang distribusi arus yang lemah
(7) Sistem listrik tak terputus AC/DC lainnya
5Agen Pengiriman kami.
Barang dapat dikirim melalui laut, udara, kurir, darat, kereta api, dll.
Selain agen pengiriman berikut, kami juga dapat mencari agen pengiriman dengan harga terbaik di Cina jika Anda perlu kami lakukan untuk Anda.

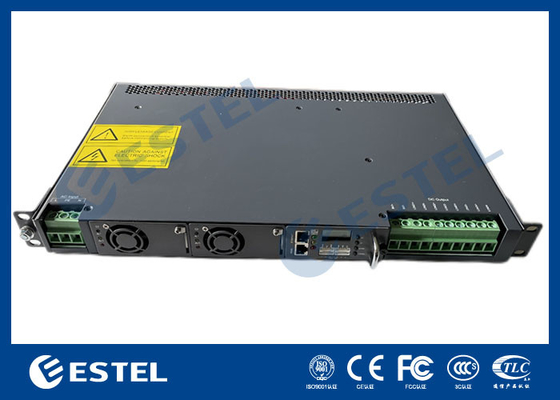

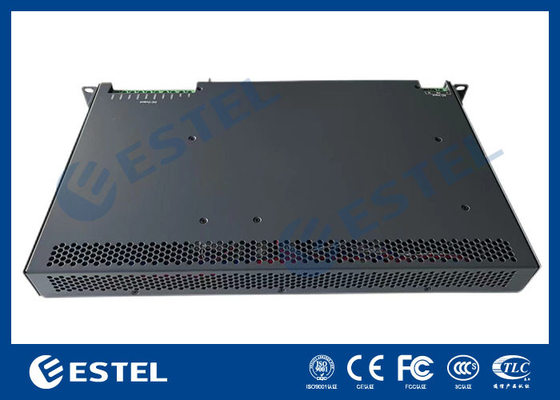

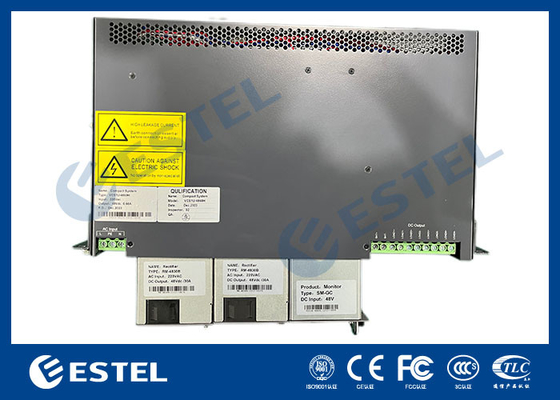

6Gambar produk:
