32U IP55 Outdoor Integrated Power Cabinet Dengan Distribusi Daya Dan Sistem Pemantauan
Rincian Produk
Kabinet Daya Terintegrasi Luar Ruang
,Kabinet Daya Dengan Distribusi Daya
,Kabinet Daya Dengan Sistem Pemantauan
32U IP55 Outdoor Integrated Power Cabinet Dengan Distribusi Daya Dan Sistem Pemantauan
Parameter Teknis Kabinet
| Konfigurasi | Artikel | Parameter teknis | |
| Kabinet | Model | ET7575175 | |
| Tingkat Perlindungan | IP55 | ||
| Dimensi Luar | H1750mm × W750mm × D750mm (bisa disesuaikan) | ||
| Dimensi Internal | 19 inci rel, 32U | ||
| Bahan | Baja galvanis, ketebalan 1,2mm, dinding tunggal. | ||
| Isolasi | PEF (opsional) | ||
| Lapisan | Lapisan bubuk poliester | ||
| Warna | RAL7035 | ||
| Kunci | Sistem penguncian tiga titik anti pencurian | ||
| Genggaman | Selang bagian dalam | ||
| Pilihan pemasangan | Papan dipasang | ||
| Routing Kabel | Kabel masuk dan keluar dari bagian bawah lemari | ||
| Pemeliharaan | Satu pintu depan, perawatan depan | ||
| Pendinginan | Pilihan | AC AC | Penggemar |
| Kapasitas pendingin | 1500W | 180CFM | |
| Tegangan Masuk | 220VAC 50HZ | 48VDC | |
| Komunikasi | RS485 | / | |
| Pengontrol suhu | Pengontrol suhu kipas 48V | ||
| Unit Distribusi Daya | Kelas B tahan petir | ||
| AC Input | 63A/2P ×1 ((opsional) | ||
| Output AC | 16A/1P×4 (opsional) | ||
| Output DC | 16A/1P×4. (opsional) | ||
| Sensor |
1 x sensor asap, 1 x sensor air, 1 x sensor suhu dan kelembaban, 1 x pengirim pintu, 1 x sensor getaran. |
||
| lainnya | Lampu LED 48VDC untuk pencahayaan | ||
| Lingkungan | Suhu Kerja | -40°C ~ +55°C (+ Sinar Matahari) | |
| Suhu penyimpanan | -40°C~+70°C | ||
| Kelembaban Kerja | 5% ~ 95% ((Tidak ada kondensasi) | ||
| Ketinggian Kerja | 0 ~ 4000 meter |
||
1.32U Kabinet telekomunikasi Pengantar
Kabinet luar digunakan secara luas di operator telekomunikasi situs telekomunikasi seluler, tempat penampungan kecil di luar ruangan, kabinet kontrol listrik kereta api, polisi elektronik, stasiun dasar komunikasi,stasiun deteksi udara luar, lemari kontrol surya, dll.
2.Fitur kabinet
- Perlindungan masuk adalah IP55, kami dapat menyediakan kabinet IP65 berdasarkan klien's aktual.
- Terbuat dari bahan galvanis berat.
- pintu depan menggunakan kunci anti pencurian tiga titik standar. kunci pintu membentuk struktur penguncian tiga titik atas, tengah dan bawah. untuk lemari dengan luas besar,efek penguncian aman dan dapat diandalkan.
-Standar 19 inci tiang pemasangan.
-Pintu yang dijamin dengan baja mati kunci sistem kunci (dukungan PADLOCK)
-Ini dipasang di akar tanah atau di atas sistem dasar kolom tanah dengan "mengubur langsung"
-Cable akses adalah melalui dasar sebagai standar dengan sisi atau atap akses tersedia atas permintaan.
3Instruksi Kabinet
Bagi mereka yang membutuhkan lebih dari hanya lemari standar, seri ini juga dapat menawarkan benar-benar keamanan dari solusi yang disesuaikan dengan banyak pilihan yang tersedia,menyediakan lingkungan yang dikontrol iklim untuk peralatan elektronik apa pun, panel beban listrik dan solusi masuk kabel.
Kabinet baterai ini 1750mm Tinggi dan 750mm lebar dan 750mmDeep.
- Tabel 1 Kepatuhan Standar
| Standar | Deskripsi |
| GB/T 17626.7-1998 | Kompatibilitas elektromagnetik |
| GB4706.1 | Keamanan peralatan rumah tangga dan peralatan listrik dengan penggunaan serupa. |
| GB4798.1 | Kondisi lingkungan yang ada dalam aplikasi untuk produk listrik dan elektronik - penyimpanan |
| GB4798.2 | Kondisi lingkungan yang ada dalam aplikasi untuk produk listrik dan elektronik - transportasi |
| GB4798.3 | Kondisi lingkungan yang ada dalam aplikasi untuk produk listrik dan elektronik - penggunaan |

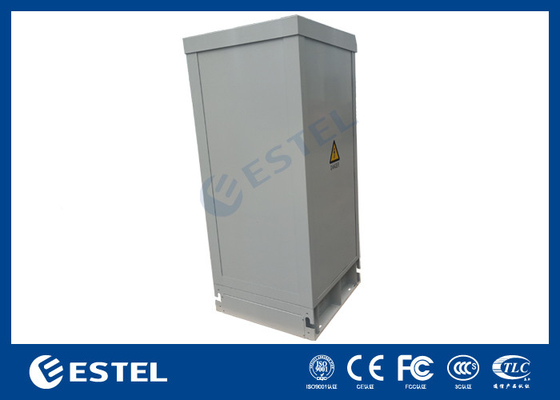

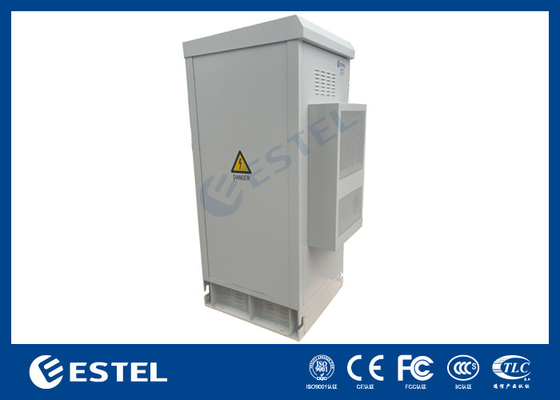

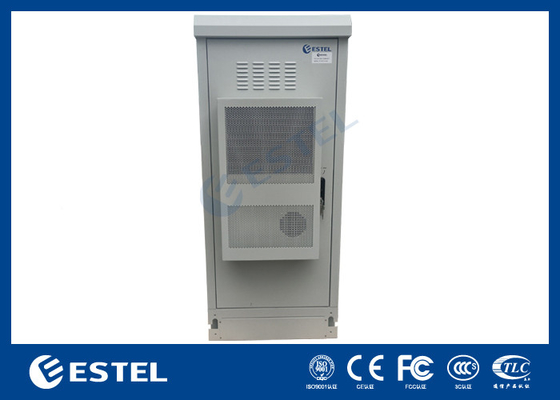

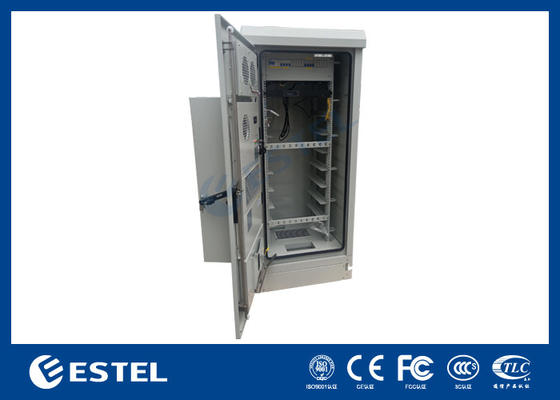

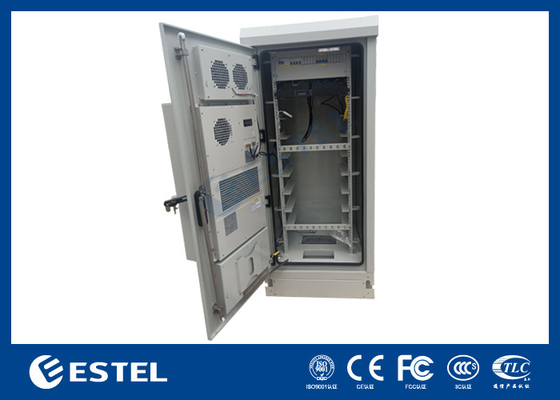

Gambar Kabinet
Parameter teknologi AC
| Artikel | Nama | Satuan | Parameter |
| Dimensi dan pemasangan | Dimensi garis besar tubuh (tinggi*lebar*dalam) | mm | 750*450*200 |
|
Dimensi garis besar termasuk Flang ((tinggi*lebar*dalam)) |
mm | 784*484*200 | |
| Berat badan | Kilo | 24 | |
| Metode pemasangan | Pintu Dipasang | ||
| Metode pemasangan | Di luar ruangan | ||
| Lingkungan dan perlindungan | Suhu lingkungan kerja | °C | -40 sampai +55 |
| Kebisingan | dB ((A) | 65 | |
| Harapan hidup | Tahun | > 10 | |
| Kelas IP | IP55 | ||
| Bahan pendingin | R134a | ||
| Sertifikasi ROHS | Ya, benar. | ||
| Kinerja | Jangkauan tegangan masuk | 220±15%VAC ~ 50Hz | |
| Kapasitas pendingin ((L35/L35) | W | 1500 | |
| Daya masuk pendingin nominal ((L35/L35) | W | 580 | |
| Listrik pendingin nominal (L35/L35) | A | 2.6 | |
| Arus pendingin maksimum | A | 4.6 | |
| Kapasitas panas (opsional) | W | 1000 | |
| Volume udara sirkulasi dalam | m3/jam | 320 | |
Pengemasan dan Pengiriman
Paket lemari menggunakan kayu bebas fumigasi yang cocok untuk ekspor.
-
