Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kunci Kabinet: | Kunci tiga titik anti-pencurian (gembok pendukung) | Ukuran eksternal: | L800*D940*T2050mm |
---|---|---|---|
Bahan: | Baja galvanis, dinding tunggal | Metode Pendinginan: | AC DC 500w untuk pendinginan |
Rak peralatan: | Rak 19 inci, Tinggi 40RU | Peringkat IP: | IP55 |
Sistem: | sistem hybird dengan unit pemantauan | Modul Penyearah: | Ya. |
Modul Surya: | Ya. | ||
Menyoroti: | Kabinet Energi Terintegrasi Luar Ruang,Pengelolaan Multi-Site Outdoor Power Cabinet,Kabinet Daya Luar Sistem PV Hybrid |
Fungsi Manajemen Multi-Site Kabinet Energi Terintegrasi Kabinet Daya Untuk Upgrade Baru
Pambuka Singkat
Bagaimana Sistem Surya Hibrida Bekerja?
Ada berbagai komponen yang terlibat dalam operasi Sistem PV Hybrid.
Panel Surya (PV Array) Mereka dipasang di atap atau struktur yang dipasang di tanah untuk mendapatkan sinar matahari maksimum untuk mengubah energi matahari menjadi listrik DC.
Inverter Mereka mengubah listrik DC yang dihasilkan oleh Panel Surya menjadi listrik AC yang kemudian digunakan oleh peralatan rumah tangga.Microinverter, dan inverter hibrida yang semuanya menangani input surya dan baterai.
Baterai Baterai ini menyimpan energi matahari yang dihasilkan sehingga dapat digunakan setelah matahari terbenam ketika sinar matahari rendah atau pada hari-hari mendung.Ini berisi Sistem Manajemen Baterai yang membantu memantau pengisian dan pengurangan baterai untuk mengoptimalkan penggunaan dan umur.
Koneksi Jaringan Apabila baterai dan energi surya tidak cukup, koneksi jaringan membantu untuk mencadangkan sumber listrik dan memungkinkan energi matahari berlebih untuk dimasukkan kembali ke jaringan.Ada beberapa daerah di mana mereka bisa mendapatkan kredit untuk mengekspor energi berlebih ke jaringan.
Aliran energi Untuk meningkatkan efisiensi aliran energi, manajemen energi membantu untuk memantau dan mengontrol aliran dalam sistem.Ini juga memiliki teknologi cerdas yang membantu menyimpan daya ketika itu paling dibutuhkan.
Mekanisme Penyimpanan: Menggunakan baterai untuk menghemat akses ke energi surya yang dihasilkan melalui panel surya.Ketika tenaga surya menjadi rendah baterai membantu menghasilkan listrik sehingga tidak ada pemadaman listrik.
Daftar konfigurasi Kabinet Daya Hybrid kami ET8094205H
Daftar konfigurasi kabinet | |
Ukuran Luar |
800mm ((W) x940mm ((D) x2050mm ((H) (termasuk tonjolan kontrol suhu) |
Wilayah yang ditampung | 800mm ((W) x700mm ((D) |
Ketinggian dasar | 150 mm |
Berat badan | ≤130kg (tidak termasuk peralatan dan baterai) |
Ruang Pengguna | 37U |
Bahan |
Dinding:1Lembar baja galvanis.2mm Pintu:1Lembar baja galvanis.5mm |
Kunci | Kunci anti pencurian tiga poin |
Posisi kabel | Bagian bawah masuk dan keluar |
Lubang Kabel | 10xφ36 |
Tingkat Perlindungan |
IP55 |
Pendinginan | |
Peralatan Kompartemen |
Mode:pertukangan panas Efisiensi disipasi panas:200W/K Tegangan nominal:48VDC Daya nominal: 520W Dipasang di pintu depan |
Kompartemen Baterai |
Mode: AC DC Kapasitas pendingin (L35/L35): 500W Tegangan nominal:48VDC Konsumsi daya (L35/L35):160W Dipasang di pintu belakang |
Unit pemantauan |
19 inci instalasi, 1U tinggi, 220VAC / 48VDC tegangan masukan, Pelabuhan komunikasi: SNMP menghubungkan dengan sensor pintu/air/asap/suhu dan kelembaban |
Meter | Kabinet ini dapat mengelola peralatan dari tiga operator yang berbeda pada saat yang sama dan memantau konsumsi daya dari setiap perangkat melalui meter listrik. |
Daftar aksesoris:
Pencahayaan | DC-48VLED Light |
Sensor asap | 12VDC |
Sensor Banjir | Kontak kering |
Suhu dan sensor kelembaban |
12VDC |
Kontrol Akses | Kontak kering |
Lingkungan | |
Suhu operasi | 10°C sampai +45°C |
Suhu penyimpanan | 40°C sampai +75°C |
Kelembaban Operasi | 5% sampai 95% (tidak kondensasi) |
Ketinggian |
0 sampai 4000m (jika ketinggian berada dalam kisaran Dari 3000m sampai 4000m, maksimum operasi suhu menurun 1°C sebagai ketinggian meningkat sebesar 200m) |
Informasi Rak Internal | |
Peralatan Kompartemen |
Mode rak:19"ruang sesuai dengan IEC 60297-3 kedalaman: 400mm Tinggi: 20U Jarak yang tersedia di depan 19 ":180mn |
Kompartemen Baterai |
Mode rak:dua kelompok dukungan baterai Ketinggian setiap penyangga baterai:≥350mm Opsional:17U19" rak untuk baterai lithium |
Fitur utama pengoreksi:
·Rentang tegangan masukan yang luas:85 sampai 290VAC untuk rectifier dan 120 sampai 420VDC untuk MPPT
·Rektifier, MPPT dan pengontrol dapat dicolok panas,pengopènan online mudah dan cepat
·Efisiensi tinggi hingga 96% untuk biaya operasi yang lebih rendah
·Support antarmuka komunikasi Ethernet,SNMP,ModBus dan RS485
Distribusi input | ||
AC | DC | |
Mode Masukan | 220VAC fase tunggal | 120VDC sampai 425VDC |
Frekuensi input | 45 sampai 65Hz,nilai nominal:50Hz/60Hz | / |
Kapasitas Masuk | 63A/2Px1 | 63A/2Px5 |
SPD | 20kA/40kA,8/20μs | |
Distribusi output | ||
Pengoreksi | Modul Surya | |
Tegangan Keluar | -42 sampai 58VDC, nilai nominal:-53.5VDC | -42 sampai 58VDC,nilai nominal:-54.5VDC |
Pemecah Baterai | 125A/2P | |
Pemutus beban | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
SPD DC | 20kA/40kA,8/20μs | |
Modul | ||
Modul Pengoreksi | Modul Surya | |
Tegangan Masuk |
85 sampai 290VAC, Nominal 220VAC |
120 sampai 420VDC dengan nilai 340VDC |
Efisiensi | > 96% | > 96% |
Kekuatan nominal | 3000W ((176 sampai 290VAC) | 3000W ((200 sampai 425VAC) |
Suhu Kerja |
-10°C sampai +75°C (kekuatan penuh di bawah 55°C) | -10°C sampai +75°C (kekuatan penuh di bawah 50°C) |
Pengontrol | |
Masukan sinyal | 3Al ((2 suhu baterai,1 suhu lingkungan),2RS485,7 DI |
Output Alarm | 6 kontak kering |
Pelabuhan Komunikasi | RS485, SNMP |
Mode Tampilan | LCD |
Sistem | |
Dimensi (WxDxH) | 482x350.6×9U,≤30kg ((tanpa modul) |
Mode pendinginan | Pendinginan alami |
Mode pemeliharaan | Pemeliharaan depan, perubahan kelas modul pendukung |
Tingkat perlindungan | IP20 |
Lingkungan | |
Suhu operasi | -10°C sampai +50°C |
Suhu penyimpanan | -40°C sampai +75°C |
Kelembaban Operasi | 5% sampai 95% ((non-kondensasi) |
Ketinggian |
0 sampai 4000m ((jika ketinggian berada dalam kisaran 3000m sampai 4000m,suhu operasi maksimum menurun sebesar 1°C ketika ketinggian meningkat sebesar 200m) |
* desain yang disesuaikan tersedia.

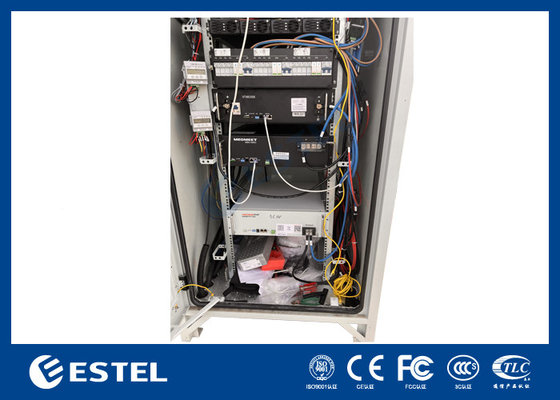

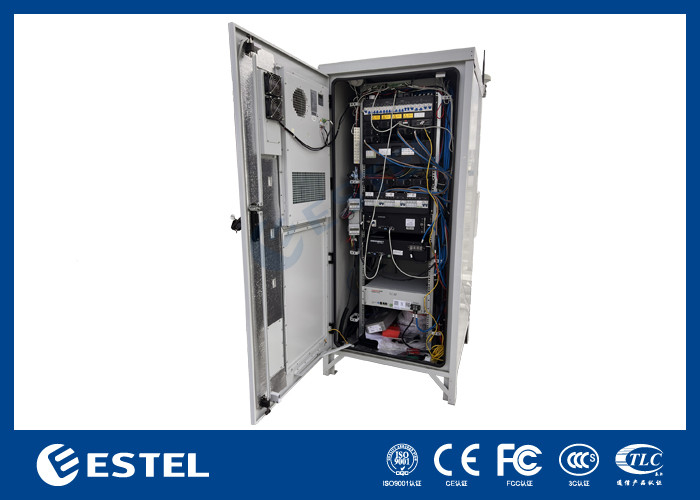

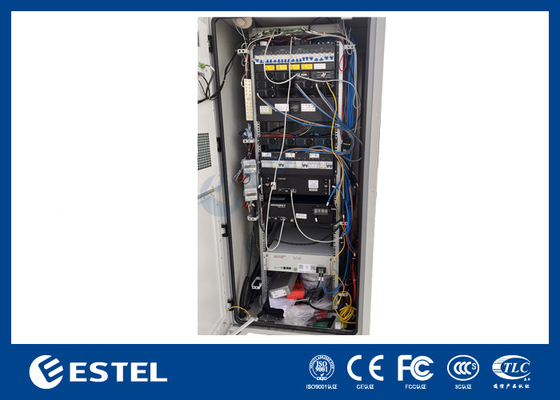

Gambar kabinet:

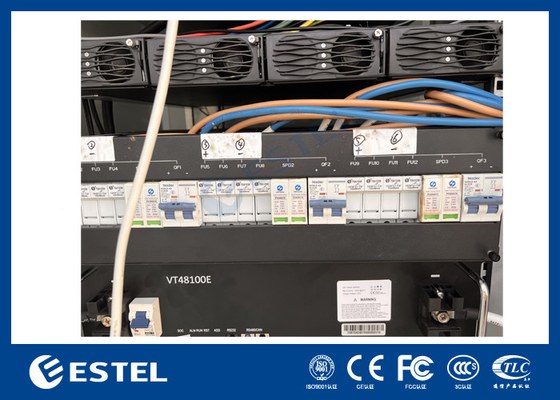

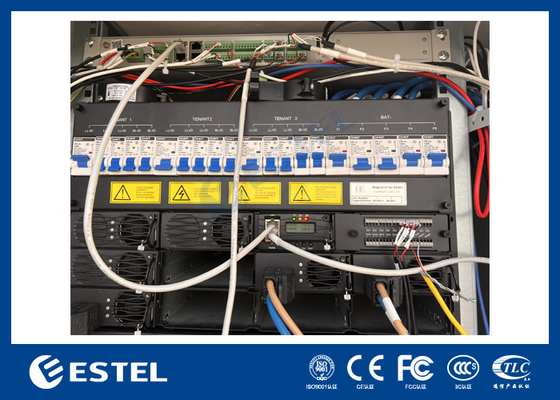

Rektifiser Gambar:
Sistem surya hibrida sering dikatakan sebagai investasi satu kali dan itu tidak salah. itu tidak hanya menghemat Anda dari kenaikan tagihan listrik di tahun-tahun mendatang tetapi juga,Anda tidak perlu menghabiskan banyak uang untuk membeli bahan bakar karena tidak ada bahan bakar yang dibutuhkan untuk mengoperasikan iniSelain manfaat ini, nilai properti Anda juga meningkat setelah Anda mendapatkan sumber yang dapat diandalkan ini dipasang di tempat Anda. jadi jika kita membandingkan investasi awal Anda dan ROI,Kesepakatan ini hanya akan menguntungkanmu dalam jangka panjang.
Setelah Anda memasang sistem surya hibrida, Anda dapat dengan bangga mengatakan bahwa Anda menggunakan energi bersih dan terbarukan.menggunakan ini tidak mempengaruhi ketersediaannya di planet kitaSelain itu, mengurangi jejak karbon dan merupakan sumber energi yang berkelanjutan.
Apakah Anda siap untuk mengambil langkah berikutnya dalam transisi energi hijau Anda? Biarkan para ahli kami membimbing Anda dalam memilih solusi POWRBANK yang optimal yang selaras dengan kebutuhan Anda:
