| Daya output modul penyearah: | 3000W | Faktor daya: | >0,99 |
|---|---|---|---|
| Frekuensi masukan: | 45~65Hz | Max. Maks. Rectifier Module Output Current Arus Keluaran Modul Penyearah: | 50A |
| Nomor modul: | 6 | Kapasitas maksimum: | 18KW(300A) |
| Jenis output: | DC | Jenis: | Penyearah Telekomunikasi, penyearah telekomunikasi untuk mengalihkan catu daya |
| Efisiensi: | 96% | Jaminan: | 1 tahun |
| Menyoroti: | 19inch Rack Instalasi Frame Power Supply,5U Height Frame Power Supply,6 Pasokan Daya Kerangka Modul Pengoreksi |
||
48V Plug-In Frame Power Supply 5U Tinggi 19inch Rack Instalasi Dengan 6 Modul Rectifier
ET48300-005 konstruksi
ET48300-005 terdiri dari enam modul:
Modul pengoreksix 6
Pemutus baterai: 1×125A/1P
Pemecah beban
LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2
Sistem rectifier mengubah arus bolak-balik (AC) menjadi arus searah (DC) dan menyediakan daya yang diperlukan untuk mengisi baterai.
Dengan fokus untuk terus meningkatkan total biaya kepemilikan, rectifier ESTEL, dikombinasikan dengan fitur kontrol dan pemantauan canggih, membantu mengurangi biaya modal dan operasional.
Sistem rectifier kami membanggakan kepadatan daya yang sangat baik sambil memenuhi persyaratan ruang dan berat.Mereka meninggalkan banyak ruang untuk peralatan lain dan menghemat biaya kemasan dan transportasi.
Selain itu, efisiensi tinggi mereka mengurangi konsumsi energi total dan mengurangi jejak karbon.
Sistem catu daya komunikasi tertanam (Rektifier System) cocok untuk switch yang dikendalikan oleh program kecil, jaringan akses, peralatan transmisi, komunikasi seluler,
stasiun darat komunikasi satelit, pasokan daya komunikasi gelombang mikro, dan juga dapat digunakan untuk pasokan daya untuk peralatan komunikasi lainnya.
Dalam keadaan normal, berbagai parameter dari modul rectifier dan unit distribusi daya dikendalikan oleh modul pemantauan,dan bekerja sesuai dengan parameter yang telah ditentukan atau perintah pengguna.
Jika jaringan gagal, sistem akan didukung oleh baterai pada saat ini. Saat baterai terbuang, tegangan terminal baterai mulai turun.
Ketika tegangan baterai lebih rendah dari 46V dc (Alarm Value dapat diatur) titik alarm tegangan rendah baterai dari monitor, modul pemantauan melaporkan alarm.
langsung menutup output beban, seluruh mesin tidak bekerja. ketika daya listrik eksternal dipulihkan, sistem melanjutkan operasi normal.
ET48300-005 terdiri dari unit distribusi, modul rectifier, modul konversi, modul pemantauan.
| Konfigurasi | Modul pengoreksi | Perhatikan |
| Standar | GB 4943 | Untuk rincian, silakan lihat spesifikasi modul |
| Standar | IEC/EN 62368-1 | |
| Standar | EN 55032 Kelas A,GR1089 Issue 4,R3-10, R3-11, R3-12 Kelas B disertifikasi oleh Amerika Utara | |
| Standar | EN300386,KLASSA |
18KW 48VDC sistem rectifier Rincian singkat:
| Model | ET48300-005 | |
| Sistem | Dimensi ((mm) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| Berat badan | ≤ 50kg ((tanpa modul pengorek) | |
| Mode pendinginan | Pendinginan udara paksa | |
| Modus pemasangan | Diinstal pada rak 19 inci atau di dalam lemari | |
| Kelas IP | IP20 | |
| Distribusi AC | Tegangan masukan | 380VAC tiga fase |
| Kapasitas input | Blok terminal 4 bit | |
| Distribusi DC | Tegangan output | -42~-58VDC, nilai nominal: -53.5VDC |
| Kapasitas maksimum | 18kW ((6x3000W modul pengoreksi) | |
| Pemutus baterai | 2x125A/1P | |
| Pemecah beban |
LLVD:32A/1P×2+40A/1P×2+63A/1P×3 |
|
| SPD DC | 10kA/20kA, 8/20μs (dirancang di dalam) | |
| Modul Pengoreksi | Tegangan masukan | 85VAC-300VAC, nilai nominal: 220VAC |
| Efisiensi | ≥96% | |
| Kekuatan nominal | 3000W ((176~300VAC) | |
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Mode pendinginan | Pendinginan paksa dengan kipas | |
| Pengontrol | Masukan sinyal | 3 AI ((2 suhu baterai, 1 suhu lingkungan), 7 DI ((SPD, 6 DI umum) |
| Keluarnya alarm | 6 kontak kering | |
| Pelabuhan komunikasi | RS485/LAN Ethernet/SNMP | |
| Mode Tampilan | LCD | |
| Lingkungan | Suhu operasi | -40°C~+65°C |
| Suhu penyimpanan | -40°C~+70°C | |
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) | |
| Ketinggian | 0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, suhu operasi maksimum menurun 1°C ketika ketinggian meningkat 200m.) | |
Fitur Produk
1) Modul rectifier mengadopsi teknologi kompensasi faktor daya aktif, dan nilai faktor daya mencapai 0.99.
2) Jangkauan kerja normal tegangan input AC adalah luas hingga 90 ̊290V, Single Phase, (323V ~ 480V ac, 3 Phase).
3) Modul rectifier mengadopsi teknologi soft-switching full-bridge, dan efisiensi mencapai 96%.
4) Manajemen baterai cerdas. Ada fungsi daya-off beban dan perlindungan tegangan rendah baterai (LVLD + LVBD) dan daya-off sekunder (power switch sekunder),
yang dapat mewujudkan fungsi seperti kompensasi suhu, penyeimbang otomatis dan kontrol muatan terapung, pengaturan tegangan otomatis, perhitungan kapasitas baterai,dan pengujian baterai online.
5) Modul rectifier mengadopsi teknologi hot-swappable non-kerusakan, plug and play, dan waktu penggantian kurang dari 1 menit.
6) Desain jaringan, menyediakan beberapa antarmuka komunikasi (seperti RS485, kontak kering), jaringan yang fleksibel, pemantauan lokal dan jarak jauh yang terbatas, tanpa pengawasan.
7) Desain perlindungan petir untuk sisi AC dan DC, cocok untuk daerah badai petir.
8) Mendukung fungsi perlindungan kesalahan dan alarm kesalahan.
9) Operasi dan pemeliharaan yang ramah dapat dipasang di dinding, secara efektif menghemat ruang.
10) Radiasi ultra rendah. Mengadopsi desain kompatibilitas elektromagnetik canggih.
Konfigurasi Logika Sistem Hybird Kita

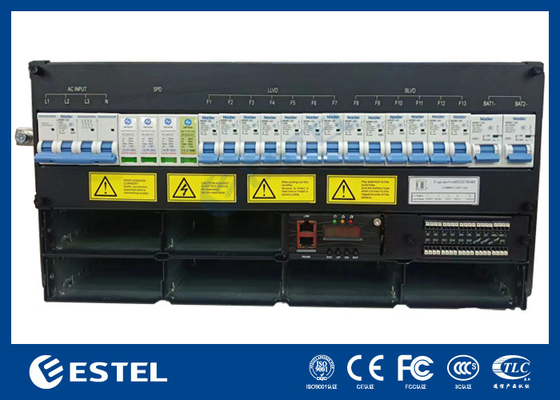

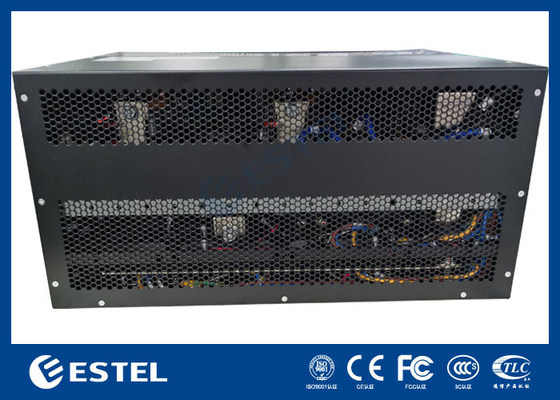

Gambar produk:
Dimensi modul rectifier sebagai berikut:
| Kelas isolasi | ||
| parameter | Standar | Perhatikan |
| Kekuatan isolasi (AC input) | Input-Output:3500Vdc/10mA//1min |
Tidak ada flashover atau kerusakan. Lepaskan tabung pembuangan/perangkat perlindungan gelombang sebelum pengujian, tidak ada modul pengoreksi atau modul pemantauan. Output dengan 2 jalur terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak akan diuji. |
| Input-enclosure:3500Vdc/10mA//1min | ||
| Output-enclosure:750Vdc/10mA//1min | ||
| Kekuatan isolasi (masukan DC) | Input-Output:750Vdc/10mA//1min | |
| Input-enclosure:750Vdc/10mA//1min | ||
| Output-enclosure:750Vdc/10mA//1min | ||
| Arus kebocoran | ≤ 3,5mA | 280Vac input, output penuh beban |
| Resistensi isolasi | @ Atmosfer normal, kelembaban relatif 90%, Tegangan uji DC 500V,resistensi isolasi input-output, input-ground, output-ground tidak kurang dari 10MΩ.Output dengan 2 jalur terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak akan diuji. | |
Aplikasi
(1) Akses integrasi
(2) Sistem distribusi dan ekstensi dalam ruangan
(3) Stasiun seluler dan sistem jangkauan lanjutan
(4) WLAN
(5) Stasiun darat komunikasi satelit dan stasiun komunikasi gelombang mikro
(6) Ruang distribusi arus yang lemah
(7) Sistem listrik tak terputus AC/DC lainnya
