ET48300005 Sistem daya tertanam untuk pasokan listrik tanpa gangguan dan kabinet luar
Rincian Produk
Sistem Daya Tertanam Untuk UPS
,Lemari Luar Ruangan Sistem Tenaga Telekomunikasi
,Sistem tertanam pasokan listrik tanpa gangguan
ET48300005 Sistem Tenaga Tertanam Untuk Catu Daya Tak Terputus dan Kabinet Luar Ruangan
ET48300-005 Pengenalan Sistem Tenaga DC Tertanam
Catu daya sub-rak ET48300-005 memiliki desain ketinggian 5U yang ringkas untuk memenuhi kebutuhan aplikasi penting transmisi serat dan gelombang mikro, perangkat akses, dan sakelar. Sistem ini memiliki kapasitas daya maksimum 300A, dengan AC, baterai, dan MCB beban. Kabel dapat diakses dari depan dengan MCB dan busbar.
Fitur Utama
-
Lebar Standar 19 inci: Memastikan kompatibilitas untuk penggunaan luas.
-
Tinggi 5U Ringkas: Menghemat ruang dan mengurangi biaya pemasangan.
-
Pengoperasian Depan dan Akses Kabel: Memberikan daya tarik estetika dan perawatan yang aman.
-
Manajemen Baterai Tingkat Lanjut: Memperpanjang masa pakai baterai dan menawarkan berbagai port komunikasi (RS485, port internet, kontak kering) untuk jaringan fleksibel dan pemantauan jarak jauh.
-
Penyearah dan Pengontrol Hot-Swappable: Memungkinkan pemeliharaan online yang mudah dan cepat.
-
Rentang Tegangan Input Lebar (85-300Vac): Menyesuaikan dengan berbagai kondisi jaringan listrik.
Skenario Aplikasi
-
Stasiun pangkalan nirkabel
-
Jaringan transmisi
-
Jaringan komunikasi untuk perusahaan
Spesifikasi
|
Jenis |
Sistem |
|---|---|
| Dimensi | 482,0(L) × 350,0(T) × 5U(T) |
| Berat | ≤25kg (tanpa penyearah) |
| Modus Pendinginan | Pendinginan alami |
| Modus Instalasi | Dipasang di rak 19 inci atau di dalam kabinet |
| Modus Pengkabelan | Saluran masuk atas dan saluran keluar atas |
| Modus Pemeliharaan | Pemeliharaan depan, mendukung perubahan tingkat modul |
| Tingkat Perlindungan | IP20 |
Distribusi AC
-
Mode Input: fase tunggal 220VAC
-
Kapasitas Masukan: 1 × 100A/2P
-
Frekuensi Input: 45~65Hz (nilai terukur: 50Hz/60Hz)
-
AC SPD: 20kA/40kA, 8/20μs
Distribusi DC
- Tegangan Output: -43 hingga -58VDC (nilai terukur: -53.5VDC)
- Kapasitas Maksimum: 18kW
- Pemutus Baterai: 2 × 125A (1 kutub)
- Pemutus Beban:
- LVD: 32A (1 kutub) × 2 + 40A (1 kutub) × 2 + 63A (1 kutub) × 3
- BLVD: 6A (1 kutub) × 2 + 10A (1 kutub) × 2 + 16A (1 kutub) × 2
- Tegangan Input Penyearah: 85VAC hingga 300VAC (dinilai 220VAC)
- Efisiensi: >96%
- Nilai Daya: 3000W (176~300VAC)
- Suhu Kerja: -40℃ hingga +75℃ (keluaran penuh di bawah 50℃)
- Dimensi: 106.5mm(L) × 286mm(D) × 41.5mm(1U/Jam)
- Berat: ≤2kg
- Mode Pendinginan: Pendinginan paksa
- Faktor Daya: ≥0,99
- THD: ≤5%
Pengendali
- Input Sinyal: 4 AI (3 suhu baterai, 1 suhu sekitar), 7 DI (SPD, 6 DI umum)
- Output Alarm: 6 kontak kering
- Port Komunikasi: RS485, SNMP
- Mode Tampilan: LCD
Lingkungan
- Suhu Pengoperasian: -40℃ hingga +75℃ (keluaran penuh di bawah 50℃)
- Suhu Penyimpanan: -40℃ hingga +70℃
- Kelembapan Pengoperasian: 5% hingga 95% (tanpa kondensasi)
- Ketinggian: 0 hingga 3000m (Untuk ketinggian antara 2000m dan 3000m, suhu pengoperasian maksimum berkurang 1℃ untuk setiap kenaikan ketinggian 200m.)
Ikhtisar ini memberikan pemahaman komprehensif tentang sistem daya DC tertanam ET48300-005, yang dirancang untuk keandalan dan efisiensi dalam berbagai aplikasi telekomunikasi.

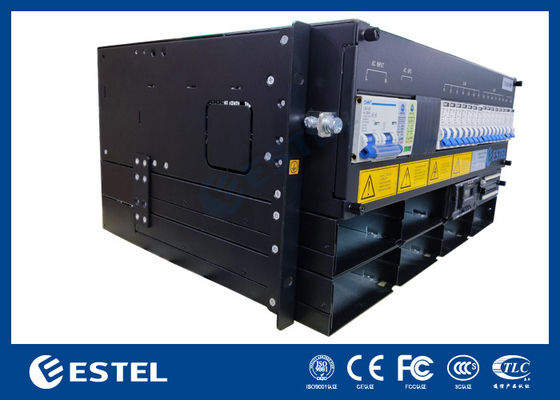

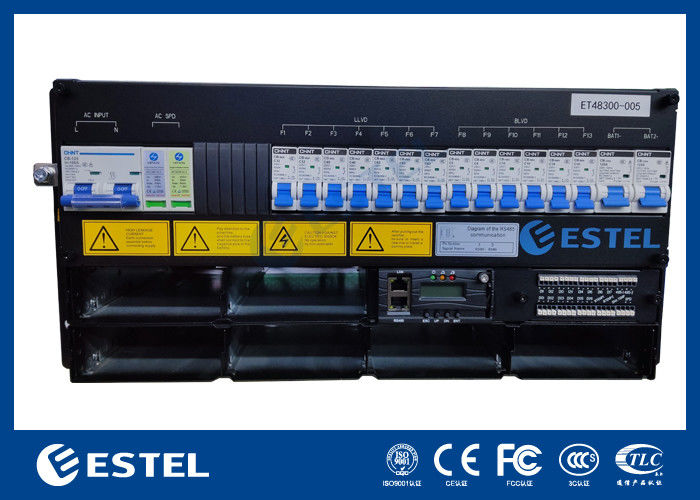

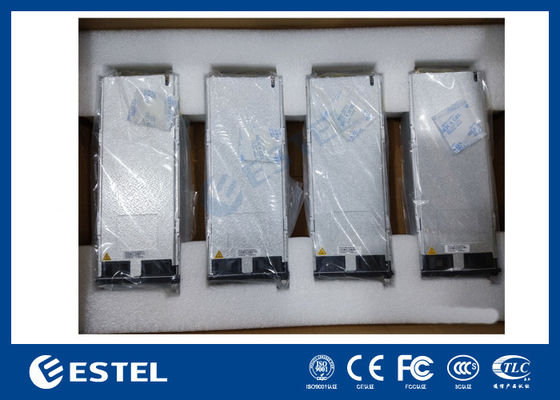

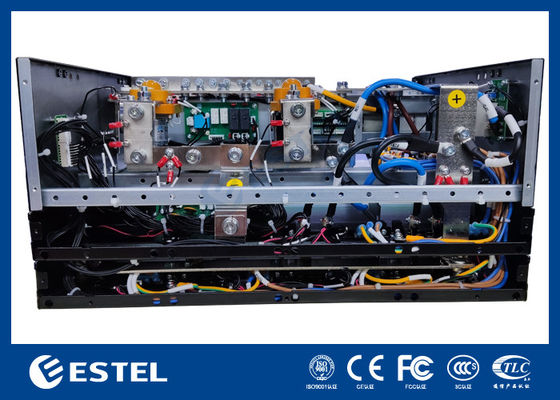

ET48300-005 Gambar Sistem Tenaga Tertanam:
-
