8U Hot Pluggable Telecom Rectifier System Untuk Kabinet Indoor Dengan Rentang Tegangan Masuk yang Luas 85-300Vac
Rincian Produk
Unit Sistem Pasokan Listrik
,Sistem rectifier untuk telekomunikasi
,6U Height Telecom Rectifier System
8U Hot Pluggable Telecom Rectifier System Untuk Kabinet Indoor Dengan Rentang Tegangan Masuk yang Luas 85-300Vac
1. Ringkasan
ET48300-001 catu daya sub-rack dengan desain ketinggian 8U dapat memenuhi kebutuhan aplikasi kritis dari transmisi serat dan gelombang mikro, perangkat akses dan saklar.dengan AC/baterai/load MCB.
2. Fitur Utama
2.1 lebar standar 19 inci, yang memiliki keuntungan penggunaan yang luas;
2.2 Pengelolaan baterai yang sempurna, memperpanjang umur baterai serta menyediakan berbagai port komunikasi, RS485, port internet, kontak kering, dll.yang memungkinkan jaringan yang fleksibel dan pemantauan jarak jauh;
2.3 Pengoreksi dan pengontrol dapat dicolok panas, pemeliharaan online mudah dan cepat;
2.4 rentang tegangan masukan yang luas ((85-300Vac) jaringan listrik dapat disesuaikan.
3. Daftar konfigurasi Kabinet Rektifier Telecom
| Tidak ada | Deskripsi | SPECS | Jumlah |

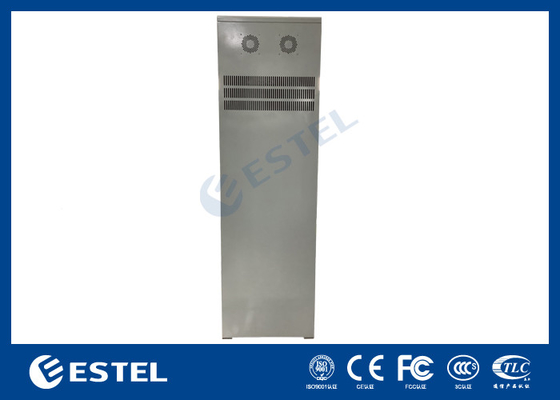

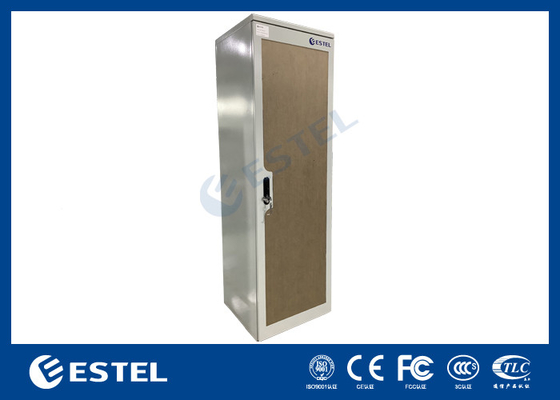

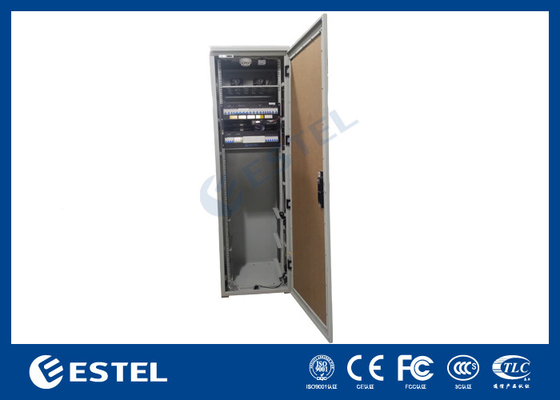

| 1 | Kabinet dalam ruangan | (1) Dimensi eksternal: W×D×H 600×600×2000mm (2) Satu kompartemen: termasuk rak 42U 19 " (3) Dengan satu pintu depan ((Plat akrilik) dan kunci lemari (4) Bahan: baja yang digulung dingin, dinding tunggal (5) Termasuk dua kipas 48VDC (6) Termasuk dua nampan |
1 |
| 2 | Sistem pengoreksi |

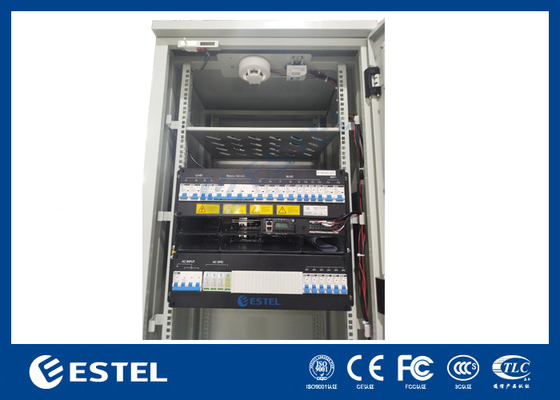

Sistem: ET48300-001 ((19" 8U tinggi) |
1 |
| 3 | Sensor asap | Terhubung dengan modul pemantauan sistem rectifier | 1 |
| 4 | Sensor air | Terhubung dengan modul pemantauan sistem rectifier | 1 |
| 5 | Sensor suhu | Terhubung dengan modul pemantauan sistem rectifier | 1 |
| 6 | Sensor Pintu | Terhubung dengan modul pemantauan sistem rectifier | 1 |
| 7 | Paket | Kasus kayu | 1 |
4. Spesifikasi Teknis Penyederhana
| Kategori | ET48300-001 | |
| Sistem | Dimensi ((mm) | 482.0(W) *350.0(D) *8U(H) |
| Berat badan | ≤ 40kg ((tanpa modul pengoreksi) | |
| Mode pendinginan | Pendinginan alami | |
| Modus kabel | Inlet atas dan outlet atas | |
| Mode pemeliharaan | Pemeliharaan depan, perubahan kelas modul pendukung | |
| Modus pemasangan | Diinstal pada rak 19 inci atau di dalam lemari | |
| Kelas IP | IP20 | |
| Distribusi AC | Modus input | 220VAC ((L1-L2-L3 terhubung secara paralel) |
| Kapasitas input | 63A/4P × 1 | |
| Frekuensi input | 45~65Hz, nilai nominal: 50Hz/60Hz | |
| Kapasitas output | 32A/1P×6 (individual untuk masing-masing modul rectifier) | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC Distribusi
|
Tegangan output | -43~-58VDC, nilai nominal: -53.5VDC |
| Kapasitas maksimum | 18kW (modul rectifier MR483000HG2B-GS 3KW×6) | |
| Pemutus baterai | 125A / 1P × 2 | |
| Saklar bypass | 125A/4P × 1 | |
| Pemecah beban |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| SPD DC | 40kA, 8/20μs | |
| Pengoreksi | Tegangan masukan | 85VAC~300VAC, bernomor 220VAC |
| Efisiensi | ≥96% | |
| Kekuatan nominal | 3000W ((176~300VAC) | |
| Suhu kerja | -40°C~+75°C (kekuatan penuh di bawah 50°C) | |
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Berat badan | ≤2kg | |
| Mode pendinginan | Pendinginan paksa dengan kipas | |
| Faktor daya | ≥ 0.99 | |
| THD | ≤ 5% | |
| Pengontrol | Masukan sinyal | 4 AI ((3 suhu baterai, 1 suhu lingkungan), 7 DI ((SPD, 6 DI umum) |
| Keluarnya alarm | 4 kontak kering | |
| Pelabuhan komunikasi | RS485, SNMP | |
| Mode Tampilan | LCD | |
|
Lingkungan
|
Suhu operasi | -40°C~+75°C (kekuatan penuh di bawah 50°C) |
| Suhu penyimpanan | -40°C~+70°C | |
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) | |
| Ketinggian | 0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, suhu operasi maksimum menurun 1°C ketika ketinggian meningkat 200m.) | |
5. Foto pengoreksi
6Peralatan produksi
-
