48V Plug-In Frame Power Supply 5U Tinggi 19inch Rack Instalasi Dengan 6 Modul Rectifier
Rincian Produk
19inch Rack Instalasi Frame Power Supply
,6 Pasokan Daya Kerangka Modul Pengoreksi
,5U Height Frame Power Supply
48V Plug-In Frame Power Supply 5U Tinggi 19 inci Rack Instalasi Dengan 6 Modul rectifier
C0510145konstruksi
C0510145terdiri dari enam modul:
Modul pengoreksix 6
Pemutus baterai: 1×125A/1P
Pemecah beban
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P×2,10A×2,6A/1P×2
Sistem rectifier mengubah arus bolak-balik (AC) menjadi arus searah (DC) dan menyediakan daya yang diperlukan untuk mengisi baterai.
Dengan fokus untuk terus meningkatkan total biaya kepemilikan, rectifier ESTEL, dikombinasikan dengan fitur kontrol dan pemantauan canggih, membantu mengurangi biaya modal dan operasional.
Sistem rectifier kami membanggakan kepadatan daya yang sangat baik sambil memenuhi persyaratan ruang dan berat.Mereka meninggalkan banyak ruang untuk peralatan lain dan menghemat biaya kemasan dan transportasi.
Selain itu, efisiensi tinggi mereka mengurangi konsumsi energi total dan mengurangi jejak karbon.
Sistem catu daya komunikasi tertanam (Rektifier System) cocok untuk switch yang dikendalikan program kecil, jaringan akses, peralatan transmisi, komunikasi seluler,
stasiun darat komunikasi satelit, pasokan daya komunikasi gelombang mikro, dan juga dapat digunakan untuk pasokan daya untuk peralatan komunikasi lainnya.
Dalam keadaan normal, berbagai parameter dari modul rectifier dan unit distribusi daya dikendalikan oleh modul pemantauan,dan bekerja sesuai dengan parameter yang telah ditentukan atau perintah pengguna.
Jika jaringan gagal, sistem akan didukung oleh baterai pada saat ini. Saat baterai terbuang, tegangan terminal baterai mulai turun.
Ketika tegangan baterai lebih rendah dari 46V dc (Alarm Value dapat diatur) titik alarm tegangan rendah baterai dari monitor, modul pemantauan melaporkan alarm.
langsung menutup output beban, seluruh mesin tidak bekerja. ketika daya utama eksternal dipulihkan, sistem melanjutkan operasi normal.
C0510145terdiri dari unit distribusi, modul rectifier, modul konversi, modul pemantauan.
| Konfigurasi | Modul pengoreksi | Perhatikan |
| Standar | GB 4943 | Untuk rincian, silakan lihat spesifikasi modul |
| Standar | IEC/EN 62368-1 | |
| Standar | EN 55032 Kelas A,GR1089 Issue 4,R3-10, R3-11, R3-12 Kelas B disertifikasi oleh Amerika Utara | |
| Standar | EN300386,KLASSA |
18KW 48VDC sistem rectifier Rincian singkat:
| Model | C0510145 | ||
| Sistem | Dimensi ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| Berat badan | ≤ 15kg(tanpa modul rectifier) | ||
| Mode pendinginan | Pendinginan alami | ||
| Modus pemasangan | Diinstal pada rak 19 inci atau di dalam lemari | ||
| Kelas IP | IP20 | ||
| Distribusi AC | Tegangan masukan | 380VAC tiga fase atau 220VAC fase tunggal | |
| Kapasitas input | 1×63A/4P | ||
| Distribusi DC | Tegangan output | -42~-58VDC, nilai nominal: -53.5VDC | |
| Kapasitas maksimum | 18kW ((6x3000W modul pengoreksi) | ||
| Pemutus baterai | 2x125A/1P | ||
| Pemecah beban |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| SPD DC | 10kA/, 8/20μs | ||
| Modul Pengoreksi | Tegangan masukan | 85VAC-300VAC, nilai nominal: 220VAC | |
| Efisiensi | ≥96% | ||
| Kekuatan nominal | 3000W ((176~300VAC) | ||
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| Mode pendinginan | Pendinginan pendinginan | ||
| Pengontrol | Masukan sinyal | 4 AI ((3 suhu baterai, 1 suhu lingkungan) 7 DI | |
| Keluarnya alarm | 6 kontak kering | ||
| Pelabuhan komunikasi | RS232/485, SNMP v2 | ||
| Mode Tampilan | LCD | ||
| Lingkungan | Suhu operasi | -40°C~+65°C | |
| Suhu penyimpanan | -40°C~+70°C | ||
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) | ||
| Ketinggian | 0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, suhu operasi maksimum menurun 1°C ketika ketinggian meningkat 200m.) | ||
Fitur Produk
1) Modul rectifier mengadopsi teknologi kompensasi faktor daya aktif, dan nilai faktor daya mencapai 0.99.
2) Jangkauan kerja normal tegangan input AC adalah luas hingga 90 ̊290V, Single Phase, (323V ~ 480V ac, 3 Phase).
3) Modul rectifier mengadopsi teknologi soft-switching full-bridge, dan efisiensi mencapai 96%.
4) Manajemen baterai yang cerdas. Ada fungsi daya-off beban dan perlindungan tegangan rendah baterai (LVLD + LVBD) dan daya-off sekunder (switch daya sekunder),
yang dapat mewujudkan fungsi seperti kompensasi suhu, penyeimbang otomatis dan kontrol muatan terapung, pengaturan tegangan otomatis, perhitungan kapasitas baterai,dan pengujian baterai online.
5) Modul rectifier mengadopsi teknologi hot-swappable non-kerusakan, plug and play, dan waktu penggantian kurang dari 1 menit.
6) Desain jaringan, menyediakan beberapa antarmuka komunikasi (seperti RS485, kontak kering), jaringan yang fleksibel, pemantauan lokal dan jarak jauh yang terbatas, tanpa pengawasan.
7) Desain perlindungan petir untuk sisi AC dan DC, cocok untuk daerah badai petir.
8) Mendukung fungsi perlindungan kesalahan dan alarm kesalahan.
9) Operasi dan pemeliharaan yang ramah dapat dipasang di dinding, secara efektif menghemat ruang.
10) Radiasi ultra rendah. Mengadopsi desain kompatibilitas elektromagnetik canggih.
Konfigurasi Logika Sistem Hybird Kita

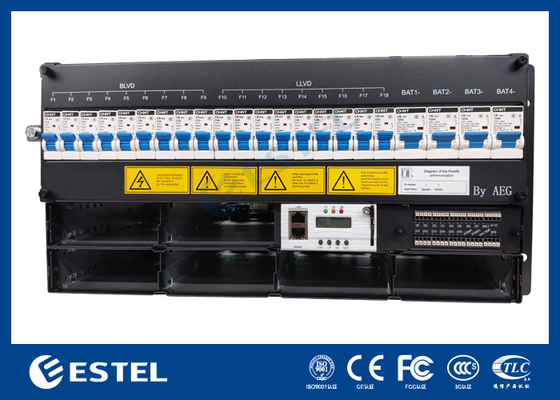

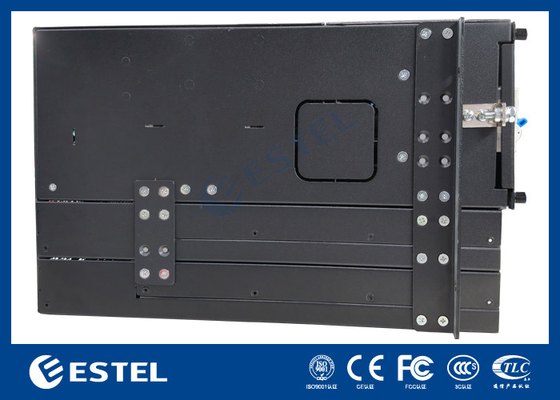

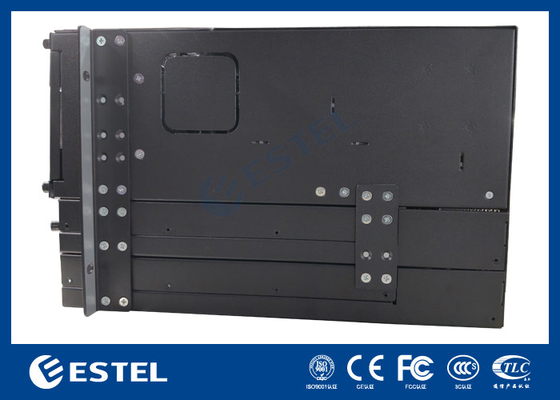

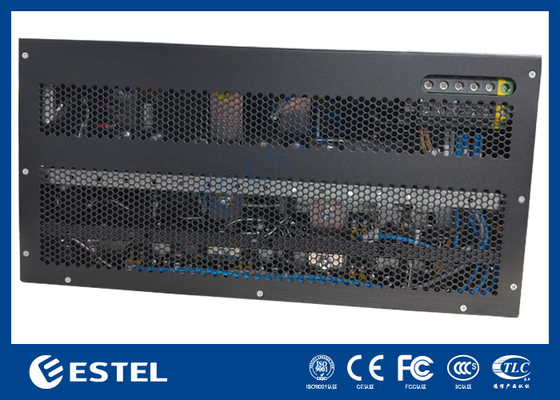

Gambar produk:
Dimensi modul rectifier sebagai berikut:
| Kelas isolasi | ||
| parameter | Standar | Perhatikan |
| Kekuatan isolasi (AC input) | Input-Output:3500Vdc/10mA//1min |
Tidak ada flashover atau kerusakan. Lepaskan tabung pembuangan/perangkat perlindungan gelombang sebelum pengujian, tidak ada modul pengoreksi atau modul pemantauan. Output dengan 2 jalur terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak akan diuji. |
| Input-enclosure:3500Vdc/10mA//1min | ||
| Output-enclosure:750Vdc/10mA//1min | ||
| Kekuatan isolasi (masukan DC) | Input-Output:750Vdc/10mA//1min | |
| Input-enclosure:750Vdc/10mA//1min | ||
| Output-enclosure:750Vdc/10mA//1min | ||
| Arus kebocoran | ≤ 3,5mA | 280Vac input, output penuh beban |
| Resistensi isolasi | @ Atmosfer normal, kelembaban relatif 90%, Tegangan uji DC 500V,resistensi isolasi input-output, input-ground, output-ground tidak kurang dari 10MΩ.Output dengan 2 jalur terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak akan diuji. | |
Aplikasi
(1) Akses integrasi
(2) Sistem distribusi dan ekstensi dalam ruangan
(3) Stasiun seluler dan sistem jangkauan lanjutan
(4) WLAN
(5) Stasiun darat komunikasi satelit dan stasiun komunikasi gelombang mikro
(6) Ruang distribusi arus yang lemah
(7) Sistem listrik tak terputus AC/DC lainnya
