Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Paket: | Kotak-kotak | Masukan Baterai: | 2 × 125A/1P Breakers, LVD 200a |
|---|---|---|---|
| Penyearah: | Seri MR48 (MR484000SG1-GS: 4000W, efisiensi 96,5%) | Keluaran AC: | 220VAC ± 10%, 50/60Hz, 63a maks (fase tunggal) |
| Distribusi baterai: | 43 ~ -58VDC, dinilai -53.5vdc | Input Tegangan DC: | 85-300VAC (input penyearah) |
| Kapasitas Nominal: | Standar 9kW, maksimum 12kW (dengan penyearah 3 × 4kW) | Diproduksi Oleh: | ESTEL |
| Menyoroti: | Sistem Daya Telekom Kompak,2U Telekom Power System,Sumber Daya Telekomunikasi Rack-Mount |
||

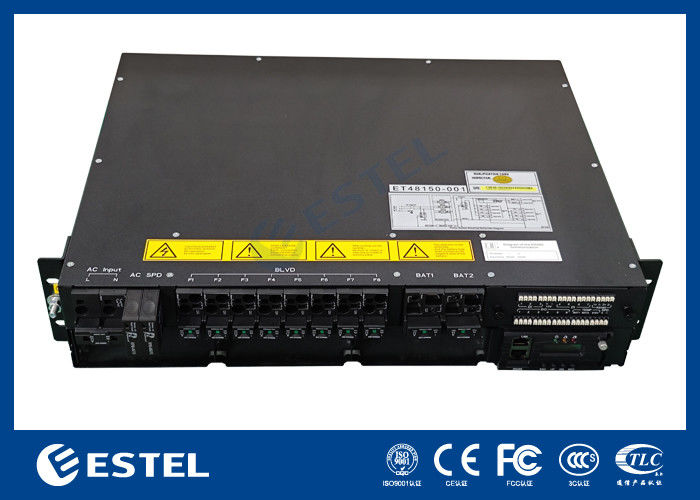

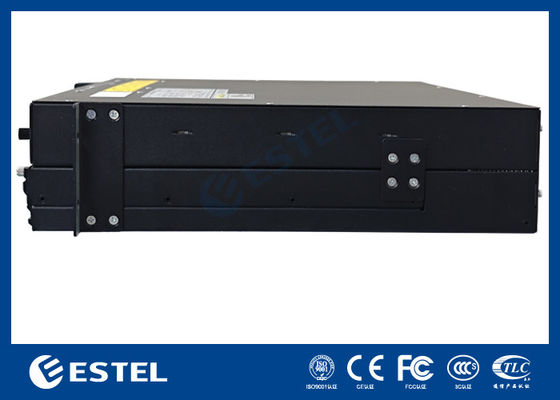

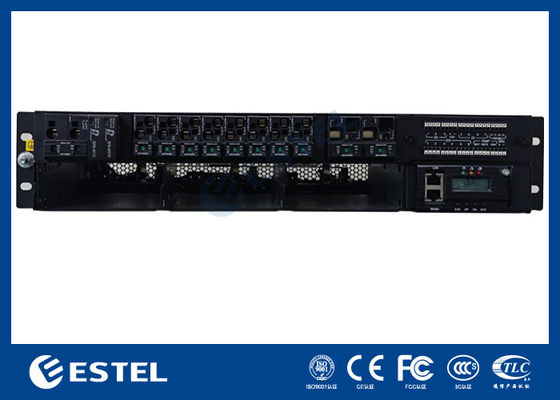

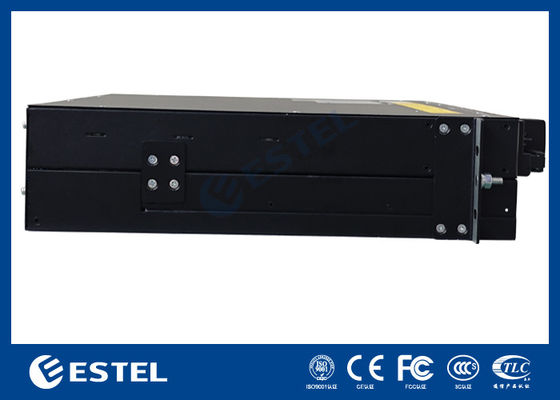

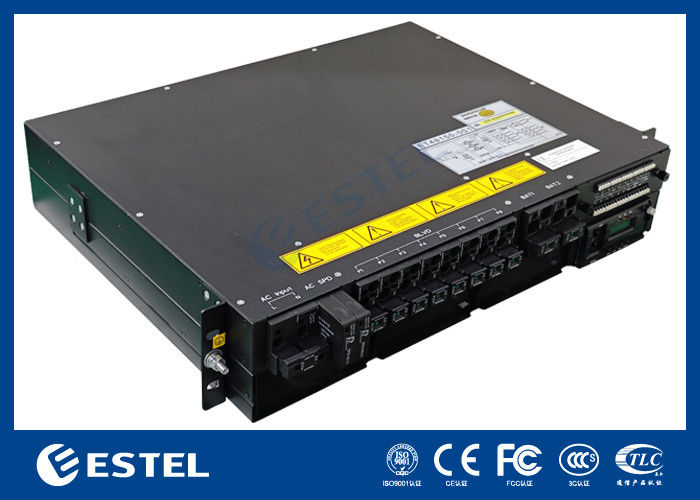

ET48200 M5E32A 2U Kompakt Power System - Densitas Tinggi 12KW Rack-Mount Untuk Telekomunikasi
Pengantar
ESTEL ET48200 M5E32A adalah catu daya kompak tertanam baru, menampilkan desain arsitektur baru yang memberikan ukuran kecil dan kepadatan daya tinggi (hingga 12KW dalam 2U).Sistem ini memprioritaskan fleksibilitas pelanggan.
Pemutus sirkuit dan rectifier berdensitas tinggi yang dapat disambungkan memungkinkan konfigurasi lapangan yang mudah untuk memenuhi persyaratan aplikasi yang beragam.MR48 seri rectifiers dipasangkan dengan MC2600 pengontrol jaminan aman, operasi yang dapat diandalkan, dan fleksibel. cukup kompak untuk sebagian besar lemari, ini adalah unit penggantian yang ideal. dibangun pada teknologi terbukti ESTEL, seri MR48 siap untuk memenuhi tuntutan masa depan.
Fitur Utama
Skenario Aplikasi
Spesifikasi
| Model Produk | ET48200 M5E32A | ||
| Sistem | Dimensi ((mm) | 482.0(W) *350.0(D) *2U(H) | |
| Berat badan | < 10kg (tanpa modul rectifier dan kemasan) | ||
| Metode pendinginan | Pendinginan alami | ||
| Pemasangan | Pengikat rak 19 inci | ||
| Metode routing | Inlet depan dan outlet depan | ||
| Metode pemeliharaan | Perawatan depan, dukungan hot-swap | ||
| Tingkat perlindungan | IP20 | ||
| Distribusi AC | Modus input | Fase tunggal 220V | |
| Kapasitas input | 1 * 63A/2P | ||
| Frekuensi | 45~65Hz, nilai nominal: 50Hz/60Hz | ||
| AC SPD | 10kA/20kA, 8/20μs | ||
| Distribusi DC | Tegangan output | -43~-58VDC, output nominal: -53.5VDC | |
| Kapasitas maksimum | 9KW (3kW*3) | 12KW (4kW*3) | |
| Pemutus baterai | 2 * 125A/1P | ||
| Pemecah beban | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((Max 8 beban MCB)) | ||
| 1 x LVD 200A | |||
| Modul Pengoreksi | Tegangan masukan | 85VAC~300VAC, Nilai nominal: 220VAC | |
| efisiensi | ≥96,6% | ||
| Kekuatan output nominal | 4000W (176Vac) 300Vac | ||
| Suhu kerja | -40°C~+75°C (kekuatan penuh di bawah 50°C) | ||
| Ukuran | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| Berat badan | ≤ 2,1 kg | ||
| Metode pendinginan | Pendinginan pendinginan | ||
| Faktor Daya | ≥ 0,99 @ 220Vac 20-100% Beban | ||
| Pengontrol | Masukan sinyal | 4 Al ((3 suhu baterai, 1 suhu lingkungan),7 Dl ((SPD, 6 Dl umum) | |
| Keluarnya alarm | 6 kontak kering | ||
| Pelabuhan komunikasi | RS485, SNMP | ||
| Mode Tampilan | LCD | ||
| Lingkungan | Suhu operasi | -40°C~+65°C | |
| Suhu penyimpanan | -40°C~+70°C | ||
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) | ||
| Ketinggian | 0 ~ 3000m (Ketika ketinggian antara 2000m dan 3000m, suhu operasi maksimum menurun 1 °C dengan setiap 200m peningkatan ketinggian) | ||
Diagram
MR483000HG2B-CS
| ACInput | Output DC | ||
| Tegangan masukan (nominal) | 110VAC/220VAC | Tegangan Keluar | -42 sampai -58VDC,diperkirakan: -53.5VDC |
| Jangkauan Tegangan Masuk | 85 sampai 290VAC | Efisiensi Puncak | > 96% |
| Max Input Current (Arus Masuk Maks) | 18A | Kapasitas Maksimal | 3000W |
| Frekuensi input | 45 sampai 65Hz | Arus Keluar Maksimal | 56.1A |
| Faktor Daya | ≥ 0,99 (220VAC @ 20% sampai 100% beban) | THD | ≤ 5% @ 50% sampai 100% beban |
| Kontrol dan Pemantauan | Lingkungan | ||
| Protokol Komunikasi | Bisa | EMC | EN55032 kelas B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| LED | Hijau-normal; kuning-alarm; merah-fault | Keamanan | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l Efisiensi maksimum > 96,5%
l Pengurangan daya dari 45°C sampai 75°C
l Daya keluaran terdeteksi pada < 176VAC
l Kapadatan daya tinggi
| ACInput | Output DC | ||
| Tegangan masukan (nominal) | 110VAC/220VAC | Tegangan Keluar | -42 sampai -58VDC,diperkirakan: -53.5VDC |
| Jangkauan Tegangan Masuk | 85 sampai 290VAC | Efisiensi Puncak | > 96,5% |
| Max Input Current (Arus Masuk Maks) | 26A | Kapasitas Maksimal | 4350W |
| Frekuensi input | 45 sampai 65Hz | Arus Keluar Maksimal | 81.3A |
| Faktor Daya | ≥ 0,99 (220VAC @ 20% sampai 100% beban) | THD | < 3% @ ≥ 50% beban |
| Kontrol dan Pemantauan | Lingkungan | ||
| Protokol Komunikasi | Bisa | EMC | EN55032 kelas B; EN55035; IEC61000-3-11; IEC61000-3-12 |
| LED | Hijau-normal; kuning-alarm; merah-fault | Keamanan | UL62368-1;EN62368-1;IEC62368-1 |
MC2600 Pengontrol
Pengantar
MC2600 adalah pengontrol daya DC generasi baru yang dikembangkan oleh Megmeet. Pengontrol mengadopsi AR 32-bit cortex-M4CPU sebagai prosesor utama.mudah digunakan, dan antarmuka yang mudah digunakan, Fungsi manajemen daya HBrid yang kuat termasuk manajemen diesel, VRLA dan baterai ion itium dan modul surya.
Fitur Utama
Pengukuran
24 x analog & 9 x digital imput pembacaan termasuk: tegangan sistem, beban arus, arus baterai, suhu baterai, 8 * Dl, 8 * D0, dll
Komunikasi
Kontroler berkomunikasi dengan komputer host dalam 2 mode: Rs485 dan ethernet (WEB atau SNMP).Mengunduh log data dan riwayat alarm tersedia melalui browser WEB. Komunikasi antara pengontrol dan rectifiers dan modul surya memanfaatkan komunikasi CAN.
Protokol SNMP mendukung port GET, SET dan TRAP 4xRs485 untuk baterai BMS, DG atau perangkat fungsi ekstensi
Log riwayat alarm
1000 log riwayat alarm peristiwa, FlFO untuk analisis sistem
Sistem Statrs Log
1000 catatan dari output tegangan dan beban arus pembacaan, dan 50 catatan dari pembacaan tes baterai historis
LCD&LED
128 x 32 layar LCD untuk status akses, alarm, pengaturan pengguna; LED hijau/kuning/merah menunjukkan status operasi dan alarm
Pengelolaan Baterai
Pengelolaan Baterai
Alarm/Kejadian
MC2900 Pengontrol
Pengantar
Mc2900 adalah pengontrol daya DC generasi terbaru yang dikembangkan oleh Megmeet. Hal ini didasarkan pada ARM Cortex-A8 CPU, 256Nflash, 512M SRAM dan sistem operasi linux. Mc2900 menawarkan yang lebih kuat, user-friendly,dan antarmuka yang mudah digunakanKontroler menyediakan fungsi manajemen pengoreksi, modul surya, modul angin, modul DC/DC, modul HVDCdiesel, baterai VRLA dan baterai lithium-ion.
Fitur Utama
Pengukuran
22 x analog & 12 x digital imput pembacaan termasuk: tegangan sistem, beban arus, arus baterai, suhu baterai, suhu lingkungan, kelembaban lingkungan, 12 * Dl 8 * DO. dll
Komunikasi
Kontroler berkomunikasi dengan komputer host dalam 2 mode: Rs485 dan Ethernet (TcP/p, UDp, https dan SNMp).Mengunduh riwayat operasi dan riwayat alarm tersedia di WEB browserKomunikasi antara pengontrol dan rectifier dan modul surya menggunakan komunikasi CAN.
Protokol SNMP mendukung port GET, SET dan TRAP 4xRS485 untuk BMS baterai, DG atau papan fungsi ekstensi
Log riwayat alarm
200000 alarm sejarah dan 100000 peristiwa sejarah
Sistem Statrs Log
5000 log tes baterai, 5000 log pengisian baterai, 5000 log pelepasan baterai, 5000 log operasi DG
LCD&LED
Tampilan layar LCD 128 x 160 untuk mengakses kondisi operasi saat ini, alarm, pengaturan pengguna; LED hijau/kuning/merah menunjukkan status operasi dan alarm
Pengumpulan dan Pengelolaan
Pengelolaan Baterai
Alarm/Kejadian
