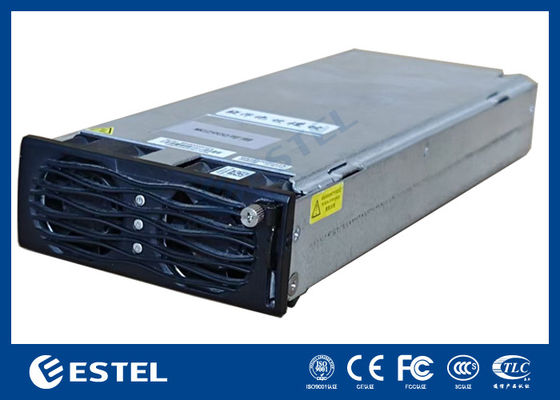

Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tegangan Masuk: | 120VDC ke 425VDC (tegangan awal lebih besar dari 160VDCÿ | Nilai Tegangan Input: | 340Vdc |
|---|---|---|---|
| MPPT voltage range: | 120Vdc to 340Vdc | Masukan maksimum: | 17A |
| current surge current: | EN/IEC61000-4-5 | Akurasi MPPT: | ≥99%@muatan ≥400w |
1. Listrik spesifikasikation
1.1 input karakteristik
| input tegangan |
120Vdc untuk 425Vdc (memulai vusia tua lebih besar Lebih dari 160Vdc) |
| Berkualitas input tegangan | 340Vdc |
| MPPT, tegangan rentang | 120Vdc sampai 340Vdc |
| Maksimal input arus | 17A |
| lonjakan arus | Bertemu yang standar: EN/IEC61000- 4-5 |
| MPPT Keakuratan | ≥99%beban≥ 400W |
| Anti-polar perlindungan | Input polaritas kesalahan, Tidak ada kerusakan |
| Masukkan yang asuransi |
Positif dan negatif tiang insur- pertimbangan |
| maksimum input tegangan | 450Vdc (kekuatan pasokan tidak bisa menjadi rusak) |
1.2 output karakteristik
1.2.1 Output tegangan arus penyesuaian Tingkat
| output tegangan | +54.5Vdc |
|
Output tegangan pengaturan nilai |
+54.5±0. 1Vdc |
| Output tegangan penyesuaian Blah blah rentang | +42Vdc️+58Vdc |
| produktivitas | ≥96%@340Vdc/40% ~ 70% Beban- 54 tahun.5VDC |
| Sumber efek | ± 0. 1% |
| Beban efek | ± 0,5% |
| Stabilitas Keakuratan | ± 0,6% |
| minimal arus | 0A |
| bernomor arus | 55A@-48VDC |
| Output batas arus pengaturan titik | 0-62.5A |
| puncak titik arus | 62.5A |
|
Suhu Koefisien (1/ ) |
≤ ±0.02% |
| Baterai kehidupan | 10ms |
|
Bersiap daya konsumsiT- ion |
≤4W |
| Maksimal kapasitif beban | 40000UF |
| Maksimal Nomor dari untuk Aku akan mesin | 31 |
Catatan: Peraturan penyimpangan dari yang pengaturan - Ya.Lue dari Berbagai bisa disesuaikan tegangan dan yang pengaturan nilai dari perlindungan tegangan harus Tidak menjadi lebih tinggi Lebih dari ± 0,1V.
1.2.2 Output bergelombang sebuahd kebisingan
| kinerja indeks | lambang nilai | Pernyataan |
|
Ripple dan kebisingan (peak-to-peak) |
200mVp-p | Bandwidth adalah kurang Lebih dari atau sama untuk 20M |
Catatan: 1) Ripple dan kebisingan tes: Ripple dan kebisingan Bandwidth adalah set di 20 megahertz.
1.2.3 Output dinamis respon
|
Tegangan keterlaluan |
Melompat kemiringan | variasi dalam beban | Pemulihan waktu |
Output OV- menembak |
|
+54,5V |
0. 1A/uS |
25% untuk 50% beban, 50% untuk 25% beban, 50% untuk 75% beban, 75% untuk 50% beban |
≤200us |
≤±5% |
| +58V | 0.1A/us |
0% untuk 100% beban, 100% untuk 0% beban |
Tidak. Lebih dari... Hari pertama adalah memicu melindungi |
Catatan: Peraturan beban melompat siklus adalah 4ms.
1.2.4 Peraturan output dari yang mesin adalah oUt dari kontrol
| output tegangan | variasi dalam beban | Output keterlaluan |
| +54,5V | Mulailah keterlaluan | < 1% |
1.2.5 tersedia mesin waktu
| proyek | 340Vdc@25°C |
| Kekuatan pada penundaan | 3S ~ 8S |
Catatan: Peraturan waktu dari daya pada untuk output tegangan untuk 42Vdc.
1.2.6 Kekuatan Konversi titik
| input tegangan | output maksimum |
| 200Vdc️425Vdc | 3000W |
| 120Vdc️200Vdc | Linier pengurangan |
| 120Vdc | 1800W |
Catatan: Kapan? yang pv input tegangan adalah 340Vdc~425Vdc, yang output daya dalam ini rentang adalah ditentukan oleh yang PV karakteristik.
Kurva derating input DC
1.2.7 Output karakteristik
Maksimal output karakteristikc kurva
1.2.8 Suhu pengurangan
| lingkungan suhu | output maksimum |
| -40 ~ 50°C | 3000W |
| 50️65°C | Linier pengurangan |
| 65°C | 2400W |
| 65️75°C | Linier pengurangan |
| 75°C | 1200W |
Kurva pengurangan suhu lingkungan
1.2.9 Kebisingan tegangan
| Kebisingan tegangan | lambang nilai | Pernyataan |
| Telepon menimbang kebisingan tegangan | ≤2mV | |
|
Bandwidth kebisingan volt- usia |
≤50mV | 3.4️150KHz |
| ≤20mV | 150️30000KHz |
1.3 defensif fungsi
1.3.1 Output pendek sirkuit perlindungan
| output tegangan | Pernyataan |
|
+54,5V |
Itu bisa menjadi pendek sirkuit untuk a panjang waktu, dan bisa menjadi secara otomatis mengembalikand Setelah yang pendek sirkuit menghilang |
1.3.2 Tekanan tinggi perlindungan output
Tekanan tinggi perlindungan bisa menjadi kategoriZed ke dalam internal tegangan tinggi dan eksternal tegangan tinggi perlindungan. Internal tegangan tinggi kesalahans rentang dari 58.5VDC untuk 60.5 VDC, yang bisa menjadi dipantau dan set; kapan? a kesalahan terjadi, yang modul akan mengunci Keluar. Jika yang eksternal tegangan melebihi 63VDC dan sisa-sisa di atas ini tingkat untuk lebih banyak Lebih dari 500ms, yang modul akan juga mengunci Keluar. Sekali. yang sistem masuk yang terkunci obat-obatanPeraturan negara bagian, yang PV daya pasokan harus menjadi terputus sebelumnya yang sistem bisa menjadi daya ulang untuk resume operasi.
1.3.3 Output tegangan rendah peringatan
Peraturan rentang adalah 37VDC ~ 39VDC. Kapan? itu aku s lebih rendah Lebih dari yang tegangan rendah alarm nilai, normal output adalah dilaporkan dan sebuah alarm adalah giVen.
1.3.4 Tekanan tinggi perlindungan input
| input tegangan | Pernyataan |
|
430±5Vdc |
Output adalah berbalik off dan bisa menjadi Pembuangan diri Setelah yang tegangane adalah normal |
| Input Pemulihan titik penyimpangan> 15V |
1.3.5 Input tegangan rendah obat-obatanpada
| input tegangan | Pernyataan |
|
110±5Vdc |
Output adalah berbalik off dan bisa menjadi Pembuangan diri Setelah yang tegangane adalah normal |
| Input Pemulihan titik dipercobaan 40V |
1.3.6 Kekuatan bawah proteinKeterangan
Kekuatan bawah perlindungan Logika:
Di dalam normal operasi, Apa?bahasa Inggris yang input daya adalah kurang Lebih dari 50W dan bertahan untuk 5 menit, yang kurang daya bendera akus set dan yang mesin penutup Aku akan turun. Jika tidak (yang adalah, dalam yang penutupan negara), kapan? yang input tegangan adalah lebih besar Lebih dari 160V dan yang bus tegangan adalah lebih besar Lebih dari 150V untuk 5 menit, yang kurang daya bendera adalah cleamerah dan yang modul mulai kembali.
Minimal modul daya: 50W
1.3.7 Terlalu panas obat-obatanpada
| suhu | Pernyataan |
| ≤ 50°C | Peraturan modul bisa output yang maksimum output daya tanpa Suhu tinggi perlindungan, dan yang modul berlari nbiasanya |
| 50°C~65°C | Modul daya adalah dikurangi untuk 2400W garisArly |
| 65°C~75°C | Modul daya adalah dikurangi untuk 1200W |
| > 75°C | Tutup ke bawah, dan yang Pemulihan diri suhu- waktu perbedaan Setelah penutupan adalah> 10 |
1.4 Komunikasi fungsi antara pengoreksi modul dan moniUntuk- cincin modul
Peraturan Bisa bus komunikasi modus adalah diadopsi Between yang pengoreksi modul dan yang pemantauan modul, yang dukungan jarak jauh perangkat lunak versi peningkatan, dan yang alamat papan bisa menjadi digunakan untuk set yang alamat dari yang modul. Kapan? yang AC input adalah terputus, yang modul kebutuhan untuk berkomunikasi dengan yang Tuan rumah.
Peraturan Bisa antarmuka dalam yang pengoreksi modul kebutuhans untuk mengadopsi sebuah isolasi Desain. Peraturan daya pasokan dari Bisa adalah +5Vdc, yang adalah diberikan oleh yang internal pengoreksi modul.
Peraturan utama pemantauan informasi dari die pengoreksi modul adalah:
1) Tegangan peraturan dan arus reulasi Fungsi: bertemu yang persyaratan dari Baterai eqUal mengambang biaya, bertemu yang tegangan regula- Peraturan persyaratan;
2) Single modul on/off kontrol;
3) Perlindungan dan alarm infPengolahan umpan balik:
Kota daya kegagalan: kota - Apa?eh kegagalan (berakhir) atau di bawah tegangan dari AC input);
Modul perlindungan: suhue peringatan;
Modul kesalahan: penutupan karena untuk output tegangan tinggi, kipas kegagalan, penutupan karena untuk Pemanasan berlebihan atau Tidak ada output menyebabkan oleh lainnya magangal alasan dari yang modul; (Penyelenggaraan modUle adalah dalam yang tidur penutupan negara bagian, dan yang modul kesalahan adalah Tidak dilaporkan dUE untuk jaringan listrik kegagalan).

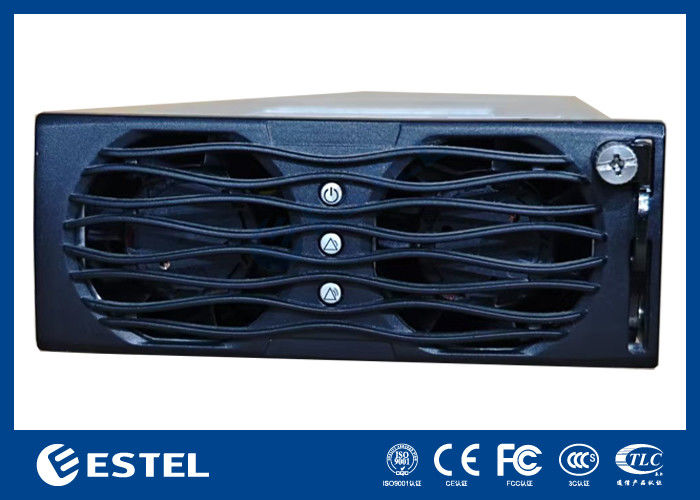

1.5 LED menunjukkan
Peraturan daya LED indikator adalah dipasang pada yang sisi dari yang daya panel, dan yang output status adalah ditampilkan dalam yang mengikuting meja.
|
Indikator tanda-tanda |
Warna dari yang India- penangkal Aku... Ght |
normal negara bagian |
tidak biasa negara bagian |
Anom Ally alasan pada |
|
Kekuatan operasi- Pembuatan mengacu untuk Indikator cahaya |
hispid Arthraxon |
terang |
Pergilah keluar |
Fotovoltaik input kesalahan (tidak) DC input, DC input selesai. atau di bawah tegangan), modul Tidak ada output. |
|
Melindungi yang indikator cahaya |
Kuning |
Pergilah keluar |
terang |
Suhu peringatan (lingkungan waktu- rature melebihi 65 ~ penutupan selesai. temperamen- pertimbangan); Tidur penutupan (ketika yang modul adalah dalam tidur penutupan, hanya yang perlindungan indikator cahaya adalah pada dan yang modul memang Tidak laporan alarm). Komunikasi gangguan (Penyelenggaraan - Tidak. Otaksi indikator cahaya kilat) |
|
kesalahan India- penangkaran kucing lampu |
merah |
Pergilah keluar |
terang |
Output tegangan tinggi penutupan, kipas kegagalan, Pemanasan berlebihan penutupan, Tidak ada output menyebabkan oleh internal alasan dari yang modul. |
