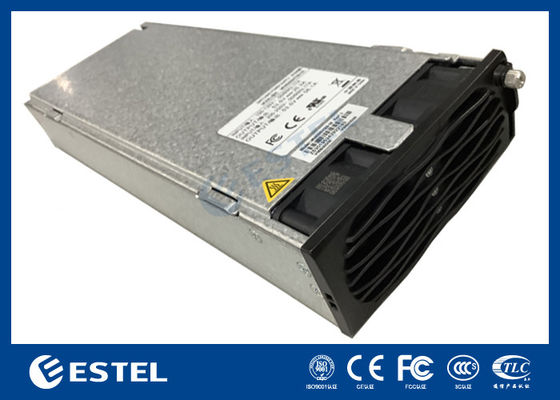

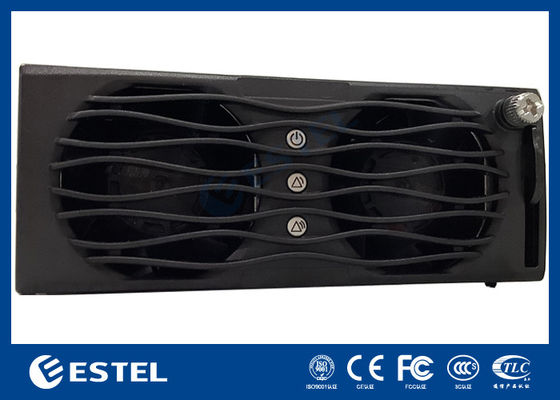

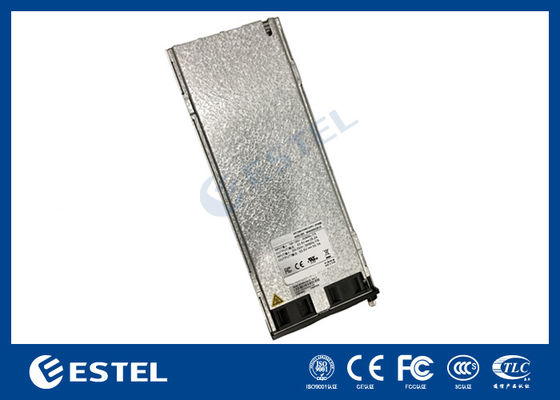

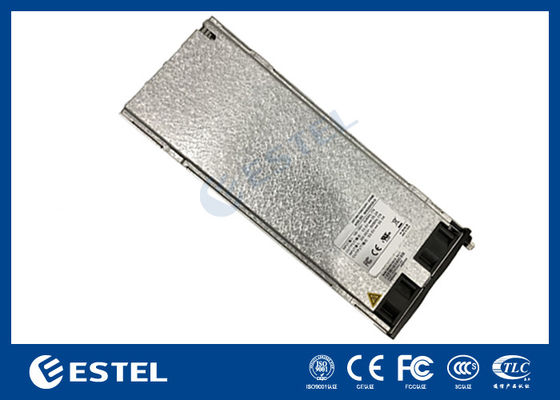

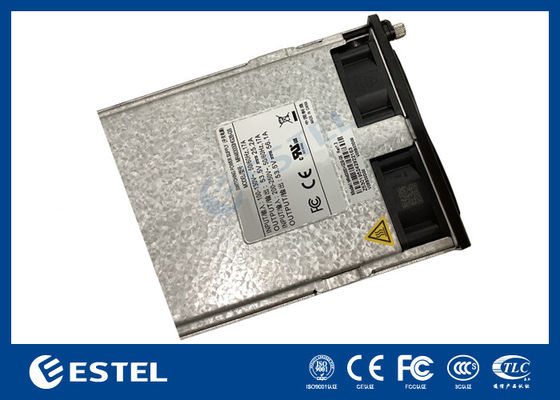

MR484000SG1 4000W 75A Modul Daya Komunikasi Efisiensi Tinggi 96 Persen Efisiensi Input Lebar 85 300VAC Hot Swappable
1. Spesifikasi kelistrikan
1.1 Karakteristik input
| Mode input | Input dua-kawat fase tunggal |
| 80±5Vac | 85Vac hingga 300Vac |
| Tegangan input terukur | 110Vac / 220Vac |
| Input nominal | 100Vac hingga 120Vac 200Vac hingga 240Vac |
| Rentang frekuensi | 45Hz-66Hz |
| Arus input maksimum | ≤24A |
| Arus lonjakan | Memenuhi kriteria: ETSI300132-3 |
| Efisiensi | ≥96.6%@nilai puncak |
| Faktor daya | ≥0.99@220Vac Beban 20-100% |
| THD arus input |
<3% @≥Beban 50% <8% @≥Beban 20% |
| Arus bocor | <3.5mA@264Vac |
| Daya terukur |
Terukur 4000W@176ac (kelebihan output 176Vac～300Vac; 176Vac～85Vac penurunan linier hingga 1600W, spesifik sebagai kurva batas daya input) |
| Asuransi input | Sekering kawat L/N30A |
| Tegangan input maksimum | 320Vac (Catu daya tidak boleh rusak) |
| Waktu penahanan daya mati | 10ms |
Catatan: 1. Tegangan starter minimum kurang dari 95VAC.
1.2 Karakteristik output
1.2.1 Penyesuaian tegangan dan arus output tingkat
| ℃ | +53.5Vdc |
| Nilai pengaturan tegangan output | +53.5±0.1Vdc |
| Rentang yang dapat disesuaikan dari tegangan output | +42Vdc～+58Vdc |
| Tingkat ketidakseimbangan aliran seragam | ≤±3% |
| Efek sumber | ±0.1% |
| Efek beban | ±0.5% |
| Akurasi aliran stabil | ≤±0.8A |
| Akurasi regulasi tegangan | ±0.6% |
| Arus minimum | 0A |
| Arus terukur | 75A |
| Arus puncak | 81.3A |
| Koefisien suhu (1/℃) | ≤±0.02% |
| Konsumsi daya siaga | ≤5W |
| Beban kapasitif maksimum | 4000uF |
| Jumlah paralel maksimum | 31 |
Catatan: Regulasi arus output dan gangguan komunikasi dari modul penyearah adalah sebagai berikut:
1) Arus output dari modul penyearah dapat disesuaikan sesuai dengan perintah arus. Rentang penyesuaian adalah 1A~81.3A.
2) Jika komunikasi antara modul penyearah dan modul pemantauan terputus selama lebih dari 1 menit, output dari modul penyearah akan secara otomatis kembali ke 53.5V dan keadaan
aliran tak terbatas.
1.2.2 Output riak dan kebisingan
| Riak dan kebisingan (puncak-ke-puncak) |
| ≤200mVp-p |
Catatan: 1) Uji riak dan kebisingan: Lebar pita riak dan kebisingan diatur pada 20 MHz.
1.2.3 Dinamis output respons
|
Tegangan kelebihan |
Lompatan kemiringan | catatan Waktu pemulihan | +53.5V±5% |
|
0.1A/uS |
0%-100% |
50%-75% ≤200us (±0.6%) |
+58V |
| 0.1A/uS | 0%-100% | /( Tidak memicu |
perlindungan tegangan berlebih ) Catatan: Siklus lompatan beban 4ms. 1.2.4 Kelebihan output |
Tegangan output
Tegangan kelebihan
| ℃ | Untuk mematikan | |
| itu | off tegangan output ≤1% | |
| 1.3.2 Tegangan berlebih output | 1.2.5 Waktu tunda output startup | 1.2.5 Waktu tunda output startup |
Tegangan output
220Vac@25
| ℃ | +53.5V3S~8S |
| 1.3.2 Tegangan berlebih output | 1.2.8 Kurva penurunan suhu berlebih |
Tegangan Input
Output
| Daya | 200Vac～290Vac 4350W |
| 176Vac～200Vac | Penurunan linier |
| 176Vac | Shutdown, setelah shutdown sejak pemulihan pengembalian suhu > |
| 85 Vac～176Vac | Penurunan linier |
| 85Vac | Shutdown, setelah shutdown sejak pemulihan pengembalian suhu > |
| Output 53.5~58V didasarkan pada daya batas atas, dan output 42~53.5V didasarkan pada karakteristik eksternal dan batas daya proporsional | Di atas adalah kurva yang membatasi daya output maksimum sesuai dengan tegangan input; semuanya adalah |
nilai batas teoretis, dan batas sebenarnya akan memiliki penyimpangan tertentu karena akurasi tegangan input (±2V), akurasi tegangan output (±0.6%) dan akurasi arus output (0.8A) ; Kesalahan tegangan dari titik konversi daya adalah
<±2V.
1.2.7 Karakteristik outputKeterangan: Di atas adalah nilai batas teoretis, batas sebenarnya akan memiliki penyimpangan tertentu karena akurasi arus (kesalahan arus
<±0.8A) .
1.2.7 Waktu tunda output startupTegangan output
220Vac@25
| ℃ | +53.5V3S~8S |
| 1.3.2 Tegangan berlebih output | 1.2.8 Kurva penurunan suhu berlebih |
Itu
suhu
|
catatan ≤45℃ |
Output mati, tegangan dapat dipulihkan setelah normal |
| 45℃~75℃ | Penurunan linier |
| >75℃ | Shutdown, setelah shutdown sejak pemulihan pengembalian suhu > |
| 1.4 Fungsi komunikasi | Input lebih besar dari 200Vac, output 53.5~58V didasarkan pada daya batas atas, dan output 42~53.5V didasarkan pada karakteristik eksternal dan rasio batas daya; |
Input kurang dari 200Vac, dan output 53.5~58V dibatasi sebanding dengan batas daya input; output 42~53.5V dibatasi sebanding dengan karakteristik eksternal dan batas daya input.
Di atas adalah nilai batas teoretis, dan batas sebenarnya akan memiliki penyimpangan tertentu karena akurasi suhu sekitar (±2°), akurasi tegangan input (±2V), akurasi tegangan output (±0.6%) dan akurasi arus output (0.8A); Kesalahan suhu sekitar dari titik terukur kurang dari ±2℃.
1.2.9
Tegangan noise
Tegangan noise catatan
| catatan | Telepon menimbang tegangan noise | Output mati, tegangan dapat dipulihkan setelah normal |
| Tegangan noise pita lebar | ≤1mV | |
| 3.4～150KHz | ≤20mV | 150～200KHz |
| Tegangan noise diskrit | ≤5mV | |
| 3.4～150KHz | ≤3mV | 150～200KHz |
| ≤2mV | 200～500KHz | |
| ≤1mV | 500～30000KHz | |
| 1.3 | Fungsi perlindungan |
1.3.1 Sirkuit pendek output itu
perlindungantegangan output Catatan
| +53.5V | Modul dapat mengeluarkan daya output maksimum tanpa perlindungan suhu berlebih, dan modul beroperasi secara normal |
| 1.3.2 Tegangan berlebih output | perlindungan |
Perlindungan tegangan berlebih dapat dibagi menjadi perlindungan tegangan berlebih internal dan eksternal. Rentang kesalahan tegangan berlebih internal adalah 58.5VDC~ 60.5VDC, yang dapat diatur dengan pemantauan. Jika terjadi kegagalan, modul mengunci. Jika tegangan eksternal lebih besar dari 63VDC dan berlangsung lebih dari 500ms, modul terkunci. Setelah memasuki status perlindungan kunci mesin, perlu untuk memutuskan daya AC terlebih dahulu, dan kemudian menyalakannya lagi, sehingga daya dapat bekerja lagi. Catatan
peringatan tegangan kurang
Rentangnya adalah 37VDC~39VDC. Ketika lebih rendah dari nilai alarm tegangan kurang, itu akan output secara normal dan melaporkan alarm.. 1.3.4
Tegangan berlebih input
pro teksi Tegangan inputcatatan
| 80±5Vac | Output mati, tegangan dapat dipulihkan setelah normal |
| Titik pemulihan kembali >10V | Pemulihan output, titik pemulihan output kembali >;5V |
| 1.3.5 |
Input
tegangan kurang perlindungan Tegangan input Catatan
| 80±5Vac | Modul dapat mengeluarkan daya output maksimum tanpa perlindungan suhu berlebih, dan modul beroperasi secara normal |
| 80Vac－95Vac | Pemulihan output, titik pemulihan output kembali >;5V |
| 1.3.6 Perlindungan suhu berlebih | perlindungan |
SuhuCatatan
| ≤45℃ | Modul dapat mengeluarkan daya output maksimum tanpa perlindungan suhu berlebih, dan modul beroperasi secara normal |
| 45℃~75℃ | Daya modul diturunkan secara linier menjadi 2000W |
| >75℃ | Shutdown, perbedaan suhu pemulihan diri setelah shutdown>10℃ |
| 1.4 Fungsi komunikasi | antara |
modul penyearah dan modul pemantauan Mode komunikasi bus CAN diadopsi antara modul penyearah dan modul pemantauan, yang mendukung peningkatan versi perangkat lunak jarak jauh, dan alamat modul DAPAT diatur melalui papan alamat. Setelah komunikasi antara modul penyearah dan pemantauan terputus selama 1 menit, modul penyearah mulai dan nilai batas tegangan dan arus output kembali ke nilai default. Antarmuka CAN di modul penyearah perlu dirancang secara terisolasi. Catu daya CAN adalah + 5VDC, yang disediakan di dalam modul penyearah.
Informasi pemantauan utama dari modul penyearah adalah sebagai berikut:
1) Fungsi regulasi tegangan dan regulasi arus: untuk memenuhi persyaratan pengisian daya baterai dan untuk memenuhi persyaratan regulasi tegangan;
2) Kontrol mesin sakelar modul tunggal;
3) Umpan balik informasi perlindungan dan alarm:
Kesalahan utilitas: Kesalahan utilitas (tegangan lebih input AC);
Perlindungan modul: peringatan suhu;
Kegagalan modul: tidak ada output yang disebabkan oleh shutdown tegangan berlebih, kegagalan kipas, shutdown suhu berlebih atau alasan internal lainnya dari modul;
(Modul dalam keadaan hibernasi dan shutdown, dan kegagalan daya listrik tidak dilaporkan ke kesalahan modul).
1.5
LED
Indikator LED catu daya dipasang di sisi panel daya. Status output ditunjukkan pada tabel di bawah ini.
tanda wajib
Lampu indikator normal
abnorma l
| Alasan abnormal | Indikator berjalan daya | warna | negara | negara |
| Kegagalan daya (tidak ada input AC, tegangan lebih input AC), modul tidak ada output. | Lampu peringatan | terang | terang | menghancurkan |
| Peringatan suhu (suhu sekitar melebihi 65 ℃ ~ shutdown suhu berlebih). Shutdown dormansi (modul hanya menyalakan lampu indikator alarm, modul tidak melaporkan alarm). Gangguan komunikasi (lampu peringatan berkedip). Peringatan tegangan lebih input, (tegangan input lebih dari 290VAC ~ perlindungan tegangan lebih). | Lampu kegagalan | mance | perfor | terang |
| Tegangan lebih input, tegangan kurang input, tegangan lebih output, tegangan lebih bus, tegangan kurang bus, kegagalan kipas, suhu lingkungan berlebih, kesalahan jenis tegangan input, kelainan NTC pengambilan sampel suhu lingkungan, tegangan ultra-tinggi input. | 2. Isolasi | perfor | mance | 2.1 |
Isolasi Impedansiinput-ke-output
Tegangan uji 500VDC, resistansi isolasi ≥2M (Tekanan atmosfer normal, suhu ruangan, kelembaban relatif < 90%, tidak ada kondensasi)
| Tegangan DC 2120VDC 1menit ≤1mA |
Output ke area yang dilindungi 2.2Tahan terhadap |
| tegangan tinggi | |
| input-ke-output |
Tegangan DC 4240VDC1menit ≤1mA Input ke area yang dilindungi
| Tegangan DC 2120VDC 1menit ≤1mA | Output ke |
|
area yang dilindungi Keamanan catu daya memenuhi standar berikut: |
Catatan: jika rangkaian memiliki perangkat penangkal petir, uji tegangan harus dilakukan setelah pembukaan tabung celah listrik, saluran input harus dihubungkan pendek (L&N) bersama-sama, dan semua saluran output harus dihubungkan pendek bersama-sama. |
|
3. Standar keselamatan Keamanan catu daya memenuhi standar berikut: |
GB4943 |
IEC/EN60950 IEC/EN62368-1
Sertifikasi keselamatan catu daya:
Sertifikasi CE (persyaratan arahan LVD dan EMC)
