Unit Pengawasan Lapangan FSU untuk Protokol Pemrosesan Sinyal Akuisisi Data Komunikasi dalam Sistem Tenaga Telekomunikasi Stasiun Basis
Rincian Produk
Sistem Tenaga Telekomunikasi FSU
,Unit Pengawasan Lapangan FSU
,Unit Pengawasan Lapangan Komunikasi FSU
Unit Pengawasan Lapangan dengan Protokol Cerdas Akuisisi dan Pemrosesan Data serta Komunikasi untuk Sistem Tenaga Telekomunikasi Stasiun Pangkalan
1) Pendahuluan:

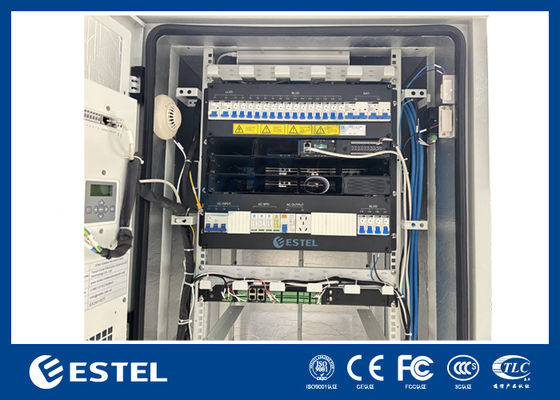

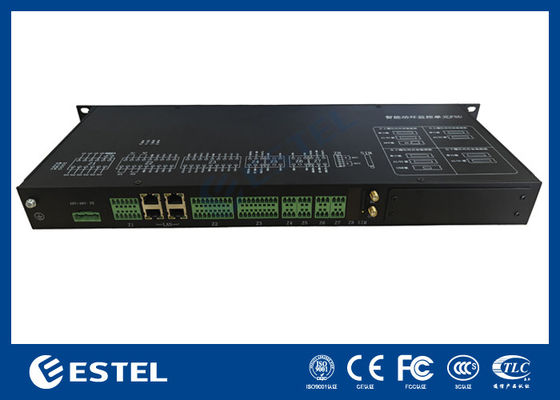

PM5000TT adalah Unit Pengawasan Lapangan (FSU) yang baru dirancang untuk stasiun telekomunikasi dan kabinet daya terintegrasi luar ruangan, unit ini dirancang dengan modul nirkabel 4G bawaan.
Digunakan untuk akuisisi berbagai parameter lingkungan lapangan, parameter operasi peralatan daya, dan berbagai jenis sinyal alarm nilai sakelar, untuk mewujudkan fungsi akuisisi dan penyimpanan data, kontrol keluaran, komunikasi jarak jauh, dll.
2) Parameter Teknis:
| Item | Parameter | Deskripsi |
| Input AI/DI | 8 |
Input Analog atau Digital 0-5V; Presisi Akuisisi Analog: 0,5%; Presisi Akuisisi DI: 100%; |
| Input DI | 16 | Presisi Akuisisi: 100% |
| Output DO | 4 | 1A/30V, Presisi DO: 100% |
| Antarmuka Cerdas (Antarmuka Selatan) | 8 |
4 port serial R232/485 yang dapat dikonfigurasi; 4 port serial RS485; 1200-19200bps; |
| RJ-45 | 4 |
port Ethernet 10M/100M; IEEE 802.3 10/100 Base-T; |
| 4G (Antarmuka Utara) | 1 | Modul 4G tertanam untuk berbagai standar |
| Output DC 12V | 6 |
12VDC±10%, arus > 2A; daya > 15W Catu daya untuk sensor |
| Flash | 4G | Penyimpanan Data Historis lebih dari 3 bulan |
| LED | 4 | Daya, Berjalan, Jaringan, Alarm |
| Catu Daya | -36 hingga -72VDC | Anti-Terbalik |
| Dimensi & Pemasangan | 1U, 180mm | Sasis Rak 19 inci 1U |
| Suhu Operasi | -20 hingga 60℃ | |
| Kelembaban Operasi | 95% | |
| Petir Port Daya | Mode Umum: 5KA; Mode Perbedaan: 5KA | |
| Petir Port Sinyal | Mode Umum: 3KA; Mode Perbedaan: 2KA | |
| Tingkat Perlindungan | IP20 | |
| Konsumsi Daya | 25W | |
| MTBF | >100000 jam | |
| Watchdog | Watchdog Perangkat Keras |
3) Pemantauan dan Kontrol Status Lingkungan
- Suhu dan Kelembaban - melalui Sensor T&H
- Status Asap - melalui Sensor Asap
- Deteksi Gerakan - melalui Sensor Pasif Ganda Inframerah dan Gelombang Mikro
- Status Banjir - melalui Sensor Air
- Cuplikan dan Penyimpanan Video - melalui kamera IP
- Kontrol Pencahayaan Jarak Jauh - melalui pengontrol Pencahayaan
- Kontrol Akses Jarak Jauh - melalui Pengontrol Penjaga Pintu Masuk
4) Antarmuka Pengguna:
Peralatan ini menyediakan antarmuka yang ramah pengguna, memungkinkan akses dan tampilan yang mudah dari semua parameter yang dipantau dari sistem pengguna. Dengan penerapan di banyak lokasi, pengguna dapat melakukan pemeriksaan status setiap lokasi dengan satu klik.

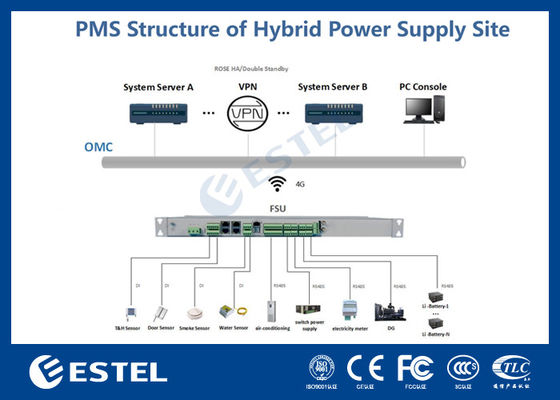

5) Topologi Jaringan:
Peralatan ini mendukung koneksi berbagai sumber daya listrik, termasuk daya utama, tenaga surya, dan generator diesel. Melalui koneksi dengan berbagai jenis sensor, peralatan ini mewujudkan pemantauan dan kontrol menyeluruh untuk lingkungan lapangan dan status catu daya, termasuk parameter suhu dan kelembaban, akses pintu, asap, genangan air, AC, daya sakelar, meteran listrik, status generator diesel, status pengisian baterai. Berikut adalah topologi utama koneksinya dalam sistem pengguna:
-
