Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Model: | QN450-600 | Daya maksimum dinilai: | 400-600W |
|---|---|---|---|
| Efisiensi modul: | 19.90-21.10 | Tegangan di PMAX (VMP/V): | 33.89-34.87 |
| Saat ini di PMAX (Imp/A): | 12.69-13.05 | Sel surya (jenis/ukuran): | Mono (182mm) |
| Nomor Sel Surya: | 156 buah (6*26) | Dimensi (mm): | 1909*1134*35 |

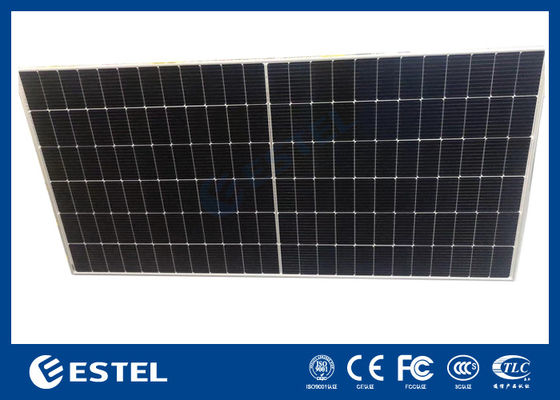

Panel Surya Mono Setengah Potong Output Daya Tinggi 450W hingga 600W untuk Sistem Tenaga Telekomunikasi

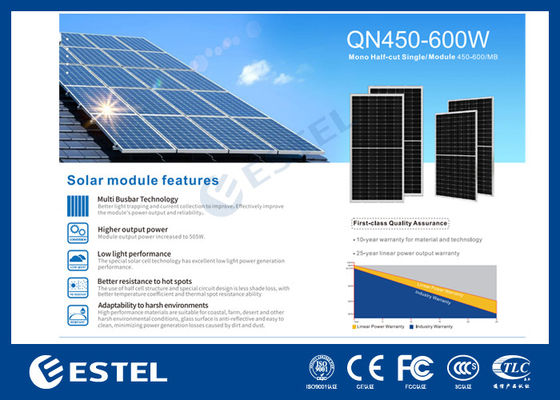

1. Fitur Panel Surya untuk Sistem Tenaga Telekomunikasi:
1) Teknologi Multi Busbar
Perangkap cahaya dan pengumpulan arus yang lebih baik untuk meningkatkan, secara efektif meningkatkan output daya dan keandalan modul.
2) Output Daya Lebih Tinggi
Daya output modul meningkat menjadi 505W.
3) Kinerja Cahaya Rendah
Teknologi sel surya khusus memiliki kinerja pembangkit listrik cahaya rendah yang sangat baik.
4) Ketahanan yang Lebih Baik terhadap Titik Panas
Penggunaan struktur setengah sel dan desain sirkuit khusus mengurangi kehilangan bayangan, dengan koefisien suhu yang lebih baik dan kemampuan tahan titik panas.
5) Kemampuan Beradaptasi dengan Lingkungan yang Keras
Bahan berkinerja tinggi cocok untuk kondisi lingkungan pantai, pertanian, gurun, dan keras lainnya, permukaan kaca anti-reflektif dan mudah dibersihkan, meminimalkan kehilangan pembangkit listrik yang disebabkan oleh kotoran dan debu.
2. SpesifikasiPanel Surya untuk Sistem Tenaga Telekomunikasi:
| Sel Surya (Tipe/Ukuran) | MONO (182mm) |
| Jumlah Sel Surya | 156pcs (6*26) |
| Dimensi | 2464*1134*35mm |
| Berat | 30.0kg/pc |
| Struktur | Kaca 3.2 + film EVA + Belakang |
| Rangka | Paduan Aluminium Anodized |
| Kotak Sambungan | IP68, 3 Dioda Bypass |
| Ukuran Penampang Kabel | 4.0mm2, (+)280mm,/(-)400mm |
| Beban Mekanik | Depan 5400Pa / Belakang 2400Pa |

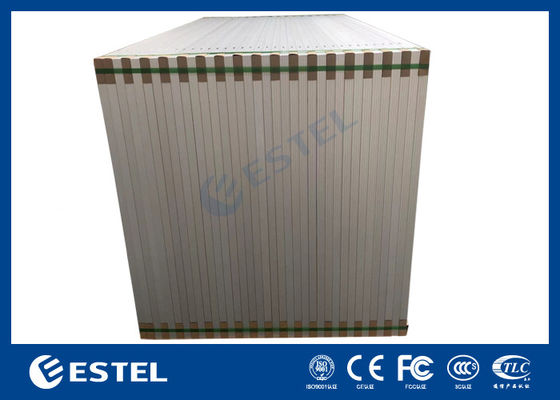

| Jumlah Pengepakan | 31pcs/palet |
| Volume Pengepakan | 3.542cbm/palet |
| Kontainer 40’ HQ | 590pcs |
3. Parameter Listrik pada STC Panel Surya untuk Sistem Tenaga Telekomunikasi:
| Tipe Modul | QN580M | QN585M | QN590M | QN595M | QN600M |
| Daya Maksimum Terukur (Pmax/W) | 580 | 585 | 590 | 595 | 600 |
| Efisiensi Modul (%) | 20.70 | 20.90 | 20.10 | 21.30 | 21.50 |
| Tegangan Sirkuit Terbuka (Voc/V) | 53.50 | 53.65 | 53.80 | 53.95 | 54.10 |
| Arus Sirkuit Pendek (Isc/A) | 13.82 | 13.89 | 13.96 | 14.03 | 14.10 |
| Tegangan pada Pmax (Vmp/V) | 44.90 | 45.07 | 45.22 | 45.39 | 45.33 |
| Arus pada Pmax (Imp/A) | 12.92 | 12.98 | 13.05 | 13.11 | 13.18 |
| Toleransi Daya | 0 hingga +5W | ||||
| Koefisien Suhu Isc | +0.046%℃ | ||||
| Koefisien Suhu Voc | -0.276%℃ | ||||
| Koefisien Suhu Pmax | -0.350%℃ | ||||
| STC | Iradiasi 1000W/m3 Suhu Sel 25℃ AM1.5 | ||||
4. Parameter Listrik pada NOCT Panel Surya untuk Sistem Tenaga Telekomunikasi:
| Tipe Modul | QN580M | QN585M | QN590M | QN595M | QN600M |
| Daya Maksimum Terukur (Pmax/W) | 438 | 441 | 445 | 448 | 452 |
| Tegangan Sirkuit Terbuka (Voc/V) | 50.09 | 50.22 | 50.35 | 50.48 | 50.60 |
| Arus Sirkuit Pendek (Isc/A) | 11.03 | 11.08 | 11.12 | 11.17 | 11.22 |
| Tegangan pada Pmax (Vmp/V) | 42.03 | 42.17 | 42.39 | 42.51 | 42.73 |
| Arus pada Pmax (Imp/A) | 10.42 | 10.46 | 10.50 | 10.54 | 10.58 |
5. Kondisi Pengoperasian Panel Surya untuk Sistem Tenaga Telekomunikasi:
| Suhu Pengoperasian | -40℃ hingga +85℃ |
| Tegangan Sistem Maksimum | 1500VDC |
| NOCT | 45±2℃ |
| Kinerja Tahan Api | Kelas C |
| Sekering Seri Maksimum | 25A |
| Koefisien Suhu Voc | -0.276%/K |
| Koefisien Suhu Isc | +0.046%/K |

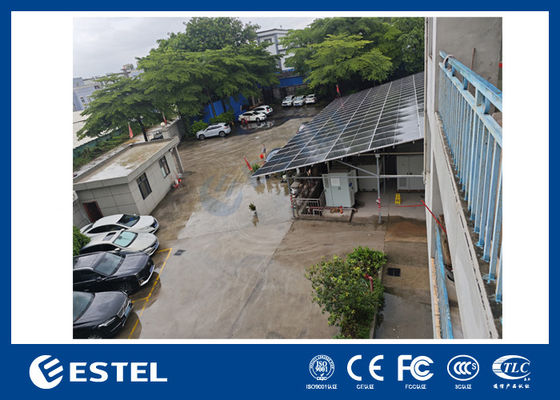

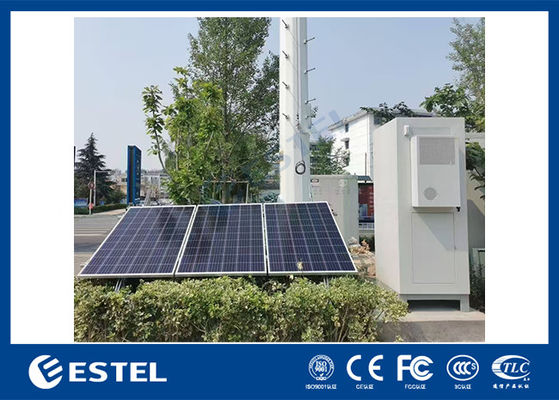

6. Aplikasi Panel Surya untuk Sistem Tenaga Telekomunikasi:
7. Sertifikat Kepatuhan Panel Surya untuk Sistem Tenaga Telekomunikasi:
IEC 61215 / IEC 61701 / IEC 61730
ISO 9001:2015
ISO 45001:2018
ISO 14001:2015
