Sistem Penyimpanan Energi Terintegrasi 100kW/215kWh Luar Ruangan untuk Penghematan Listrik Jaringan Listrik Utama dan Energi Fotovoltaik PV Panel Surya

Sistem Penyimpanan Energi Terintegrasi 100kW/215kWh Luar Ruangan untuk Penghematan Listrik Utama Jaringan Listrik dan Energi Fotovoltaik PV Panel Surya

1. Pendahuluan Sistem

Sistem penyimpanan energi terintegrasi berpendingin udara 100kW/215kWh adalah sistem penyimpanan energi yang terdiri dari baterai lithium besi fosfat 280Ah. Sistem ini memiliki berbagai aplikasi pada daya jaringan, dan mewujudkan perataan puncak dan pengisian lembah, manajemen permintaan listrik, catu daya darurat, dll.

2. Keunggulan

1) Dengan mengadopsi desain terintegrasi dan manajemen satu cluster, masalah sirkulasi antar baterai dan efek barrel dipecahkan, yang sangat meningkatkan keamanan sistem dan kapasitas pelepasan sepanjang siklus hidup produk;

2) Sangat terintegrasi, menyederhanakan desain sekaligus lebih lanjut mengurangi biaya sistem;

3) Dapat mencapai sistem proteksi kebakaran yang beragam: Konfigurasi standar mencakup detektor gas komposit dan aerosol yang dikontrol suhu;

4) Sistem kontrol dan pengoperasian yang dikembangkan sendiri: Satu set sistem perangkat lunak yang dikembangkan secara independen berdasarkan persyaratan operasional.

3. Struktur Sistem

4. Daftar Peralatan Sistem

5. Parameter Teknis

6. Pengantar Detail

1) Umum

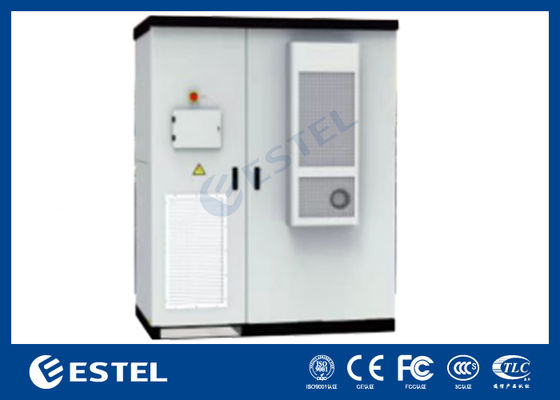

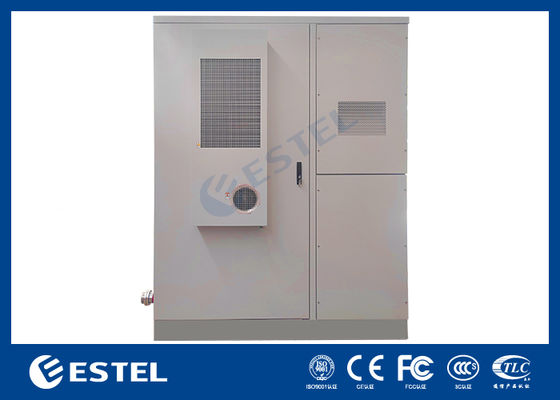

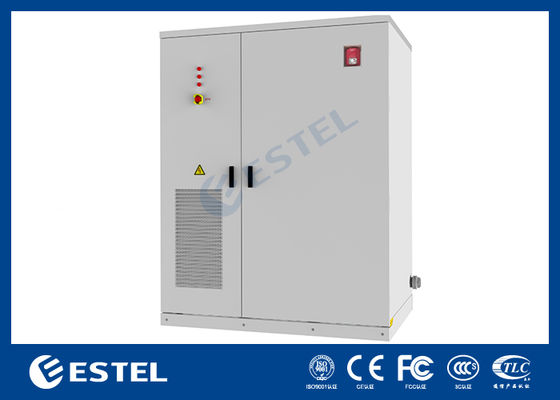

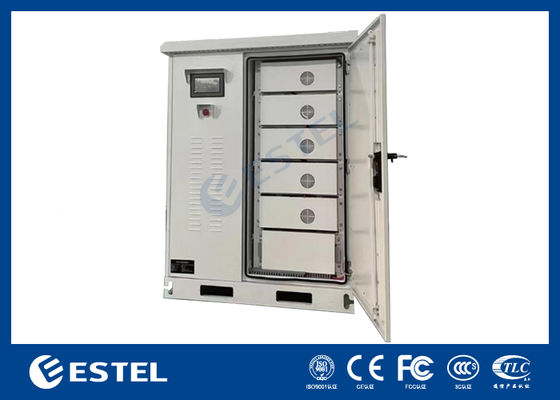

Ini adalah sistem penyimpanan energi standar, dengan kapasitas terukur 215kWh per kabinet. Ini termasuk kotak baterai, kotak tegangan tinggi, inverter penyimpanan energi, STS, sistem kontrol suhu, sistem proteksi kebakaran, unit distribusi daya, BMS (Sistem Manajemen Baterai) dan sistem manajemen energi EMS, dan mendukung fungsi APP.

Produk ini cocok untuk pemasangan di luar ruangan, memiliki kemampuan beradaptasi lingkungan yang kuat, pemasangan yang fleksibel, mendukung beberapa kabinet, dan nyaman untuk ekspansi; terutama digunakan untuk perataan puncak dan pengisian lembah di sisi industri dan komersial, mengurangi tekanan jaringan, dan menghemat biaya listrik.

Produk dioperasikan dalam mode terhubung-jaringan. PCS mengadopsi sistem tiga fase tiga fase. Perlu untuk menghubungkan fase N dari sisi jaringan ke baris N di kabinet untuk menyediakan catu daya bantu AC220V untuk kabinet. Diagram skematik listrik adalah sebagai berikut:

2) Diagram skematik listrik

3) Kotak Paket Baterai

Produk seri RYZ100215AF mengadopsi sel LFP 3.2V/280Ah, dan setiap Kotak Paket Baterai berisi 16 sel, pengelompokan dalam mode 1P16S.

4) Sel baterai

Sistem ini dilengkapi dengan baterai lithium LFP baru (3.2V/280Ah), menampilkan energi spesifik yang tinggi, umur siklus yang panjang, biaya rendah, keamanan, dan tanpa polusi. Mereka telah banyak diterapkan dalam sistem penyimpanan energi.

5) Cluster Baterai

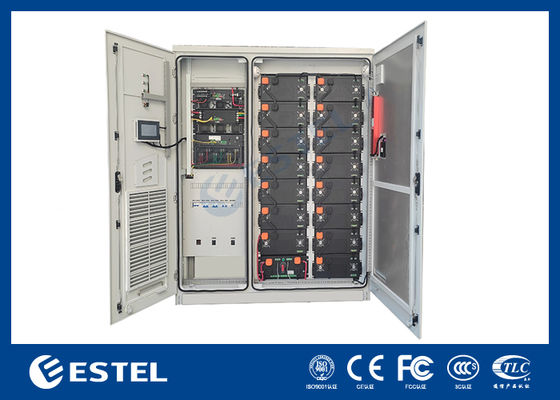

Cluster baterai adalah unit yang terdiri dari beberapa paket baterai yang terhubung dengan cara listrik tertentu, termasuk rak baterai, baterai penyimpanan energi, rangkaian daya dan pengambilan sampel, antarmuka listrik, dan komponen lainnya. Satu kabinet terdiri dari 15 paket baterai 1P16S dan inverter penyimpanan energi 100kW untuk membentuk kabinet terintegrasi penyimpanan energi berpendingin udara lithium besi fosfat dengan fungsi pengisian dan pengosongan. Kapasitas nominal kabinet adalah 215kWh.

6) Sistem Konversi Daya (PCS)

Sistem Konversi Daya (PCS) mengontrol proses pengisian dan pengosongan sistem baterai penyimpanan energi, melakukan konversi AC/DC, dan secara langsung memasok daya ke beban AC ketika tidak ada daya jaringan. PCS terdiri dari konverter dua arah DC/AC, unit kontrol, dll. Pengontrol PCS menerima instruksi kontrol latar belakang melalui komunikasi, dan mengontrol konverter untuk mengisi atau mengosongkan baterai sesuai dengan tanda dan ukuran instruksi daya, sehingga menyesuaikan daya aktif dan daya reaktif dari jaringan listrik. Pengontrol PCS berkomunikasi dengan BMS melalui antarmuka RS-485 untuk mendapatkan informasi status paket baterai, yang dapat mewujudkan pengisian dan pengosongan protektif baterai dan memastikan pengoperasian baterai yang aman.

7) Sistem Manajemen Baterai (BMS)

BMS mengadopsi arsitektur 2-lapis. Setiap sistem manajemen baterai terdiri dari Unit Manajemen Baterai (BMU) dan Unit Kontrol Baterai (BCU). Sistem BMS memiliki fungsi seperti deteksi dan pelaporan sinyal analog presisi tinggi, alarm kesalahan, unggah dan penyimpanan, proteksi baterai, pengaturan parameter, penyeimbangan pasif, kalibrasi SOC paket baterai, otoritas akun operasi dan manajemen kata sandi, dan interaksi informasi dengan perangkat lain.

8) Unit Manajemen Baterai (BMU)

Unit kontrol budak BMU mewujudkan pemantauan real-time dari status baterai dengan secara akurat mengumpulkan tegangan dan suhu setiap baterai tunggal. Modul ini memiliki fungsi komunikasi data yang andal, dan dapat berkomunikasi dengan unit kontrol master sistem manajemen baterai atau peralatan lain yang diperlukan selama pengoperasian sistem.

9) Unit Kontrol Baterai (BCU)

Unit kontrol utama BCU adalah inti dari kontrol sistem manajemen baterai. Ini mendeteksi tegangan dan suhu sel baterai dengan berkomunikasi dengan unit kontrol budak, dan mendeteksi parameter karakteristik eksternal seperti total tegangan paket baterai, arus pengisian dan pengosongan, dan resistansi isolasi ke ground. Ini memperkirakan dan memantau keadaan internal baterai lithium (kapasitas, SOC, SOH, dll.) sesuai dengan algoritma yang sesuai. Berdasarkan hal ini, ia mewujudkan manajemen pengisian dan pengosongan, manajemen termal, deteksi isolasi, manajemen penyeimbangan sel tunggal dan alarm kesalahan dari paket baterai lithium; ia dapat bertukar data dengan PCS, EMS, antarmuka manusia-mesin dan perangkat lain melalui bus komunikasi, dan berkomunikasi dengan BMU melalui daisy chain.
