HM385-25/100T1 ((3P+N) Perangkat perlindungan tegangan tinggi rendah (SPD) - Perangkat perlindungan tegangan tinggi yang terhubung ke sistem listrik tegangan rendah
1 Lingkup
Perangkat pelindung lonjakan terutama digunakan dalam sistem distribusi tegangan rendah dan peralatan listrik perlindungan petir atau perlindungan tegangan lebihan sementara lainnya.
2 Referensi normatif
GB/T 18802.11
Perangkat perlindungan tegangan tinggi rendah (SPD) - Bagian 11: Perangkat perlindungan tegangan tinggi yang terhubung ke sistem tenaga tegangan rendah - Persyaratan dan metode pengujian
GB 2828.1
Prosedur pengambilan sampel untuk inspeksi berdasarkan atribut-Bagian 1: Skema pengambilan sampel yang diindeks dengan batas kualitas penerimaan (AQL) untuk inspeksi per lot
GB/T191 Pengemasan-penanda gambar untuk penanganan barang
GB/T 2423.1
Pengujian lingkungan - Bagian 2: Metode pengujian - Uji A: Dingin
GB/T 2423.2
Pengujian lingkungan - Bagian 2: Metode pengujian - Uji A: Dingin
GB/T 2423.4
Pengujian lingkungan untuk produk listrik dan elektronik - Bagian 2: Metode pengujian - Pengujian
Db: Panas lembab,siklik (siklus 12h+12h)
GB/T4208 Tingkat perlindungan yang disediakan oleh kandang (kode IP)
GB/T4943.1
Peralatan teknologi audio/video, informasi dan komunikasi Bagian 1: Keamanan
YD/T 1235.1
persyaratan
Performance requirements for surge protection devices connected to low-voltage distribution systems of telecommunication stations/sites (Permintaan kinerja untuk perangkat proteksi tegangan tinggi yang terhubung ke sistem distribusi tegangan rendah stasiun/lokasi telekomunikasi)
YD/T 1235.2
Metode pengujian untuk perangkat proteksi tegangan tinggi yang terhubung ke sistem distribusi tegangan rendah stasiun/lokasi telekomunikasi
IEC 61643-11
Perangkat perlindungan tegangan tinggi yang terhubung ke sistem distribusi daya tegangan rendah - Bagian
11: Persyaratan kinerja dan metode pengujian
DIN EN 61643-11
Perangkat perlindungan tegangan tinggi rendah - Bagian 11: Perangkat perlindungan tegangan tinggi yang terhubung ke sistem tenaga tegangan rendah; Persyaratan dan pengujian
UL1449
Perangkat perlindungan tegangan tinggi
3 Kinerja fungsional
3.1 Deskripsi
Fungsi perlindungan overheating dan overcurrent yang dibangun di dalam produk yang mengadopsi instalasi rel DIN 35mm dan modul perlindungan overcurrent yang dapat diganti, yang dapat mudah dipasang dan dirawat,selain itu memiliki remote failure alarm port (No-Active Contact) untuk remote control. produk built-in busbar dan port alarm terhubung dalam seri, hanya menjaga satu port untuk mudah kabel oleh pelanggan.
3.2 Kinerja
4 Pemasangan Produk
4.1.1 Menginstal

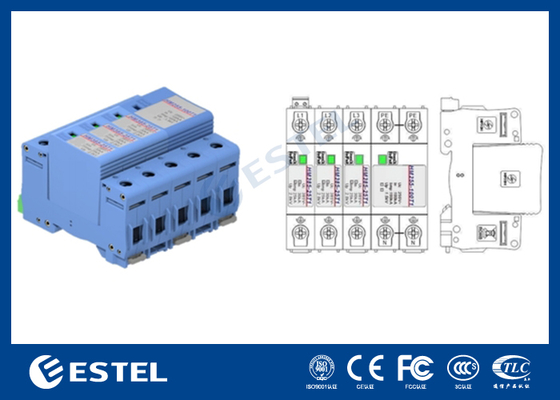

Orang profesional yang berwenang diizinkan untuk pemasangan dan pemeliharaan; Produk dapat dipasang di rel 35mm pada switchboard, yang berada di peralatan;Koneksi Kevin direkomendasikan untuk pelindung tegangan, atau sambungan paralel umum dapat digunakan (seperti yang ditunjukkan pada Gambar 1)
Tabel 1. Spesifikasi koneksi yang direkomendasikan untuk setiap pelabuhan

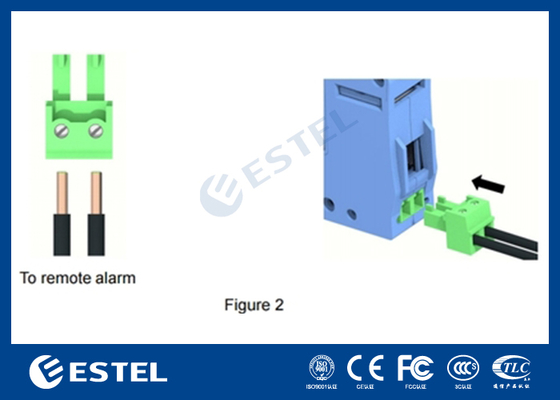

Terminal koneksi alarm terletak di bagian atas arrester.dan kemudian masukkan kabel alarm ke lubang koneksi yang sesuai. Gunakan sekrup datar ukuran SL2.5, kencengkan sekrup, dan masukkan colokan kembali ke tempatnya (seperti yang ditunjukkan pada gambar 2).periksa kembali loop koneksi untuk memastikan itu benar dan keandalanPerangkat perlindungan tegangan tinggi dapat bekerja dengan segera setelah listrik dihidupkan.

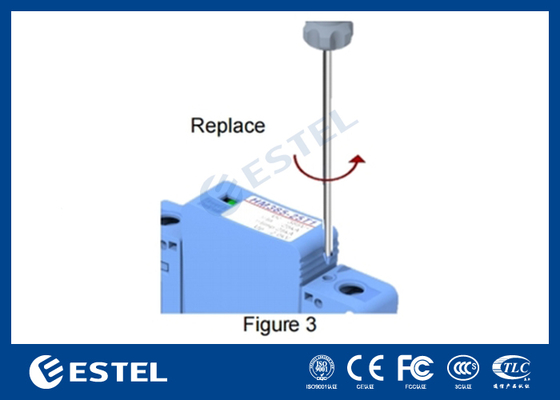

Mengganti ketika perlu untuk mengganti modul perlindungan lonjakan, menggunakan SL2.5 Phillips obeng untuk melonggarkan sekrup ke arah anak panah dari logo produk dan menarik modul perlindungan lonjakan dengan kekuatan seperti yang ditunjukkan dalam Gambar 3 di bawah iniSaat memasang ulang modul, disarankan untuk mengencangkan sekrup dengan rentang torsi 0,5N-m.
Catatan:
Tenaga harus dipotong selama pemasangan dan pemeliharaan kursi dasar dari perangkat pelindung lonjakan.
Jangan mengoperasikan ketika listrik di atas jika Anda mendapat kejutan listrik.panjang dan metode koneksi kabel grounding harus sesuai dengan standar relatifJika tidak, perangkat perlindungan tegangan tidak dapat bekerja dengan benar. Tidak ada perawatan khusus yang diperlukan ketika perangkat perlindungan tegangan bekerja normal,tapi kabel koneksi dan jendela alarm harus diperiksa secara berkalaJika jendela alarm berwarna merah, itu berarti bahwa modul proteksi lonjakan gagal dan harus segera diganti.
