Sistem Tenaga Telekomunikasi Terminal Manajemen Listrik Cerdas Tiga Fase 80A dengan Kontrol Awan

Terminal Manajemen Konsumsi Listrik Cerdas Tiga Fase 80A/tiga fase empat kawat. Isolasi bagian yang bertegangan dari selungkup adalah 500VDC.

I. Ikhtisar Produk:

Terminal manajemen konsumsi listrik cerdas tiga fase mengintegrasikan semua fungsi meteran jam watt tiga fase, pengontrol sakelar waktu, pemutus sirkuit (sakelar udara), pelindung kebocoran, trip tegangan lebih dan kurang, pelindung kehilangan fase, dan memiliki sistem manajemen platform cloud yang kuat, yang memungkinkan Anda untuk mengkonfigurasi fungsi perlindungan konsumsi listrik, memantau status pengoperasian perangkat secara real time, dan mengontrol sakelar perangkat melalui jaringan, dll. Pelindung mengintegrasikan fungsi kontrol cerdas seperti komunikasi jaringan, statistik energi listrik, kontrol sakelar waktu, perlindungan kebocoran, perlindungan arus lebih, perlindungan tegangan kurang/tanpa tegangan, perlindungan tegangan lebih, perlindungan kehilangan fase, memori kesalahan, pemantauan jaringan dan tampilan real-time, periksa sebelum menutup, dll., dan produk ini banyak digunakan dalam perlindungan daya fasilitas umum tanpa pengawasan seperti telekomunikasi, tenaga listrik, keamanan, transportasi, dll., untuk mengurangi biaya perawatan manual secara signifikan dan meningkatkan efisiensi pengoperasian perangkat secara efektif.

II. Fungsi Produk:

1. Statistik konsumsi listrik:

Pelindung memiliki statistik konsumsi listrik tiga fase, dan keakuratan statistik konsumsi listrik mencapai kelas 1 atau kurang. Pada hari pertama setiap bulan, secara otomatis akan mengatur ulang statistik konsumsi listrik bulan sebelumnya.

2. Sakelar waktu

Dengan fungsi perekaman waktu real-time dan 8 grup timer, pelindung dapat mengkalibrasi waktu dan mengatur waktu timer secara real time melalui sistem manajemen platform cloud, mencapai pengalihan waktu pelindung.

3. Tampilan real-time (dapat disesuaikan)

Pelindung dapat menampilkan tegangan saat ini dari setiap fase dan nilai arus sisa total (arus bocor) secara real time. Ketika ada kesalahan, itu akan mengunci dan menampilkan nilai kesalahan, yang nyaman bagi pelanggan untuk memantau jaringan listrik. Tampilan selalu menyala secara default.

Ketika indikator fase yang sesuai menyala, itu akan menampilkan tegangan dan arus real-time dari fase tersebut. Ketika arus sisa total ditampilkan, indikator dari ketiga fase menyala, dan informasi seperti "IE=012" ditampilkan, yang berarti total arus sisa saat ini adalah 12mA.

4. Perlindungan kebocoran (dapat disesuaikan)

Ketika ada kebocoran 15-30mA (default) di saluran, pelindung akan memutuskan dalam waktu 0,1 detik. Nilai pengoperasian kebocoran dapat disesuaikan. Arus non-operasi kebocoran = 1/2 IΔn, arus operasi kebocoran = IΔn. Ambang batas operasi ini dapat diatur melalui sistem manajemen platform cloud atau keypad panel perangkat.

5. Perlindungan arus lebih (dapat disesuaikan)

Jika arus dalam satu atau lebih fase dari sirkuit tiga fase lebih besar dari nilai arus lebih, atau untuk periode lebih dari 3 kali nilai arus lebih (dianggap sebagai hubungan pendek), pelindung akan segera memutuskan untuk perlindungan. Ambang batas operasi ini dapat diatur melalui sistem manajemen platform cloud atau keypad panel perangkat.

6. Perlindungan tegangan kurang (dapat disesuaikan)

Ketika tegangan di ketiga fase lebih rendah dari 160V (default) tetapi semuanya lebih besar dari 90V, itu dianggap sebagai tegangan kurang dan pelindung akan memutuskan. Ketika tegangan satu atau lebih fase dari sirkuit tiga fase kembali ke nilai normal (>170V), pelindung akan secara otomatis menutup dan memberi energi. Ambang batas operasi ini dapat diatur melalui sistem manajemen platform cloud atau keypad panel perangkat.

7. Perlindungan tanpa tegangan/trip tanpa tegangan

Ketika tegangan di ketiga fase lebih rendah dari 90V, itu dianggap sebagai tanpa tegangan (kegagalan daya jaringan utama), dan pelindung akan segera memutuskan. Ketika satu atau lebih fase dari sirkuit tiga fase menyala lagi, pelindung menilai apakah akan menutup sesuai dengan kondisi penutupan.

8. Perlindungan tegangan lebih (dapat disesuaikan)

Ketika nilai tegangan dalam satu atau lebih fase dari sirkuit tiga fase lebih besar dari 280V (default), itu dianggap sebagai tegangan lebih, dan pelindung akan segera memutuskan. Ketika tegangan dari ketiga fase lebih rendah dari nilai normal (<280V), pelindung akan secara otomatis menutup dan memberi energi.

9. Perlindungan kehilangan fase (dapat disesuaikan)

Ketika nilai tegangan satu atau dua fase dari sirkuit tiga fase lebih rendah dari 90V, itu dianggap sebagai kehilangan fase dan pelindung akan segera memutuskan. Ketika tegangan dari ketiga fase kembali ke nilai normal (>170V), pelindung menilai apakah akan menutup sesuai dengan kondisi penutupan. Fungsi perlindungan kehilangan fase dinonaktifkan secara default.

10. Uji hidup/mati manual

(1) Tekan tombol uji secara manual untuk mensimulasikan kebocoran, kabel hidup dari ketiga fase pelindung akan terputus tanpa output. Pada akhir penundaan kesalahan, pelindung menilai apakah akan menutup sesuai dengan kondisi penutupan.

(2) Buka sakelar daya secara manual, kabel hidup dari ketiga fase pelindung akan terputus tanpa output. Tutup sakelar daya lagi dan pelindung menilai apakah akan menutup sesuai dengan kondisi penutupan setelah beberapa detik.

11. Komunikasi jarak jauh (opsional)

Perangkat mendukung komunikasi serial (menyediakan antarmuka komunikasi 232 atau 485), yang tidak hanya dapat mengontrol status pengalihan perangkat, tetapi juga memantau tegangan saat ini, kebocoran, dan informasi lainnya dari perangkat secara real time. Pelanggan yang membutuhkan jenis fitur ini harus menghubungi produsen sebelum melakukan pemesanan.

12. Komunikasi jaringan (opsional)

Perangkat mendukung komunikasi jaringan Ethernet TCP/IP berkabel dan komunikasi jaringan TCP 4G cat.1, dan dapat mengontrol status pengalihan perangkat memantau tegangan saat ini, kebocoran, dan informasi lainnya dari perangkat secara real time melalui platform cloud. Pelanggan yang membutuhkan jenis fitur ini harus menghubungi produsen sebelum melakukan pemesanan.

III. Parameter Teknis Utama Terminal Manajemen Konsumsi Listrik Cerdas Tiga Fase (380V/80A)

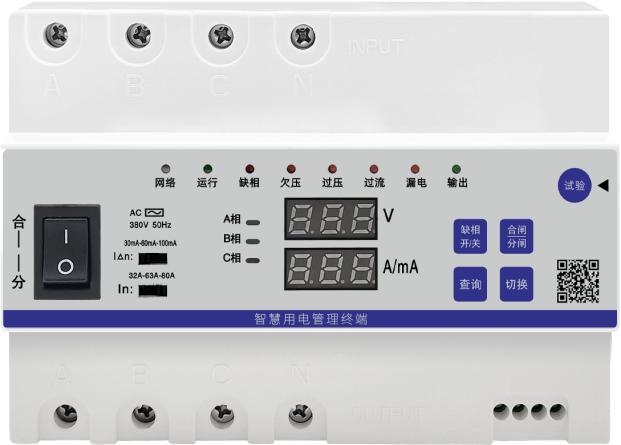

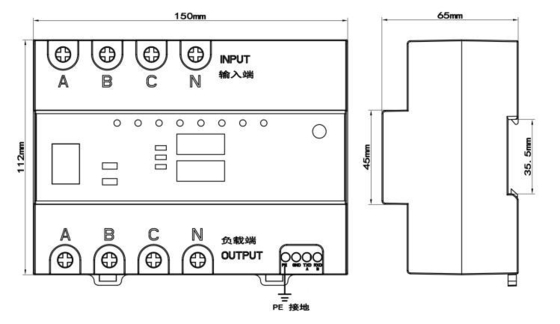

IV. Penampilan Produk, Pemasangan Perangkat dan Dimensi

(1) Pelanggan dapat memilih apakah akan mengaktifkan "perlindungan kehilangan fase" sesuai dengan permintaan mereka (nonaktif secara default), tetapi saat menggunakan pelindung ini, fase A harus memiliki daya, jika tidak, pelindung akan memutuskan beban dan berhenti bekerja.

(2) Silakan pasang pelindung petir (pelindung lonjakan arus) sesuai dengan kebutuhan proyek. Jika ada pemutus sirkuit dan pelindung petir, keduanya harus dipasang di bagian depan pelindung ini.

(3) Hubungkan ke catu daya 380V tiga fase empat kawat sesuai dengan tanda pada panel pelindung (garis netral harus melewati pelindung ini), dan perhatikan bahwa input dan output tidak dapat dibalik. Jika ada kabel ground, groundkan dengan andal untuk meningkatkan ketahanan lonjakan pelindung.

(4) Pasang pelindung di sasis, dan saat memasangnya di luar ruangan, harus terlindungi dengan baik dari hujan dan sinar matahari.

(5) Jika indikator kesalahan merah yang sesuai menyala setelah pelindung diberi energi selama 8 detik, itu menunjukkan bahwa ada kesalahan yang sesuai di saluran, dan saluran yang sesuai harus diperiksa.
