Terminal Manajemen Listrik Cerdas Tiga Fase 80A dengan Kontrol Cloud

Terminal Manajemen Konsumsi Listrik Intelligent Tiga Fase 80A / tiga fase empat kabel Isolasi bagian hidup dari kandang adalah 500VDC.

I. Gambaran Produk:

Terminal manajemen konsumsi listrik cerdas tiga fase mengintegrasikan semua fungsi meter watt-jam tiga fase, pengontrol switch berkala, pemutus sirkuit (switch udara),pelindung kebocoran, over- dan under-voltage trip, open-phase protector, dan memiliki sistem manajemen platform cloud yang kuat, yang memungkinkan Anda mengkonfigurasi fungsi perlindungan konsumsi listrik,memantau keadaan operasi perangkat secara real time, dan switch perangkat kontrol melalui jaringan, dll. Pelindung mengintegrasikan fungsi kontrol cerdas seperti komunikasi jaringan, statistik energi listrik, kontrol switch berkala,perlindungan terhadap kebocoran, perlindungan overcurrent, perlindungan undervoltage/no-voltage, perlindungan overvoltage, perlindungan fase terbuka, memori kesalahan, pemantauan jaringan dan tampilan real-time, periksa sebelum penutupan, dll.,dan produk ini banyak digunakan dalam perlindungan daya fasilitas umum yang tidak diawasi seperti telekomunikasi, tenaga listrik, keamanan, transportasi, dll, untuk mengurangi biaya perawatan manual secara signifikan dan meningkatkan efisiensi operasi perangkat secara efektif.

II. Fungsi produk:

1. Statistik konsumsi listrik:

Pelindung memiliki statistik konsumsi listrik tiga fase, dan akurasi statistik konsumsi listrik mencapai kelas 1 atau kurang.akan secara otomatis menghapus statistik konsumsi listrik bulan sebelumnya.

2. Saklar waktu

Dengan fungsi perekaman waktu nyata dan 8 kelompok timer, pelindung dapat mengkalibrasi waktu dan mengatur waktu timer secara real time melalui sistem manajemen platform cloud,Mencapai pergantian waktu pelindung.

3. Tampilan real-time (diatur)

Pelindung dapat menampilkan tegangan arus dari setiap fase dan nilai arus residual total (arus kebocoran) secara real time.yang nyaman bagi pelanggan untuk memantau jaringan listrikTampilan selalu menyala secara default.

Ketika indikator fase yang sesuai menyala, akan menampilkan tegangan dan arus real-time dari fase itu.Indikator dari ketiga fase dihidupkan., dan informasi seperti "IE=012" ditampilkan, yang berarti arus residual total adalah 12mA.

4Perlindungan terhadap kebocoran (bisa disesuaikan)

Ketika ada kebocoran 15-30mA (default) di saluran, pelindung akan terputus dalam 0,1 detik. Nilai operasi kebocoran diatur. Kebocoran arus non-operasi = 1/2 IΔn,arus operasi kebocoran = IΔn. Batas operasi ini dapat diatur melalui sistem manajemen platform cloud atau keyboard panel perangkat.

5. Perlindungan overcurrent (diatur)

Jika arus dalam satu atau lebih fase sirkuit tiga fase lebih besar dari nilai kelebihan arus, atau untuk periode lebih dari 3 kali nilai kelebihan arus (dianggap sebagai sirkuit pendek),pelindung akan langsung terputus untuk perlindungan. Batas operasi ini dapat diatur melalui sistem manajemen platform cloud atau keyboard panel perangkat.

6. Perlindungan bawah tegangan (teratur)

Ketika tegangan di ketiga fase lebih rendah dari 160V (default) tetapi semuanya lebih besar dari 90V, itu dianggap sebagai tegangan rendah dan pelindung akan terputus.Ketika tegangan dari satu atau lebih fase sirkuit tiga fase kembali ke nilai normal (> 170V), pelindung akan secara otomatis menutup dan energi. ambang operasi ini dapat diatur melalui sistem manajemen platform awan atau keyboard panel perangkat.

7. Perlindungan tanpa tegangan / tanpa tegangan memicu

Ketika tegangan di ketiga fase lebih rendah dari 90V, dianggap tidak ada tegangan (kegagalan listrik jaringan utama), dan pelindung akan langsung terputus.Ketika satu atau lebih fase dari sirkuit tiga fase daya kembali, pelindung menilai apakah untuk menutup sesuai dengan kondisi penutupan.

8. Perlindungan overvoltage (diatur)

Ketika nilai tegangan dalam satu atau lebih fase sirkuit tiga fase lebih besar dari 280V (default), itu dianggap sebagai tegangan berlebihan, dan pelindung akan langsung terputus.Ketika tegangan dari ketiga fase lebih rendah dari nilai normal (< 280V), pelindung akan secara otomatis menutup dan energi.

9. Perlindungan kerugian fase (diatur)

Ketika nilai tegangan dari satu atau dua fase sirkuit tiga fase lebih rendah dari 90V, hal itu dianggap sebagai kehilangan fase dan pelindung akan langsung terputus.Ketika tegangan dari ketiga fase kembali ke nilai normal (> 170V), pelindung menilai apakah akan menutup sesuai dengan kondisi penutupan.

10. Uji on/off manual

(1) Tekan tombol uji secara manual untuk mensimulasikan kebocoran, kabel hidup dari ketiga fase pelindung akan terputus tanpa output.pelindung menilai apakah untuk menutup sesuai dengan kondisi penutupan.

(2) Buka saklar daya secara manual, kabel hidup dari ketiga fase pelindung akan terputus tanpa output.Tutup saklar listrik lagi dan pelindung menilai apakah untuk menutup sesuai dengan kondisi penutupan setelah beberapa detik.

11. Komunikasi jarak jauh (opsional)

Perangkat ini mendukung komunikasi serial (memberikan 232 atau 485 antarmuka komunikasi), yang tidak hanya dapat mengontrol status switching perangkat, tetapi juga memantau tegangan saat ini,kebocoran dan informasi lain dari perangkat secara real timePelanggan yang membutuhkan fitur jenis ini harus menghubungi produsen sebelum memesan.

12. Komunikasi jaringan (opsional)

Perangkat ini mendukung komunikasi jaringan Ethernet TCP/IP berkabel dan komunikasi jaringan 4G cat.1 TCP, dan dapat mengontrol status switching perangkat, memantau tegangan saat ini,kebocoran dan informasi lain dari perangkat secara real time melalui platform cloudPelanggan yang membutuhkan fitur jenis ini harus menghubungi produsen sebelum memesan.

III.Parameter teknis utama dari Terminal Manajemen Konsumsi Listrik Tiga Fase Cerdas (380V/80A)

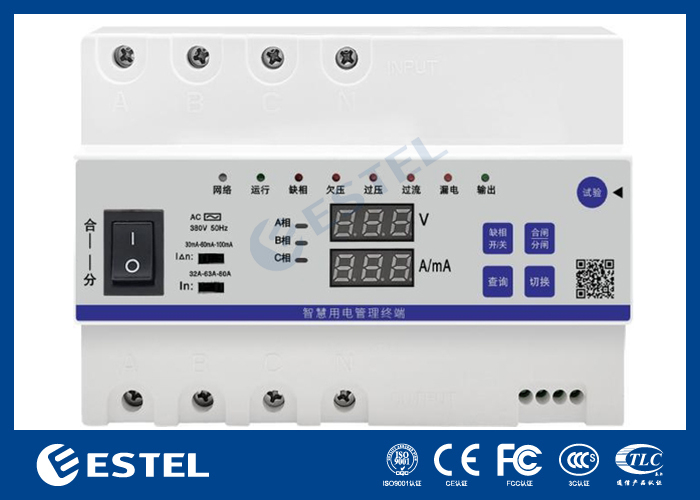

IV. Penampilan Produk, Pemasangan Perangkat dan Dimensi

(1) Pelanggan dapat memilih apakah untuk mengaktifkan "perlindungan kehilangan fase" sesuai dengan permintaan mereka (mati secara default), tetapi ketika menggunakan pelindung ini, fase A harus memiliki daya,Jika tidak pelindung akan memutus beban dan berhenti bekerja.

(2) Silakan pasang pelindung petir (surge protector) sesuai dengan kebutuhan proyek.keduanya harus dipasang di bagian depan pelindung ini.

(3) Sambungkan ke catu daya tiga fase empat kawat 380V sesuai dengan tanda pada panel pelindung (garis netral harus melewati pelindung ini), dan perhatikan bahwa input dan output tidak dapat dibalikkan.

(4) Pasang pelindung di dalam sasis, dan bila dipasang di luar ruangan, harus dilindungi dengan baik dari hujan dan sinar matahari.

(5) Jika indikator kesalahan merah yang sesuai menyala setelah pelindung telah diaktifkan selama 8 detik, itu menunjukkan bahwa ada kesalahan yang sesuai di jalur,dan baris yang sesuai harus diperiksa.
