| Rated input voltage (Vdc): | -48 | Rated input current (A): | 13.3 |
|---|---|---|---|
| Input DC voltage allowable range: | Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v | Allowable bypass voltage (Vac): | 120±20% |
| Bypass conversion time (ms): | ≤10ms | Rated capacity (VA): | 2000 |
| Rated output power (W): | 1600 | Rated output voltage and frequency: | 120Vac，60Hz |
| Menyoroti: | Pasokan listrik inverter 48V DC,Sistem listrik telekomunikasi 2KVA,Inverter komunikasi 120V 60Hz |
||
Catu Daya Inverter
1. Spesifikasi Daya Inverter
| QST048/020C-J2A | ||
| Input DC | Tegangan input terukur (Vdc) | -48 |
| Arus input terukur (A) | 38 | |
| Rentang yang diizinkan untuk tegangan DC input |
Tegangan kerja -40v ~ -58.8v Tegangan boot -42v ~ -57v |
|
| Input bypass AC | Tegangan bypass yang diizinkan (Vac) | 120±20% |
| Arus input terukur (A) | 13.3 | |
| Waktu konversi bypass (ms) | ≤10ms | |
| Output AC | Kapasitas terukur (VA) | 2000 |
| Daya output terukur (W) | 1600 | |
| Tegangan dan frekuensi output terukur | 120Vac,60Hz | |
| Arus output terukur (A) | 13.3 | |
| Akurasi tegangan output (A) | 120±3% | |
| Akurasi frekuensi output (Hz) | 60±0.1% | |
| Tingkat distorsi gelombang (THD) | ≤3% (beban linier) | |
| Respons Dinamis | 10% (beban 25% ←→100%) | |
| Faktor daya (PF) | 0.8 | |
| Kemampuan kelebihan beban | ≥100%~125%, 10 menit; 125%~150%, 15 detik; 150%, segera matikan | |
| Efisiensi inverter | ≥85% (beban resistif 80%) | |
|
Inverter waktu konversi (ms) |
≤4ms | |
| lingkungan kerja | Kekuatan isolasi (input dan output) | 1500Vac, 1 menit |
| Kebisingan (1 meter) | ≤65dB | |
| Suhu sekitar | -5℃~+40℃ | |
| Kelembaban | 0~90%, tidak ada kondensasi | |
| Ketinggian penggunaan (m) | ≤1000 | |
| Dimensi Mekanik | Rak standar | Pemasangan Rak 19 inci 2U |
| Berat (Kg) | 8 | |
| Fungsi pelindung | Input undervoltage, perlindungan overvoltage input; perlindungan kelebihan beban output, perlindungan hubung singkat output | |
3. Dimensi penampilan

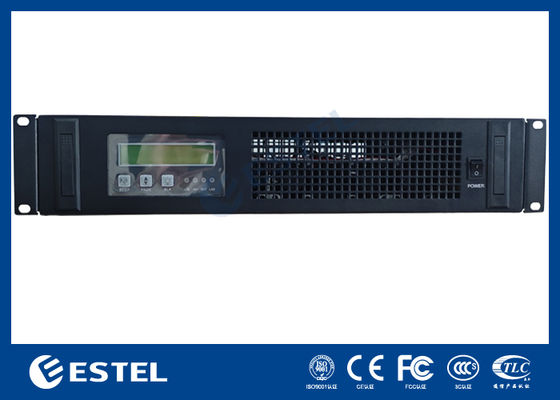

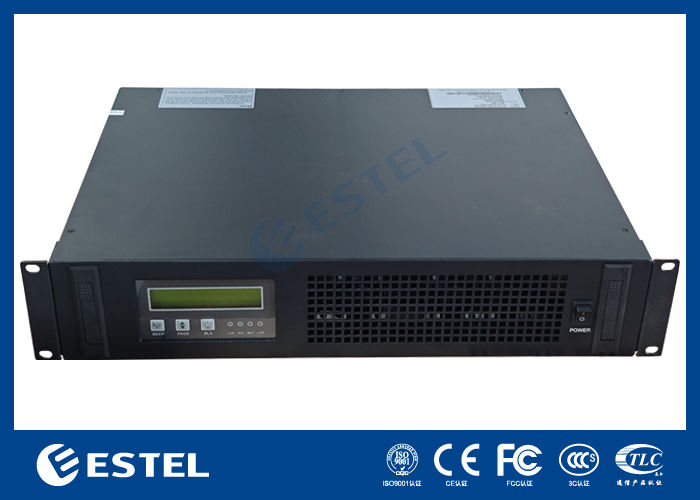

Tampilan Depan & Belakang Pemasangan Rak 19 inci 2U

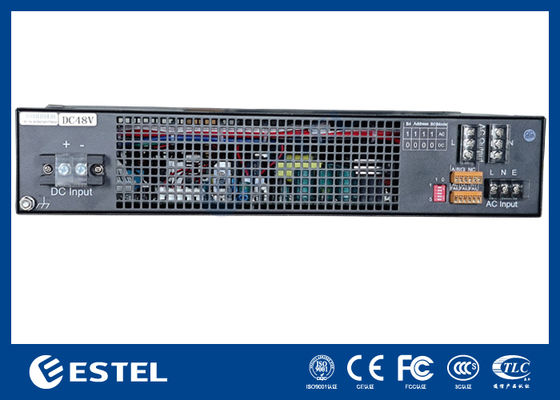

| Nama port | Deskripsi Fungsi | Keterangan | |
| Input DC + | Input baterai + | Input modul DC positif | |
| Input DC - | Input baterai - | Input modul DC negatif | |
| Output AC l | Output AC l | Garis output | |
| Output AC n | Output AC n | Garis nol output | |
|
Input AC
|
L | Input AC l | Kabel api input |
| N | Input AC n | Garis nol input | |
| E | Ground | Kabel ground | |
|
Kontak kering |
Kegagalan listrik | Dua titik terhubung ketika terjadi kesalahan | |
| Kesalahan DC | Dua titik terhubung ketika terjadi kesalahan | ||
| Kesalahan inverter | Dua titik terhubung ketika terjadi kesalahan | ||
|
Antarmuka Komunikasi |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Sakelar DIP |
Pemilihan mode: Nomor 1, "1" unit utama AC; "0" adalah suplai DC. Rentang alamat bo-b3(2-5) berkisar dari 00 hingga 15, yang terendah adalah 0, dan yang tertinggi adalah 15. Anda dapat mengatur 15 alamat. |
Setelah mengoperasikan sakelar putar Untuk memulai ulang catu daya agar berlaku Sakelar DIP ke sisi nomor adalah 1, ke sisi tidak ada adalah 0 (0000-1111) |
|
