| Rated input voltage (Vdc): | -48 | Rated input current (A): | 33.3 |
|---|---|---|---|
| Input DC voltage allowable range: | Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v | Allowable bypass voltage (Vac): | 120±20% |
| Bypass conversion time (ms): | ≤4ms | Rated capacity (VA): | 5000 |
| Rated output power (W): | 4000 | Rated output voltage and frequency: | 120Vac，60Hz |
| Menyoroti: | Catu daya inverter telekomunikasi 5KVA,Inverter DC48V untuk sistem daya,Inverter komunikasi 120V 60Hz |
||
Sumber daya Inverter
1Spesifikasi daya Inverter
| QST048120/050C-J4A | ||
| Masukan DC | Tegangan input nominal (Vdc) | - 48 |
| Nomer arus masuk (A) | 95 | |
| Jangkauan tegangan DC input yang diizinkan |
Tegangan kerja -40v ~ -58.8v Tegangan boot -42v ~ -57v |
|
| Masukan bypass AC | Tegangan bypass yang diizinkan (Vac) | 120±20% |
| Nomer arus masuk (A) | 33.3 | |
| Waktu konversi bypass (ms) | ≤4ms | |
| Output AC | Kapasitas nominal (VA) | 5000 |
| Kekuatan output nominal (W) | 4000 | |
| Tegangan dan frekuensi output nominal | 120Vac, 60Hz | |
| Listrik output nominal (A) | 33.3 | |
| Keakuratan tegangan output (A) | 120±3% | |
| Keakuratan frekuensi output (Hz) | 60±0,1% | |
| Tingkat distorsi bentuk gelombang (THD) | ≤ 3% (beban linier) | |
| Tanggapan Dinamis | 10% (beban 25% ←→100%) | |
| Faktor daya (PF) | 0.8 | |
| Kemampuan overload | ≥100% ~ 125%, 10 menit; 125% ~ 150%, 15 detik; 150%, segera matikan | |
| Efisiensi Inverter | ≥ 85% (80% beban resistensi) | |
|
Inverter Waktu konversi (ms) |
≤4ms | |
| lingkungan kerja | Kekuatan isolasi (input dan output) | 1500Vac, 1 menit |
| Kebisingan (1 meter) | ≤ 65dB | |
| Suhu lingkungan | -5°C~+40°C | |
| kelembaban | 0~90%, tidak ada kondensasi | |
| Ketinggian penggunaan (m) | ≤ 1000 | |
| Dimensi Mekanis | Rak standar | 19 inci 4U Rack Mount |
| Berat (Kg) | 15 | |
| Fungsi perlindungan | Proteksi tegangan rendah masuk, proteksi tegangan berlebihan masuk; proteksi kelebihan beban keluar, proteksi sirkuit pendek keluar | |
3. Penampilan Dimensi

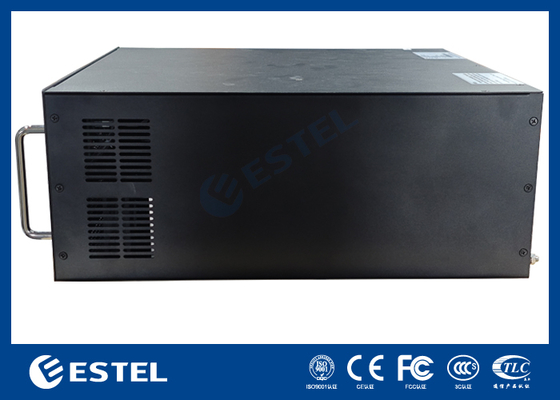

DC48V5KVA Pemandangan Belakang

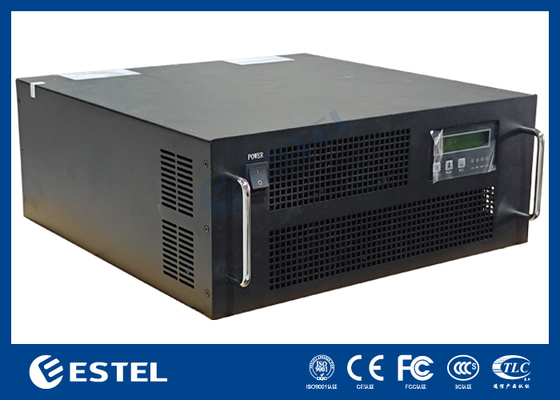

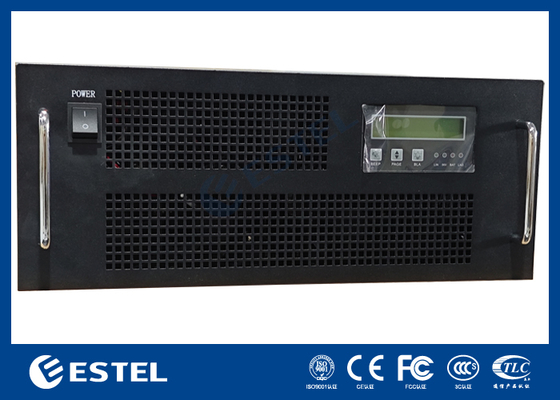

19 inci4U Rack Mount Front & Rear View
| Nama pelabuhan | Deskripsi Fungsi | Pengamatan | |
| Masukan DC + | Masukan baterai + | Masukan modul DC positif | |
| Masukan DC - | Masukan baterai - | Masukan modul DC negatif | |
| Keluar AC l | Keluar AC L | Jalur output | |
| Keluar AC n | Daya keluar AC N | Garis nol output | |
|
Masukan AC
|
L | Input AC L | Input line |
| N | Masukan AC N | Input garis nol | |
| E | Tanah | Kabel tanah | |
|
Kontak kering |
Kegagalan utama | Dua titik terhubung ketika kesalahan terjadi | |
| Kesalahan DC | Dua titik terhubung ketika kesalahan terjadi | ||
| Kesalahan Inverter | Dua titik terhubung ketika kesalahan terjadi | ||
|
Antarmuka Komunikasi |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Saklar DIP |
Pemilihan mode: Nomor 1, "1" unit utama AC; "0" adalah catu daya DC. Alamat bo-b3(2-5) berkisar dari 00 hingga 15, yang terendah adalah 0, dan yang tertinggi adalah 15. Kau bisa mengatur 15 alamat. |
Setelah mengoperasikan switch dial Untuk memulai kembali pasokan listrik untuk berlaku DIP beralih ke sisi angka adalah 1, ke tidak ada sisi adalah 0 (0000-1111) |
|
