Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Daya output modul penyearah: | 3000W | Aplikasi: | Peralatan Industri |
|---|---|---|---|
| Faktor daya: | ≥0,99 | Frekuensi masukan: | 47Hz ～ 63Hz |
| Max. Maks. Rectifier Module Output Current Arus Keluaran Modul Penyearah: | 30a | Detail Kemasan:: | Karton/kasing kayu |
| Tegangan output: | AC220V Atau DC48V | Standar: | GB 4943 |
| Menyoroti: | Catu daya telekomunikasi 15U 3000W,Sistem daya telekomunikasi 48V 650A,Daya rak telekomunikasi input AC |
||
Sistem catu daya industri multiguna
IPUM39K-B5D1315catu daya sub-rack, desain kompak 15u tinggi untuk bertemu
Kebutuhan aplikasi kritis dari transmisi serat dan microwave, akses
perangkat, sakelar. Daya maksimum sistem adalah 3000kW, dengan AC/baterai/beban

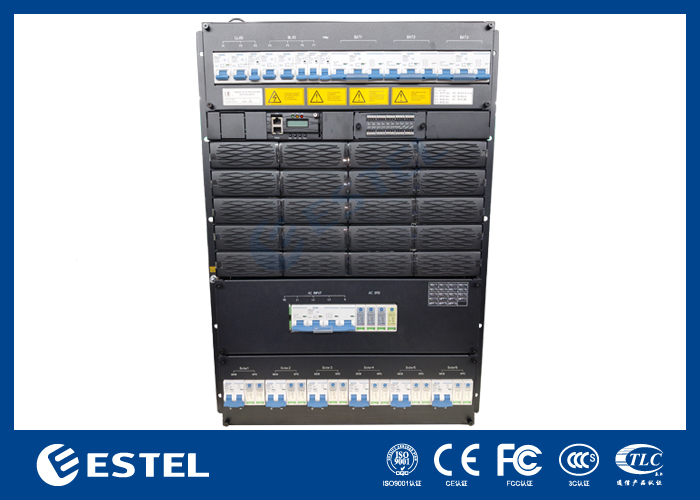

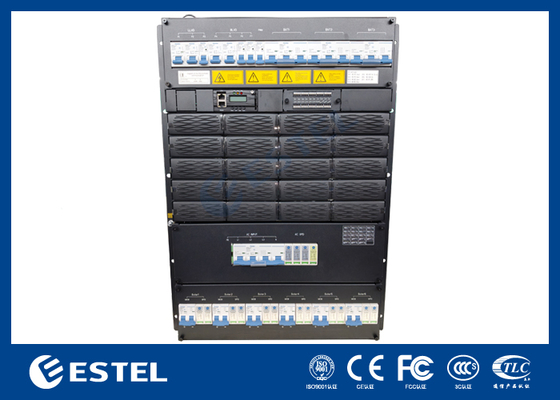

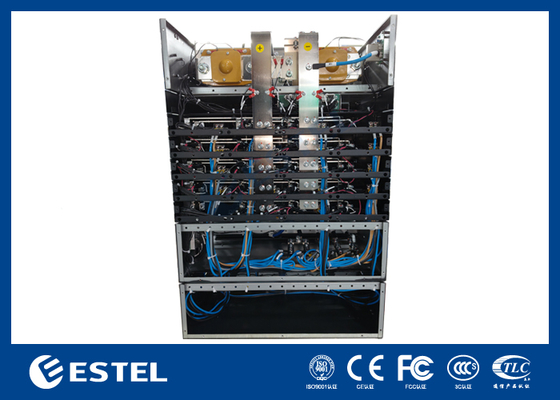

MCBS. Kabelnya diakses di depan dengan MCB dan busbar.
IPUM39K-B5D1315Terdiri dari unit distribusi, modul penyearah, modul konversi, modul pemantauan. Konfigurasi opsional, seperti tabel di bawah ini:
| Konfigurasi | Modul penyearah | Komentar |
| Standar | GB 4943 | Untuk detailnya, silakan lihat spesifikasi modul |
| Standar | IEC/EN 62368-1 | |
| Standar | EN 55032 Kelas A, GR1089 Edisi 4, R3-10, R3-11, R3-12 Kelas B Bersertifikat oleh Amerika Utara | |
| Standar | EN300386, Classa |

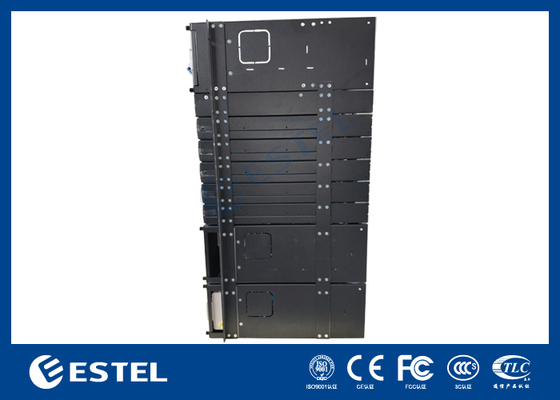

Konstruksi IPUM39K-B5D1315
IPUM39K-B5D1315terdiri dari dua modul:
Modul penyearah (MR483000HG2B)
Modul fotovoltaik
Pemecah baterai: 3*125a/3p+4*m8 baut (BAT-),
Pemecah beban
Detail cepat:
| Tempat Asal: Shenzhen, Cina (Daratan) | Tegangan input: AC220V atau DC48V |
| Nama Merek: Estel | Tegangan keluaran: AC220V atau DC48V |
| Nomor Model:IPUM39K-B5D1315 | Daya Output Modul Penyearah: 3000KW |
| Nama Produk: Pasokan Tenaga Industri | Frekuensi input 47Hz ～ 63Hz |
| Sertifikasi: ISO9001, CE, 3C, FCC, TLC | Max. Modul Penyearah Arus Output: 50a |
| Aplikasi: Peralatan Industri | Faktor Daya:≥0.99 |
Persyaratan Pembayaran & Pengiriman:
| Jumlah pesanan minimum: | 1 set |
| Harga: | perundingan |
| Ketentuan Pembayaran: | L/C, D/A, D/P, T/T, Western Union |
| Kemampuan Pasokan: | 20.000 set per bulan |
| Waktu Pengiriman: | 7-10 hari kerja |
| Detail Pengemasan: | karton/kasing kayu |
Dua metode operasi:
(1) Input AC: Startup Modul Penyearah Setelah AC Powered -on, Output -48VDC, pada saat yang sama mengisi baterai dan daya modul konversi, modul konversi output 220VAC.
Dalam kondisi normal, parameter modul penyearah dan unit distribusi semuanya berada di bawah pengendalian modul pemantauan, beroperasi sesuai dengan parameter preset atau perintah pengguna. Jika gangguan listrik AC, baterai akan memberi daya pada sistem, dan melanjutkan outputing - 48 VDC dan 220 VAC, dengan pelepasan baterai, tegangan baterai mulai turun, ketika tegangan di bawah 43,2 V + / - 0,5 V, modul pemantauan mengirim baterai di bawah sinyal tegangan dan tutup output beban secara langsung, kemudian bekerja dengan sistem daya. Ketika induk AC eksternal pulih, sistem biasanya akan berfungsi lagi. (Semua data pemantauan di atas adalah nilai default sistem dan dapat diatur ulang oleh pengguna)
(2) -48V Input: Tidak ada arus AC atau tidak ada AC yang terhubung, akses daya eksternal -48V ke -48V port beban, pemantauan startup dan modul konversi, output 220VAC.
Fungsi kompensasi suhu aktif secara default, yang dapat diaktifkan atau dilarang oleh perintah pengguna jika perlu. Suhu operasi ≥55 ℃, output daya catu daya akan dikurangi secara linier (@65 ℃, daya output akan 1300W).
Spesifikasi
Dimensi modul penyearah seperti di bawah ini:
| Peringkat isolasi | ||
| parameter | Standar | Komentar |
| Kekuatan isolasi (input AC) | Input-Output: 3500VDC/10MA // 1 menit |
Tidak ada flashover atau kerusakan. Lepaskan perangkat pelindung tabung/lonjakan sebelum pengujian, tidak ada modul penyearah atau modul pemantauan. Output dengan 2 rute terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak untuk diuji. |
| Input-Enklosure: 3500VDC/10MA // 1 menit | ||
| Output-Enklosure: 750VDC/10MA // 1 menit | ||
| Insulating Strength (input DC) | Input-Output: 750VDC/10MA // 1 menit | |
| Input-Enklosure: 750VDC/10MA // 1 menit | ||
| Output-Enklosure: 750VDC/10MA // 1 menit | ||
| Arus bocor | ≤3.5mA | Input 280VAC, output beban penuh |
| Resistensi isolasi | @ Suasana normal, kelembaban relatif 90%, tegangan uji DC 500V, resistansi isolasi dari output input, tanah input, output-tanah tidak boleh kurang dari 10mΩ. Output dengan 2 rute terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak untuk diuji. | |
| Lingkungan | |||||
| Parameter | Min. | Typ. | Max. | Satuan | Komentar |
| Kisaran suhu operasi | -5 | 25 | +55 | ° C. | |
| Suhu penyimpanan | -40 | +70 | ° C. | ||
| Kelembaban relatif | 5 | 95 | % | Operasi jangka panjang, tidak ada kondensasi | |
| Tekanan atmosfer | 70 | 106 | KPA | ||
| Ketinggian | 0 | 3000 | M | ||
| Pendinginan | Pendinginan paksa, depan & belakang; Kipas berada di panel depan, dengan kecepatan terkontrol suhu. | ||||
| Air & Level pemeriksaan debu |
Catu daya akan bekerja dengan baik dalam kondisi berikut: Kepadatan diameter debu di atas 55μm≤3*104 granul/m3. Granul debu adalah non-konduktif, non-elektromagnetik, non-korosif, tanpa fungsi tahan air. |
||||
Aplikasi
(1) Akses integrasi
(2) Distribusi dalam ruangan dan sistem ekstensi
(3) Stasiun seluler dan sistem cakupan ekstensi
(4) WLAN
(5) Stasiun Tanah Komunikasi Satelit dan Stasiun Komunikasi Microwave
(6) Ruang distribusi arus lemah
(7) Sistem Daya AC/DC lain yang tidak terputus
(1) Dua output: -48VDC, 220VAC
(2) Dua input: -48VDC, 220VAC
(3) Adopsi teknologi kompensasi faktor daya aktif, faktor daya> 0,99
(4) Rentang operasi luas tegangan input AC: 90 ~ 280VAC
(5) Kisaran suhu operasi yang luas: -5 ℃ ~+55 ℃
(6) Teknologi beralih yang dilakukan,
(7) Manajemen baterai yang sempurna memperpanjang masa pakai baterai: manajemen pengisian /pelepasan, kompensasi suhu baterai, perlindungan tegangan rendah.
(8) Hot-swappable
(9) Input Over/Under Tegangan Perlindungan
(10) Perlindungan over-tegangan output, perlindungan over-arus output, perlindungan sirkuit pendek output
(11) Tertanam / Dinding Dipasang
(12) RS485, antarmuka komunikasi RS232
