Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Daya output modul penyearah: | 3000W | Input Voltag380VAC atau 120VDC ke 425VDCE: | AC220V Atau DC48V |
|---|---|---|---|
| Aplikasi: | Peralatan Industri | Faktor daya: | >0,99 |
| Frekuensi masukan: | 47Hz ～ 63Hz | Max. Maks. Rectifier Module Output Current Arus Keluaran Modul Penyearah: | 30a |
| Tegangan output: | AC220V Atau DC48V | Nama Merek:: | ESTEL |
| Menyoroti: | Catu daya telekomunikasi 19U 3000W,Sistem telekomunikasi 48V AC 220V,Catu daya sub-rak dengan garansi |
||
Sistem pasokan listrik industri serbaguna
Aku tidak tahu.

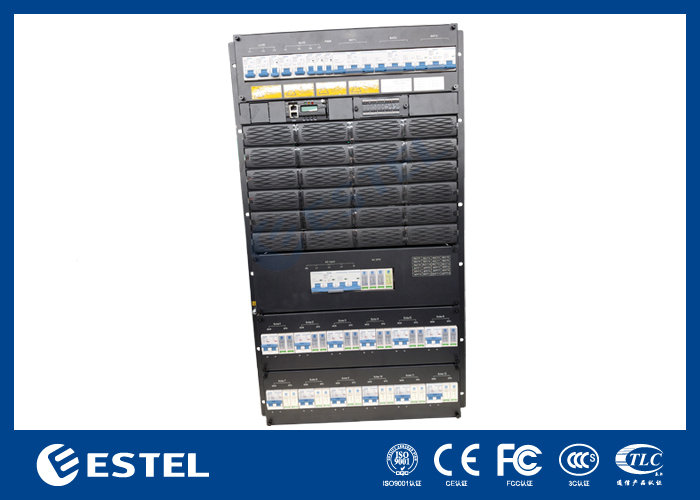

IPUM36K-A5D1219sumber daya sub-rack, 19U tinggi desain kompak untuk memenuhi
kebutuhan aplikasi kritis dari transmisi serat dan gelombang mikro, akses
Sistem daya maksimum adalah 3000KW, dengan AC / baterai / beban
Kabelnya di depan dengan MCB dan busbar.
IPUM36K-A5D1219terdiri dari unit distribusi, modul rectifier, modul konversi, modul pemantauan. konfigurasi adalah opsional, seperti dalam tabel di bawah ini:
| Konfigurasi | Modul pengoreksi | Perhatikan |
| Standar | GB 4943 | Untuk rincian, silakan lihat spesifikasi modul |
| Standar | IEC/EN 62368-1 | |
| Standar | EN 55032 Kelas A,GR1089 Issue 4,R3-10, R3-11, R3-12 Kelas B disertifikasi oleh Amerika Utara | |
| Standar | EN300386,KLASSA |

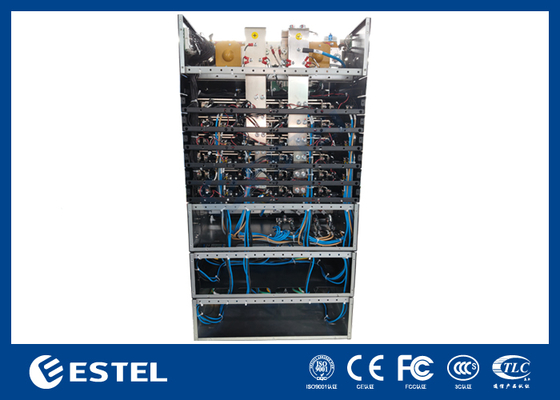

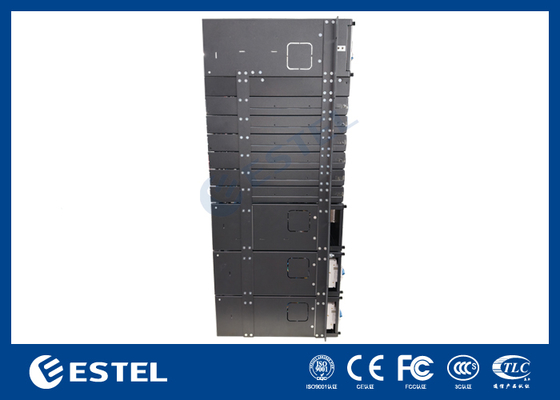

IPUM36K-A5D1219 Konstruksi
IPUM36K-A5D1219 terdiri dari dua modul:
Modul pengoreksi (MR483000HG2B)
Modul fotovoltaik
Pemutus baterai: 3*125A/3P+4*M8 bolt ((BAT-),
Pemecah beban
Rincian singkat:
| Tempat Asal: Shenzhen, Cina (Daratan) | Tegangan Masuk: AC220V atau DC48V |
| Nama merek: ESTEL | Tegangan output: AC220V atau DC48V |
| Nomor model:IPUM36K-A5D1219 | Daya keluar modul rectifier: 3000KW |
| Nama produk: Pasokan listrik industri | Frekuensi masukan 47Hz 63Hz |
| Sertifikasi: ISO9001, CE, 3C, FCC, TLC | Max. Modul rectifier output arus: 50A |
| Aplikasi: Peralatan Industri | Faktor daya:≥ 0.99 |
Syarat Pembayaran & Pengiriman:
| Jumlah pesanan minimum: | 1 set |
| Harga: | negosiasi |
| Ketentuan pembayaran: | L/C, D/A, D/P, T/T, Western Union |
| Kemampuan Penyediaan: | 20,000 set per bulan |
| Waktu pengiriman: | 7-10 hari kerja |
| Rincian kemasan: | Kotak karton/kotak kayu |
Dua metode operasi:
(1) Masukan AC: Start modul rectifier setelah AC dihidupkan, output -48Vdc, pada saat yang sama mengisi baterai dan daya modul konversi, output modul konversi 220Vac.
Dalam kondisi normal, parameter modul rectifier dan unit distribusi semuanya berada di bawah kendali modul pemantauan, yang beroperasi sesuai dengan parameter yang telah ditetapkan atau perintah pengguna.Jika AC mains fault, baterai akan daya ke sistem, dan terus output - 48 VDC dan 220 vac, dengan debit baterai, tegangan baterai mulai turun, ketika tegangan di bawah 43.2 V + / - 0.5 V, modul pemantauan mengirim sinyal baterai di bawah tegangan dan menutup output beban langsung, maka sistem listrik akan berhenti bekerja.Sistem akan bekerja normal lagi. (Semua data pemantauan di atas adalah nilai default sistem dan dapat diatur ulang oleh pengguna)
(2) -48V input: Tidak ada arus AC atau tidak ada AC disambungkan, akses daya eksternal -48V ke -48V port beban, pemantauan startup dan modul konversi, 220Vac output.
Fungsi kompensasi suhu dihidupkan secara default, yang dapat diaktifkan atau dihentikan dengan perintah pengguna jika diperlukan.output daya dari catu daya akan berkurang secara linier (@65°C, output daya akan 1300W).
Spesifikasi
Dimensi modul rectifier sebagai berikut:
| Kelas isolasi | ||
| parameter | Standar | Perhatikan |
| Kekuatan isolasi (AC input) | Input-Output:3500Vdc/10mA//1min |
Tidak ada flashover atau kerusakan. Lepaskan tabung pembuangan/perangkat perlindungan gelombang sebelum pengujian, tidak ada modul pengoreksi atau modul pemantauan. Output dengan 2 jalur terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak akan diuji. |
| Input-enclosure:3500Vdc/10mA//1min | ||
| Output-enclosure:750Vdc/10mA//1min | ||
| Kekuatan isolasi (masukan DC) | Input-Output:750Vdc/10mA//1min | |
| Input-enclosure:750Vdc/10mA//1min | ||
| Output-enclosure:750Vdc/10mA//1min | ||
| Arus kebocoran | ≤ 3,5mA | 280Vac input, output penuh beban |
| Resistensi isolasi | @ Atmosfer normal, kelembaban relatif 90%, Tegangan uji DC 500V,resistensi isolasi input-output, input-ground, output-ground tidak kurang dari 10MΩ.Output dengan 2 jalur terminal tegangan rendah, tegangan tinggi dengan fungsi bypass AC, tidak akan diuji. | |
| Lingkungan | |||||
| Parameter | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan |
| Kisaran suhu operasi | - 5 | 25 | +55 | °C | |
| Suhu penyimpanan | - 40 | +70 | °C | ||
| Kelembaban relatif | 5 | 95 | % | Operasi jangka panjang, tidak ada kondensasi | |
| Tekanan atmosfer | 70 | 106 | KPa | ||
| Ketinggian | 0 | 3000 | m | ||
| Pendinginan | Pemanasan paksa, depan-in & belakang-out; kipas terletak di panel depan, dengan kecepatan yang dikontrol suhu. | ||||
| Tingkat tahan air dan debu |
Sumber daya harus berfungsi dengan baik dalam kondisi berikut: Densitas debu dengan diameter lebih dari 55μm≤3*104 butir/m3. Granul debu tidak konduktif, tidak elektromagnetik, tidak korosif, tanpa fungsi tahan air. |
||||
Aplikasi
(1) Akses integrasi
(2) Sistem distribusi dan ekstensi dalam ruangan
(3) Stasiun seluler dan sistem jangkauan lanjutan
(4) WLAN
(5) Stasiun darat komunikasi satelit dan stasiun komunikasi gelombang mikro
(6) Ruang distribusi arus yang lemah
(7) Sistem listrik tak terputus AC/DC lainnya
(1) Dua output:-48Vdc, 220Vac
(2) Dua input:-48Vdc, 220Vac
(3) Penerapan teknologi kompensasi faktor daya aktif, faktor daya > 0.99
(4) Jangkauan operasi yang luas dari tegangan input AC: 90 ~ 280Vac
(5) Kisaran suhu operasi yang luas: - 5°C ~ + 55°C
(6) Teknologi switch dilakukan,
(7) Pengelolaan baterai yang sempurna memperpanjang umur baterai: pengelolaan muatan/pengeluaran, kompensasi suhu baterai, perlindungan tegangan rendah.
(8) Dapat ditukar panas
(9) Perlindungan atas/di bawah tegangan masukan
(10) Proteksi overvoltage output, proteksi overcurrent output, proteksi sirkuit pendek output
(11) Tertanam / dipasang di dinding
(12) RS485, antarmuka komunikasi RS232
