Sistem Daya DC 3–12kW 5U Subrack, Input 220VAC, Output 43–58VDC, Efisiensi >96%, Modul Penyearah ≤2kg, Pemasangan Rak 19-Inci

Ikhtisar Produk

Sistem Daya DC 3–12kW 5U Subrack adalah solusi daya ringkas dan efisiensi tinggi yang dirancang untuk aplikasi telekomunikasi, pusat data, dan industri. Dibuat untuk pemasangan rak atau kabinet yang fleksibel, ia mendukung input fase tunggal 220VAC dan menyediakan output –43 hingga –58VDC yang stabil dengan nilai terukur –53.5VDC. Sistem mencapai efisiensi lebih dari 96%, memastikan kinerja yang andal dan kehilangan energi yang rendah.

Desain modular mengakomodasi hingga empat modul penyearah, masing-masing berperingkat 3000W dengan berat ≤2kg. Pendinginan paksa menjamin pengoperasian yang stabil di bawah beban berat, sementara sistem mempertahankan kualitas daya yang sangat baik dengan faktor daya ≥0.99 dan THD ≤5%. Kapasitas total mencapai 12kW, cocok untuk skenario cadangan dan distribusi yang menuntut.

Untuk kontrol dan pemantauan, sistem mengintegrasikan 4 input analog (suhu baterai dan ambien), 7 input digital, dan 6 output alarm kontak kering. Komunikasi diaktifkan melalui RS232/485 dan SNMP, dengan tampilan LCD intuitif untuk manajemen lokal.

Direkayasa untuk lingkungan yang keras, unit beroperasi dalam rentang –40℃ hingga +65℃ (beban penuh di bawah 50℃), mentolerir kelembaban dari 5% hingga 95% non-kondensasi, dan mendukung ketinggian hingga 3000m. Desainnya yang kuat memastikan keandalan jangka panjang bahkan dalam kondisi yang menantang.

Dengan modul penyearah yang ringan, dukungan perawatan depan, dan perlindungan IP20, sistem daya DC ini menawarkan solusi hemat biaya dan terukur bagi operator yang membutuhkan ketersediaan tinggi, ukuran ringkas, dan kemudahan perawatan.

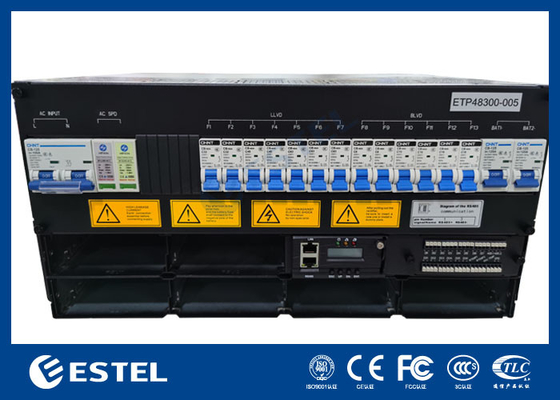

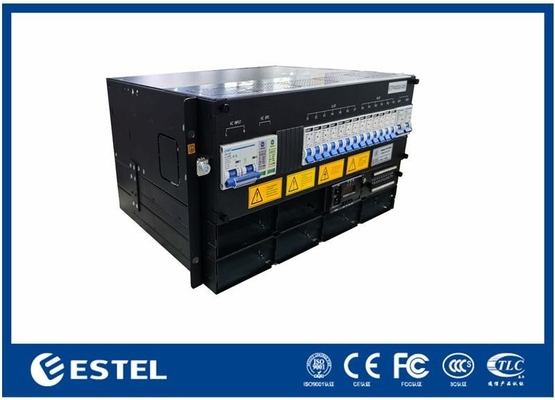

Subrack 3-12kW 5U

Sistem

• Dimensi: 482.0(L) × 350.0(D) × 5U(T)

• Berat: ≤20kg (tanpa penyearah)

• Mode pendinginan: Pendinginan alami

• Mode pemasangan: Dipasang pada rak 19-inci atau di dalam kabinet

• Mode pengkabelan: Saluran masuk atas dan saluran keluar atas

• Mode perawatan: Perawatan depan, mendukung perubahan kelas modul

• Tingkat perlindungan: IP20

Distribusi AC

• Mode input: Fase tunggal 220VAC

• Kapasitas input: 1×100A/2P

• Frekuensi input: 45–66Hz, nilai terukur: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribusi DC

• Tegangan output: –43 ~ –58VDC, nilai terukur: –53.5VDC

• Kapasitas maksimum: 12kW (3kW × 4)

• Pemutus baterai: 2×63A/1P

• Pemutus beban: LLVD: Tidak ada; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Penyearah

• Tegangan input: 85VAC ~ 300VAC, terukur 220VAC

• Efisiensi: >96%

• Daya terukur: 3000W (176–300VAC)

• Suhu kerja: –40℃ ~ +75℃ (output penuh di bawah 50℃)

• Dimensi: 106.5mm(L) × 286mm(D) × 41.5mm(T) (1U/T)

• Berat: ≤2kg

• Mode pendinginan: Pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤5%

Pengontrol

• Input sinyal: 4 AI (3 suhu Baterai, 1 suhu ambien), 7 DI

• Output alarm: 6 kontak kering

• Port komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu pengoperasian: –40℃ ~ +65℃ (output penuh di bawah 50℃)

• Suhu penyimpanan: –40℃ ~ +70℃

• Kelembaban pengoperasian: 5% ~ 95% (non-kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam rentang 2000m hingga 3000m, suhu pengoperasian maksimum berkurang sebesar 1℃ saat ketinggian meningkat sebesar 200m.)
