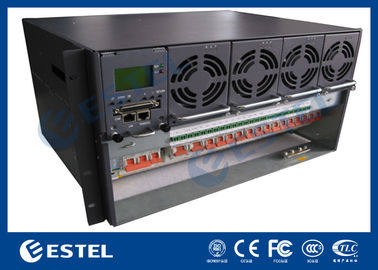

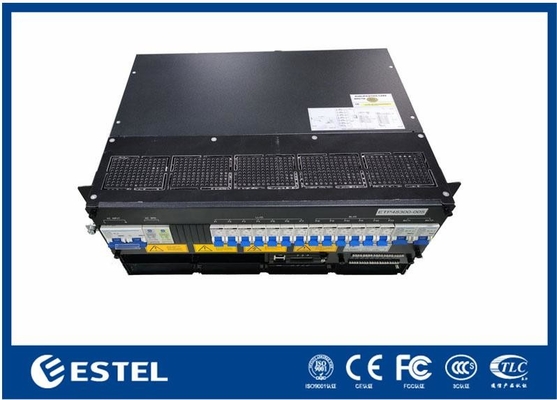

Sistem Daya DC 6U Subrack, Masukan 380VAC/220VAC, Masukan 43-58VDC, Efisiensi > 96%, ≤ 2kg Modul Penyesuaian

Ringkasan Produk

Subrack DC Power System 6U 3 18kW adalah solusi daya yang dapat diandalkan dan dapat diskalakan yang dirancang untuk aplikasi telekomunikasi, TI, dan industri.Ini mendukung baik 380VAC tiga fase dan 220VAC satu fase masukan, memberikan output stabil 43 sampai 58VDC dengan nilai nominal 53.5VDC. Dengan kapasitas sistem maksimum 18kW dan efisiensi di atas 96%, ia memastikan kinerja tinggi, penghematan energi,dan operasi yang konsisten.

Sistem ini mengadopsi arsitektur modular dengan hingga enam modul rectifier, masing-masing berkapasitas 3000W dan berat kurang dari 2kg.99, dan THD ≤5%, memberikan output DC yang bersih dan efisien.sementara perlindungan IP20 menjamin keamanan dan daya tahan.

Dilengkapi dengan empat pemutus baterai (4 × 125A / 1P) dan pemutus beban ganda (2 × 63A / 1P), sistem ini menyediakan distribusi DC yang aman.7 input digitalPemantauan diaktifkan melalui RS232/485 dan SNMP, dengan antarmuka LCD untuk operasi yang mudah digunakan.

Dibangun untuk lingkungan yang keras, unit ini beroperasi dari 40 ° C hingga + 65 ° C (beban penuh di bawah 50 ° C), tahan kelembaban 5-95% non-kondensasi, dan mendukung instalasi di ketinggian hingga 3000m.Desain 6U kompak dan kompatibilitas rak 19-inci membuatnya menjadi pilihan ideal untuk aplikasi pasokan listrik kritis yang membutuhkan efisiensi tinggi, skalabilitas, dan keandalan.

3-18kW 6U Subrack

Sistem

• Dimensi: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• Berat: ≤25kg (tanpa pengoreksi)

• Mode pendinginan: pendinginan alami

• Mode pemasangan: Dipasang pada rak 19 inci atau di dalam lemari

• Mode kabel: Inlet atas dan outlet atas

• Mode pemeliharaan: pemeliharaan depan, perubahan kelas modul pendukung

• Tingkat perlindungan: IP20

Distribusi AC

• Modus input: 380VAC tiga fase atau 220VAC fase tunggal

• Kapasitas input: 1×63A/3P

• Frekuensi masukan: 4566Hz, nilai nominal: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribusi DC

• Tegangan keluaran: 43 ~ 58VDC, nilai nominal: 53,5VDC

• Kapasitas maksimum: 18kW (3kW × 6)

• Pemutus baterai: 4×125A/1P

• Pemutus beban: LLVD: Tidak ada; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Pengoreksi

• Tegangan masuk: 85VAC ~ 300VAC, 220VAC nominal

• Efisiensi: >96%

• Kekuatan nominal: 3000W (176~300VAC)

• Suhu kerja: ∼40 °C ~ +75 °C (kekuatan penuh di bawah 50 °C)

• Dimensi: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Berat: ≤2kg

• Mode pendinginan: pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤ 5%

• Kaluaran DC: 43 ~ 58VDC, bernomor 53,5VDC, maksimum 55A

Pengontrol

• Masukan sinyal: 4 AI (3 suhu baterai, 1 suhu lingkungan), 7 DI

• Output alarm: 6 kontak kering

• Pelabuhan komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu operasi: 40 °C ~ + 65 °C (kekuatan penuh di bawah 50 °C)

• Suhu penyimpanan: ¥40°C ~ +70°C

• Kelembaban operasi: 5% ~ 95% (tidak kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam kisaran 2000m hingga 3000m, suhu operasi maksimum menurun 1 °C ketika ketinggian meningkat 200m.)
