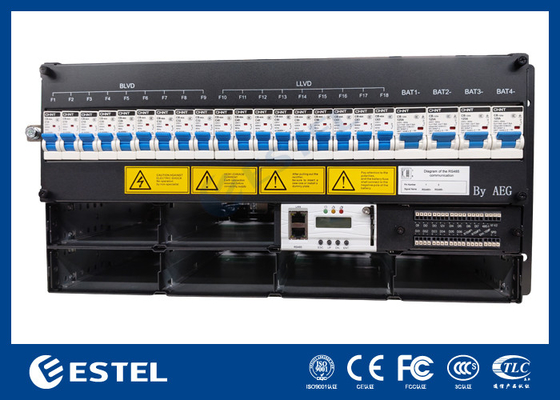

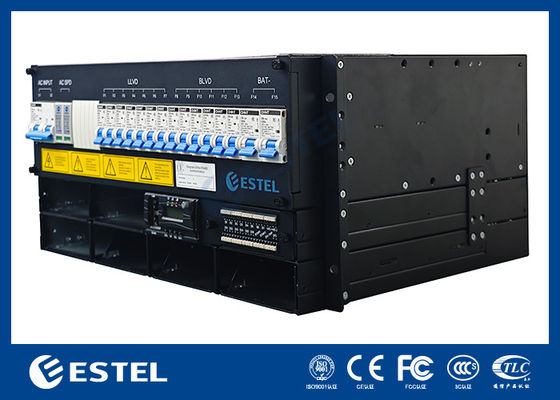

Solusi Daya DC Rak-Mount 6U 3–9kW Ringkas, Efisiensi Tinggi >96%, Penyearah Modular 3000W, Input AC Fleksibel

Ikhtisar Produk

Solusi daya DC rak-mount 6U 3–9kW dirancang untuk memberikan energi yang andal dan efisien untuk telekomunikasi, infrastruktur TI, dan lokasi industri. Mendukung input tiga fase 380VAC dan input fase tunggal 220VAC, ia menyediakan output –43 hingga –58VDC yang diatur dengan –53.5VDC yang dinilai, sehingga cocok untuk pasokan DC yang stabil dalam jaringan kritis.

Sistem ini mencapai kapasitas output maksimum 9kW melalui tiga modul penyearah yang dapat ditukar saat panas, masing-masing dinilai 3000W dan beratnya kurang dari 2kg. Dengan pendinginan udara paksa, faktor daya tinggi ≥0.99, dan total harmonik distorsi ≤5%, penyearah memastikan kinerja yang stabil dan konversi daya berkualitas tinggi bahkan di bawah beban yang berat.

Dilengkapi dengan pemutus baterai ganda 125A dan beberapa pemutus beban BLVD, sistem ini menawarkan distribusi DC yang fleksibel dan peningkatan keselamatan. Pengontrolnya mengintegrasikan pemantauan suhu (baterai dan lingkungan), input digital, dan alarm kontak kering, sementara port komunikasi (RS232/485, SNMP) memungkinkan pengawasan jarak jauh. LCD panel depan menyediakan manajemen lokal yang intuitif.

Dirancang untuk daya tahan, subrak beroperasi dari –40℃ hingga +65℃, mentolerir kelembaban non-kondensasi 5–95%, dan mempertahankan kinerja yang andal hingga ketinggian 3000m. Faktor bentuk 6U yang ringkas, perawatan akses depan, dan perlindungan IP20 menjadikannya pilihan praktis bagi operator yang mencari efisiensi, skalabilitas, dan kemudahan penerapan dalam aplikasi penting.

Sistem

• Dimensi: 482.0(L) × 350.0(D) × 6U(T)

• Berat: ≤25kg (tanpa penyearah)

• Mode pendinginan: Pendinginan alami

• Mode instalasi: Dipasang pada rak 19 inci atau di dalam kabinet

• Mode pengkabelan: Saluran masuk atas dan saluran keluar atas

• Mode perawatan: Perawatan depan, mendukung perubahan kelas modul

• Tingkat perlindungan: IP20

Distribusi AC

• Mode input: Tiga fase 380VAC atau fase tunggal 220VAC

• Kapasitas input: 1×63A/3P

• Frekuensi input: 45–66Hz, nilai terukur: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribusi DC

• Tegangan output: –43 ~ –58VDC, nilai terukur: –53.5VDC

• Kapasitas maksimum: 9kW (3kW × 3)

• Pemutus baterai: 2×125A/1P

• Pemutus beban: LLVD: Tidak ada; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• DC SPD: 10kA, 8/20μs

Penyearah

• Tegangan input: 85VAC ~ 300VAC, terukur 220VAC

• Efisiensi: >96%

• Daya terukur: 3000W (176–300VAC)

• Suhu kerja: –40℃ ~ +75℃ (output penuh di bawah 50℃)

• Dimensi: 106.5mm(L) × 286mm(D) × 41.5mm(T) (1U/T)

• Berat: ≤2kg

• Mode pendinginan: Pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤5%

• Output DC: –43 ~ –58VDC, terukur –53.5VDC, maksimum 55A

Pengontrol

• Input sinyal: 4 AI (3 suhu Baterai, 1 suhu lingkungan), 7 DI

• Output alarm: 6 kontak kering

• Port komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu pengoperasian: –40℃ ~ +65℃ (output penuh di bawah 50℃)

• Suhu penyimpanan: –40℃ ~ +70℃

• Kelembaban pengoperasian: 5% ~ 95% (non-kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam rentang 2000m hingga 3000m, suhu pengoperasian maksimum berkurang sebesar 1℃ saat ketinggian meningkat sebesar 200m.)
