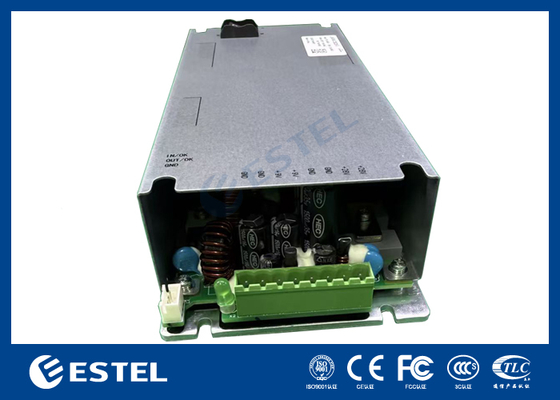

MR483000HG2B-GS Modul Pengoreksi 3000W Efisiensi Tinggi, Masukan 85 ∼ 290VAC, Keluar 42 ∼ 58VDC, Pendingin Udara Dipaksa, Sertifikat CE/UL

Ringkasan Produk

MR483000HG2B-GSadalah perangkat catu daya yang mengubah tegangan AC standar menjadi 48Vdc yang stabil untuk sistem catu daya komunikasi.
Untuk kapasitas beban yang lebih besar, modul rectifier dapat dihubungkan secara paralel, atau modul pemantauan independen tambahan dapat digunakan untuk kontrol cerdas.

Modul rectifier adalah unit modul plug-in yang dirancang untuk kompatibel dengan rak dan lemari.

Lingkungan Operasi

Karakteristik Listrik

Parameter input

• Tegangan operasi: 85Vac sampai 290Vac

• Frekuensi: 45Hz ~ 66Hz (Rated: 50/60Hz)

• arus masuk: ≤ 18A

• Faktor daya: ≥ 0,99 (pada 220Vac, 20% ~ 100% beban)

• THD: ≤ 5% (pada 50% ~ 100% beban)

Parameter output

• Tegangan output: 42VDC ~ 58VDC (nominal: 53.5VDC)

• Rating daya linier:

  • 3000W dari 176VAC sampai 290VAC

  • Derates ke 1250W dari 175VAC ke 85VAC

• Regulasi tegangan: ≤ ± 0,6%Vo

• Ripple dan noise: ≤200mVp-p (bandwidth ≤20MHz)

• Daya siaga: ≤4W

• Waktu memulai: 3s ~ 8s

• Waktu tunggu: > 10 ms

• Kebisingan telepon: ≤2mV

• Tegangan kebisingan pita lebar:

  • ≤ 50mV (3,4 kHz ~ 150 kHz)

  • ≤ 20mV (0,15MHz ~ 30MHz)

Karakteristik Mekanis

• Dimensi: 41,5 mm (H) × 106,4 mm (W) × 291 mm (D)

• Berat: < 2 kg

• Pendingin: pendingin udara paksa dengan kipas bawaan (pengendalian kecepatan linier)

Karakteristik output

• Grafik dan kurva yang termasuk dalam manual asli (Arus Keluar, Pengurangan Tegangan Masuk, Pengurangan Suhu, kurva Efisiensi)

Fitur Lainnya

Fitur perlindungan

• Input over-voltage:

  • 290~300Vac → lampu peringatan, output normal

  • 300Vac → output mati

• Di bawah tegangan:

  • < 80±5Vac → output mati

  • 80~90Vac → pemulihan otomatis

• Kekuatan over-voltage:

  • Internal: 58,5VDC~60,5VDC, lock-out, pulih dengan repowering

  • Eksternal: > 63VDC untuk > 500ms, lockout

• Batas arus: Lihat kurva output

• Sirkuit pendek: Toleransi jangka panjang, pemulihan otomatis

• Suhu yang berlebihan: Dilindungi

• Sertifikasi: CE, UL, CB

  • UL/EN/IEC 62368-1

• EMC: EN 55032 Kelas B, EN 55035, IEC 61000-3-2/3

• Perlindungan petir: 5kA (8/20μs)

• MTBF: >500.000 jam @ 25°C

• Kebisingan: ≤55dB ((A) @ 40°C

Deskripsi antarmuka

Tata letak pin jari emas

Deskripsi Panel Modul

Indikator pada panel depan:

• Kekuatan (Hijau)

  • On: Normal

  • Matikan: Tidak ada input / input abnormal

  • 4Hz flash: Status kueri manual

• Alarm (kuning)

  • Tidak ada alarm.

  • On: Batas arus

  • 0.5Hz flash: kehilangan kom.

  • 4Hz flash: kesalahan alamat

Kesalahan (Merah)

• On: Tidak ada output / kesalahan internal

• Kunci over-voltage: lepaskan selama 1 menit untuk reset
